立式压缩空气缓冲储气罐体结构设计

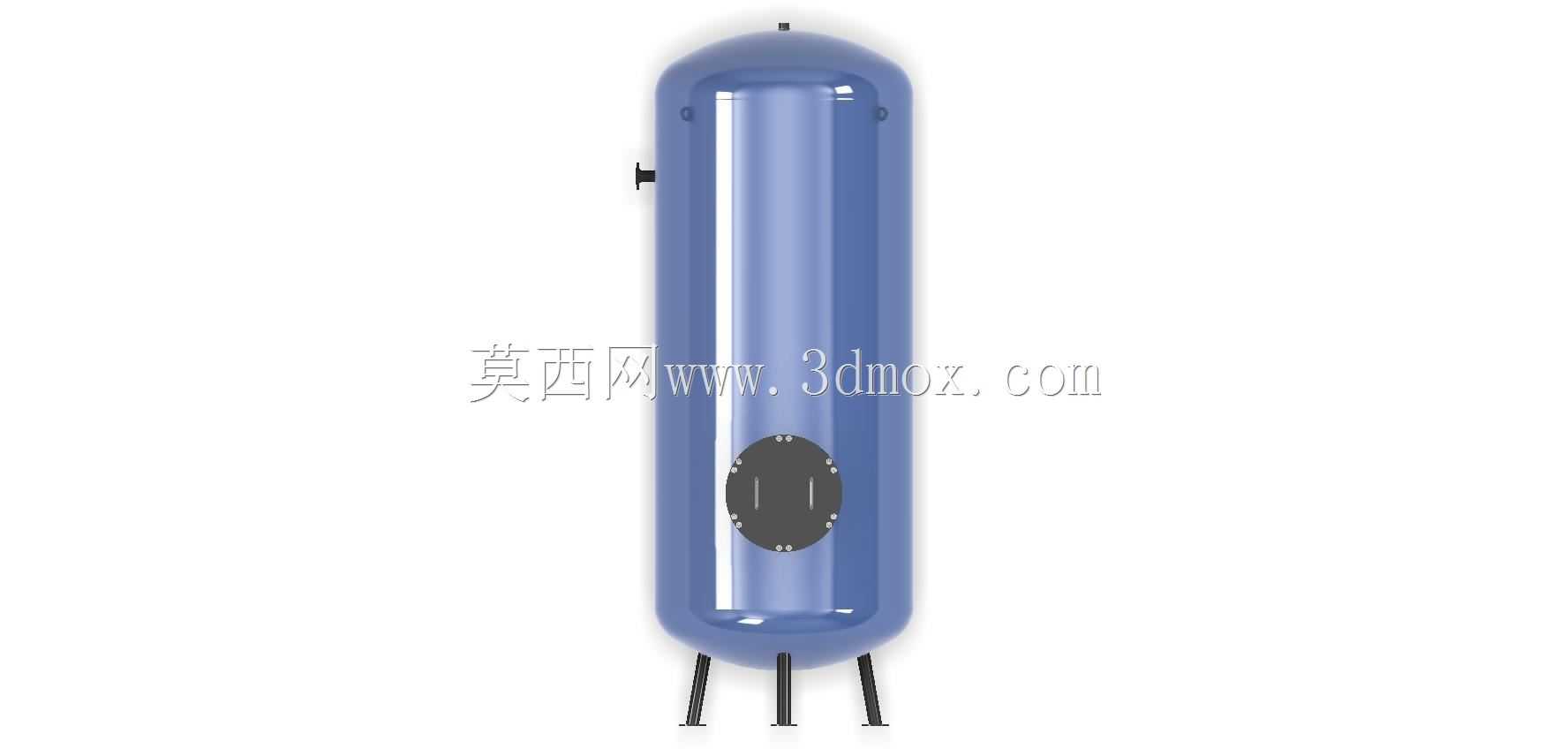

　　在工业气动系统的管网布局里，这类立式承压罐体是稳定气压波动、储备压缩空气容量的核心配套部件，常布设在空压机出口后端、用气设备前端的管段节点上，用来抵消空压机周期性排气带来的压力脉冲，避免瞬时大流量用气时管网压力骤降影响气动执行元件的动作精度，同时还能沉降压缩空气中夹带的部分液态冷凝水，减少下游气动元件的水汽侵蚀风险。从结构设计逻辑来看，罐体主体采用等直径立式圆筒结构，上下两端采用标准椭圆形封头焊接成型，相比平盖封头能更好分散内部承压时的应力集中，降低焊缝区域的载荷峰值，筒体壁厚根据额定工作压力、材料许用应力、焊接接头系数通过薄壁圆筒壁厚公式核算，预留足够腐蚀裕量适配工业厂区多尘、潮湿的安装环境。

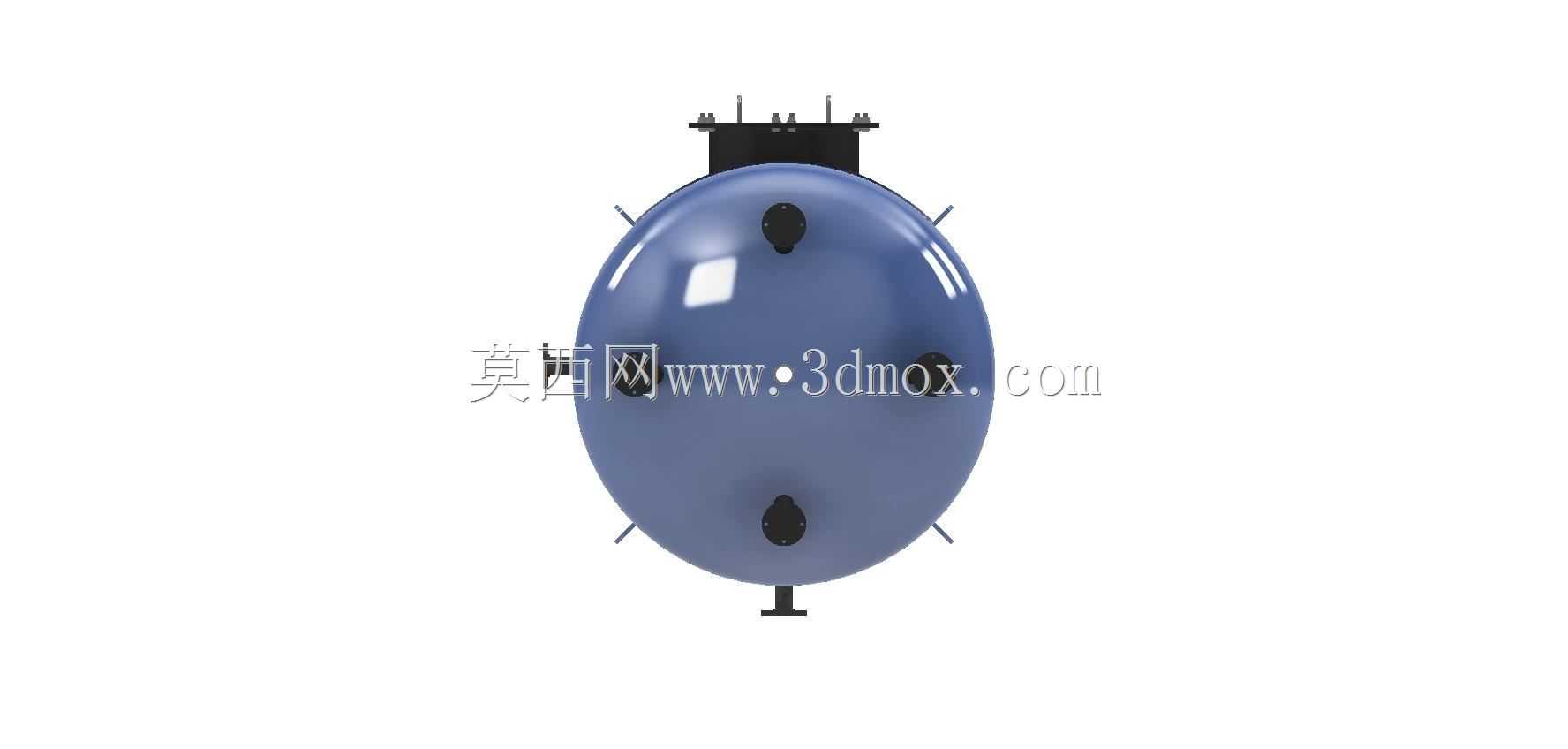

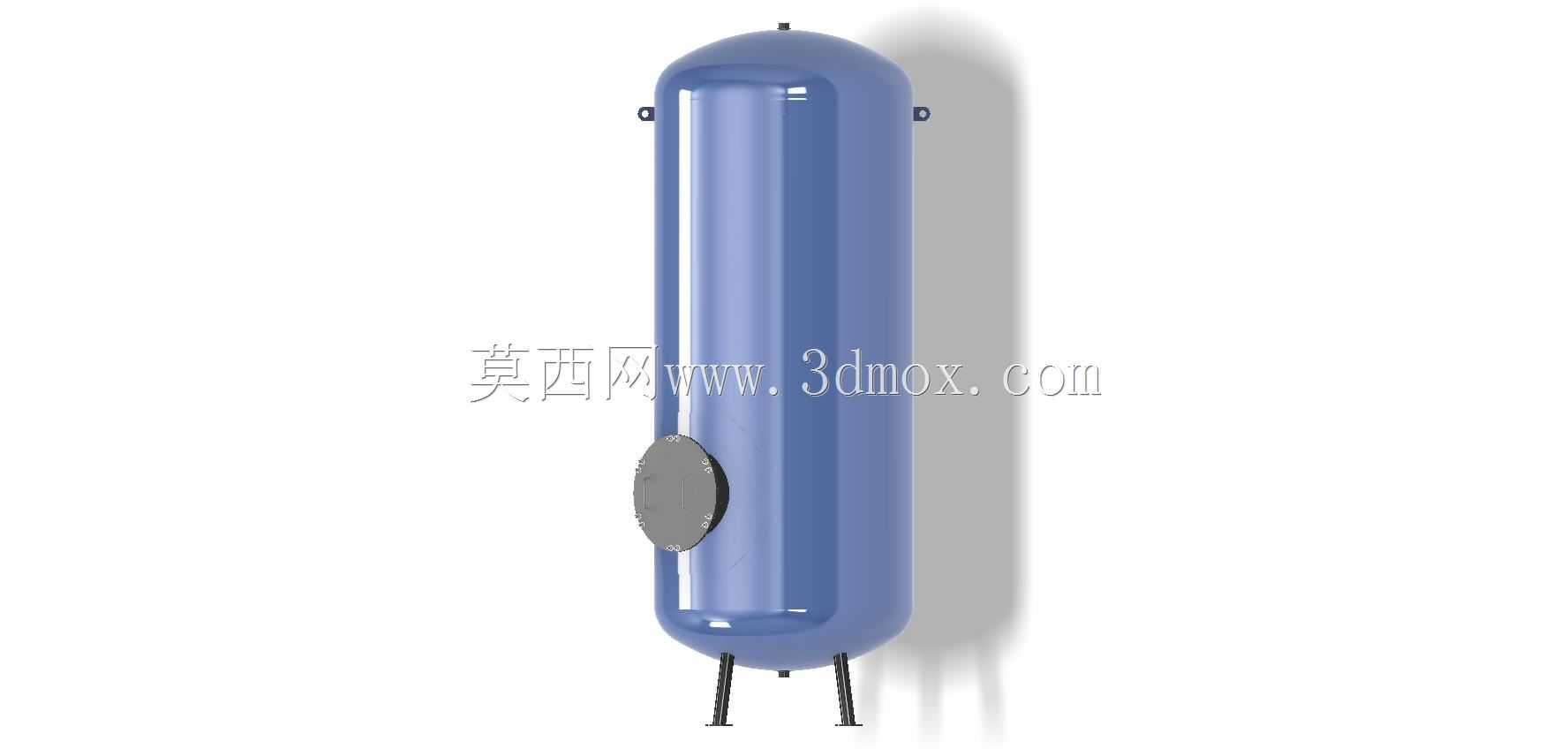

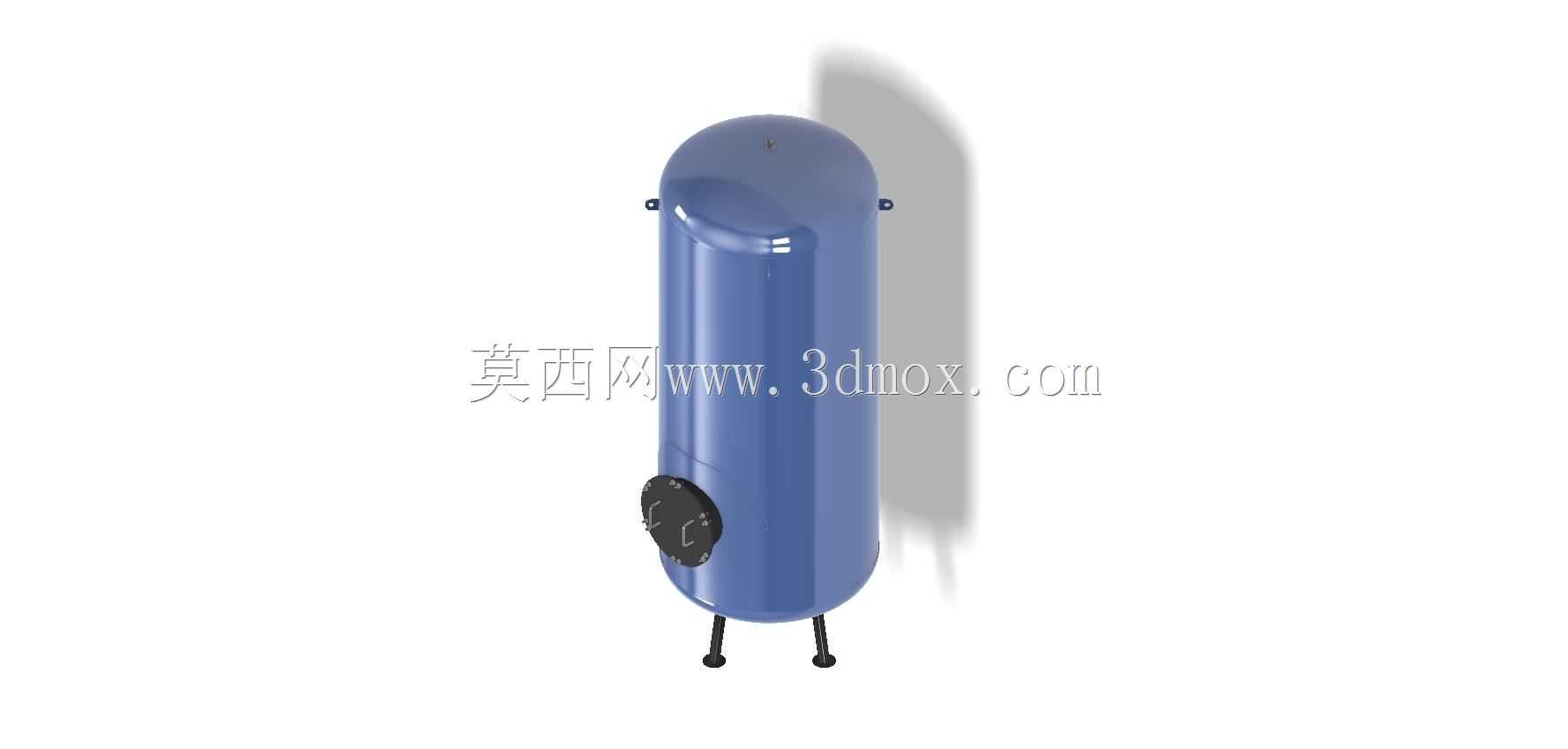

　　罐体下部设置三个均匀分布的支腿作为支撑结构，支腿与下封头采用焊接连接，支腿底部预留安装孔位，可通过膨胀螺栓与混凝土地面或设备钢平台固定，安装时需保证罐体垂直度偏差控制在允许范围内，避免长期承压时支腿受力不均导致焊缝开裂。罐体侧下方设置的大口径法兰接口是主要的检修与排污接口，日常运行时通过盲板封死，需要清理罐内沉积的油污、锈渣时可拆开盲板进入内部作业，罐体上部对称设置的两个小型吊耳是设备吊装时的受力点，吊装时需保证吊索受力均匀，避免罐体倾斜碰撞周边管线。设计时需要重点考虑安装边界的预留空间，罐体顶部要留出足够的安全距离满足安全阀、压力表等安全附件的安装与检修操作空间，罐体侧面与周边墙体、其他设备的间距要满足日常巡检、

　　阀门操作的通行需求，支腿的安装跨距要匹配基础的承载能力，避免运行时出现基础沉降倾斜。这类罐体的内部容积根据系统用气波动幅度核算，既要满足峰值用气时的补压需求，也不能盲目做大容积增加设备成本与占地面积，筒体上的接口位置要结合现场管线走向提前排布，避免安装时出现管线强行对接产生附加应力，所有焊接接头都要按照承压设备的要求做无损检测，保证焊接质量满足承压要求。在气动控制系统、车间集中供气站、小型空压站配套场景中，这类缓冲罐的作用不可替代，它能有效降低空压机的频繁启停频次，延长空压机主机的使用寿命，同时稳定的输出气压能保证气动阀门、气缸、气动马达等终端用气设备的动作稳定性，减少因气压波动导致的设备动作失误、产品加工精度超差等问题。

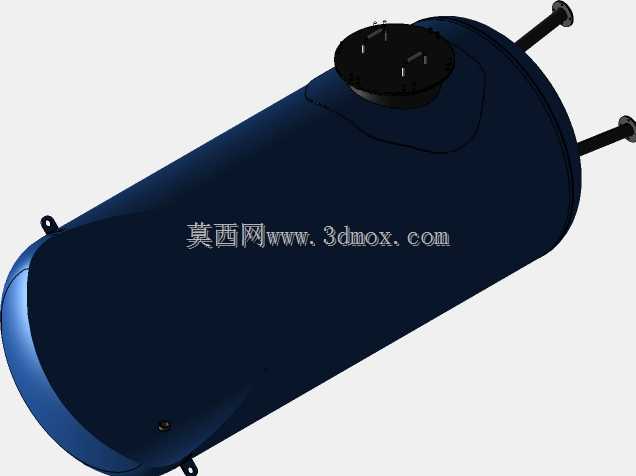

　　建模过程中需要重点还原封头与筒体的焊接过渡结构、支腿与封头的连接加强结构、法兰接口的密封面结构，这些位置是实际生产加工中容易出现应力集中、焊接变形的关键部位，准确的三维模型能为后续的有限元应力分析、生产下料、焊接工装设计提供可靠的数字依据，避免二维图纸表达不清导致的加工失误。
