带轮槽铸造型立式导向滑轮支撑构件

　　在各类物料输送、线缆牵引、轻载传动的工业场景里，这类带立式安装基座的滑轮支撑构件是随处可见的基础传动配套件，不管是车间内的轻型吊具导向、自动化产线的同步带张紧支撑，还是小型起重设备的钢丝绳换向点位，都能见到这类结构的实际应用。从实际使用的角度看，这个构件的核心作用是为转动的滑轮提供稳定的安装基准，同时通过自身的立式安装结构，把滑轮工作时产生的径向载荷、冲击载荷平稳传递到设备的安装基面，避免滑轮轴出现偏载、窜动，保证轮槽内的绳索、带体始终处于正确的工作位置，不会出现脱槽、偏磨的问题。

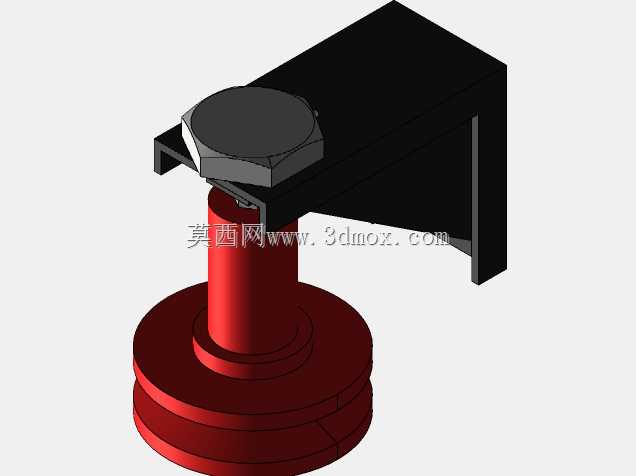

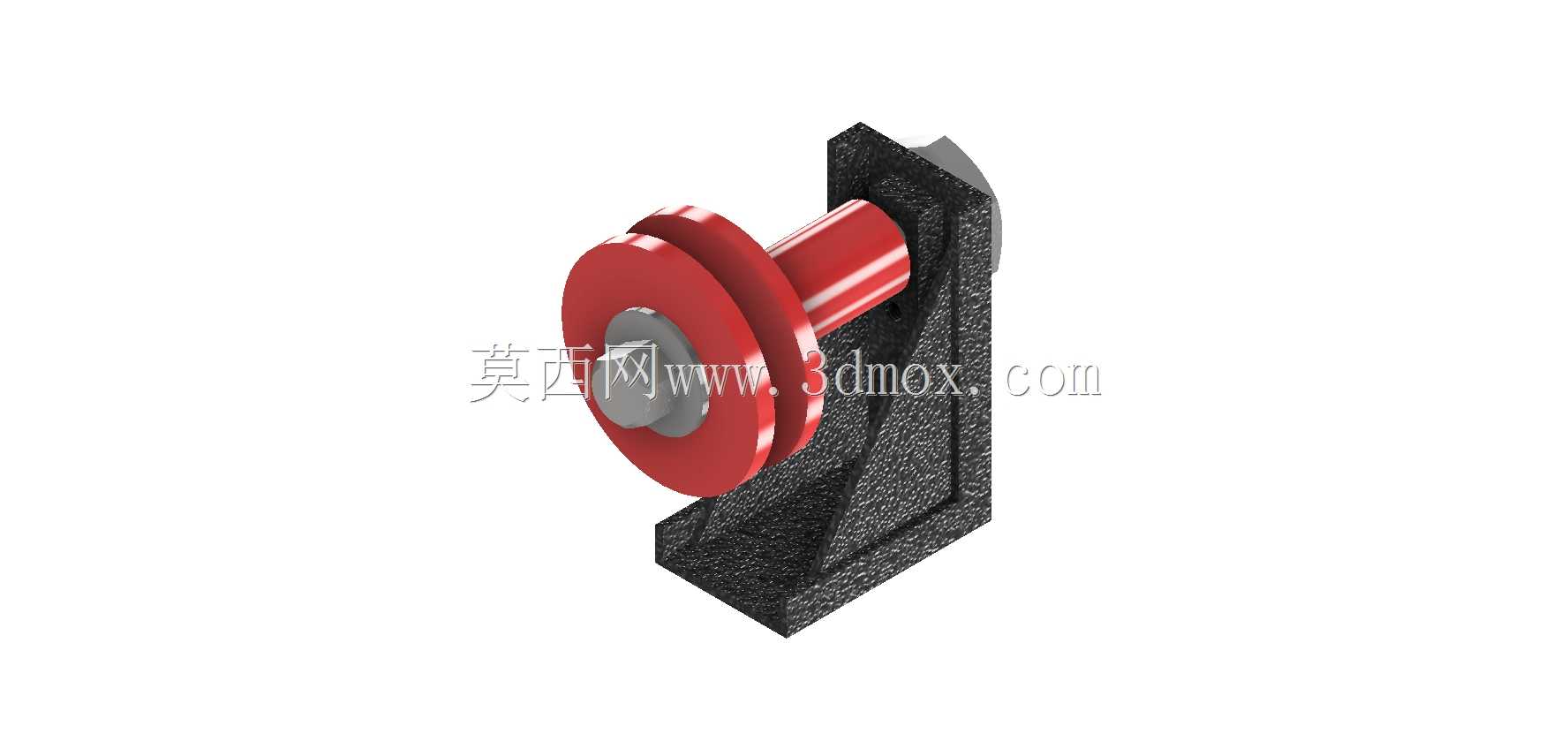

　　从结构设计的逻辑来看，这个构件采用了一体式铸造的L型基座设计，基座底部带有平整的安装贴合面，能够直接通过螺栓固定在设备的安装立板或者机架型材上，基座的立板部分做了加厚的加强筋结构，从安装面一直延伸到滑轮轴的支撑孔位，这种结构能够有效抵消滑轮受载时对立板产生的弯矩，避免长期使用后立板出现变形、轴孔偏移的问题。滑轮部分采用了双凸缘的轮槽设计，轮缘的高度刚好能够限制绳索或者带体的横向窜动，轮槽的圆弧面做了光滑过渡处理，能够减少绳索工作时的磨损，延长配套绳索的使用寿命；滑轮与支撑轴之间预留了标准的转动间隙，既可以适配滑动衬套的安装，也可以加装微型滚动轴承来降低转动阻力，满足不同转速、不同载荷工况的使用需求。

　　在安装边界的设计上，基座的安装孔位采用了对称分布的设计，孔间距符合常规轻型机架的安装尺寸规范，不需要对现有设备的安装基面做额外的打孔改造就可以直接替换同规格的老旧构件；整个构件的外轮廓没有突出的尖锐棱角，安装后不会对周边的管线、操作人员造成剐蹭风险，滑轮的外伸长度经过合理控制，既保证了轮槽有足够的空间容纳绳索，也不会因为悬臂过长导致轴承受载过大。在实际选型适配的时候，需要注意核对轮槽的宽度与所用绳索、带体的直径匹配度，同时确认安装基面的平面度，避免基座安装后出现翘曲，导致滑轮转动卡滞；如果是用于有粉尘、水汽的工况，还可以在轴端加装密封端盖，避免杂质进入转动配合面造成磨损。

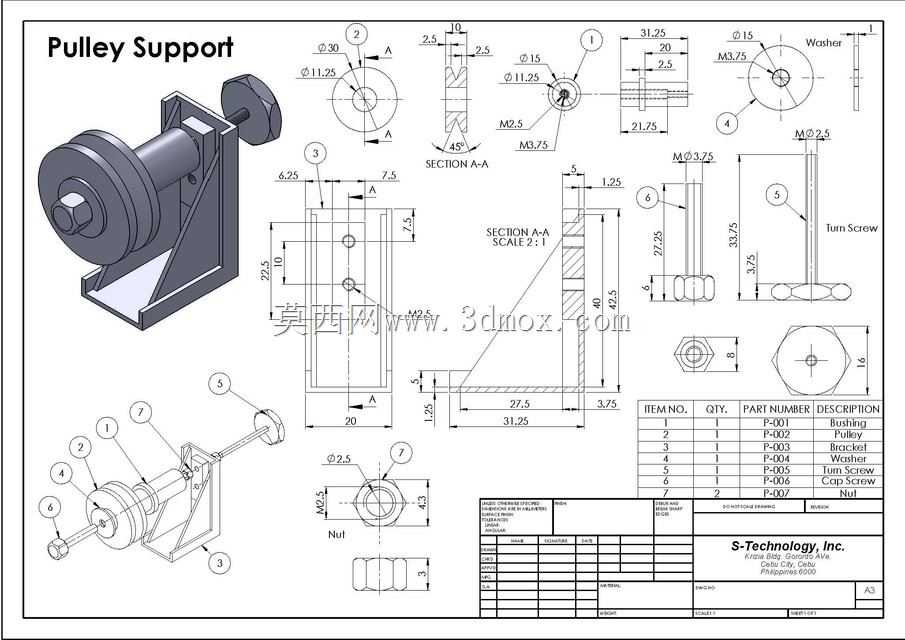

　　这类构件的建模过程中，需要重点关注几个关键尺寸的公差配合：首先是滑轮轴与基座立板孔的配合公差，要保证轴安装后不会出现松旷，同时滑轮转动时没有卡滞感；其次是轮槽的同轴度，要保证滑轮转动时轮缘的跳动量控制在合理范围内，避免绳索工作时出现周期性的抖动；另外基座安装面与轴孔的垂直度也需要严格控制，否则安装后滑轮会出现偏斜，导致绳索始终贴在轮缘的一侧，造成异常磨损。从结构优化的角度看，这类铸件的壁厚设计尽量保持均匀，避免出现壁厚突变导致铸造时产生缩孔、裂纹等缺陷，加强筋的厚度设置为基座壁厚的0.7-0.8倍，既能够保证足够的支撑强度，也不会因为筋位过厚产生铸造缺陷。

　　在实际的设备维护场景中，这类滑轮支撑构件属于易损配套件，当轮槽磨损量超过原厚度的20%，或者轴孔出现磨损松旷时，就需要及时更换，避免因为滑轮失效导致绳索脱槽、设备卡滞，引发生产安全问题。相比焊接式的滑轮支架，这种一体式铸造的支架抗振性能更好，在有周期性冲击载荷的工况下使用寿命更长，而且整体的加工量更小，只需要对安装面、轴孔、轮槽位置做精加工就可以投入使用，制造成本也更有优势，非常适合批量配套在各类轻型输送、牵引类设备上。
