冷却塔用沉降式漂移消除过滤装置

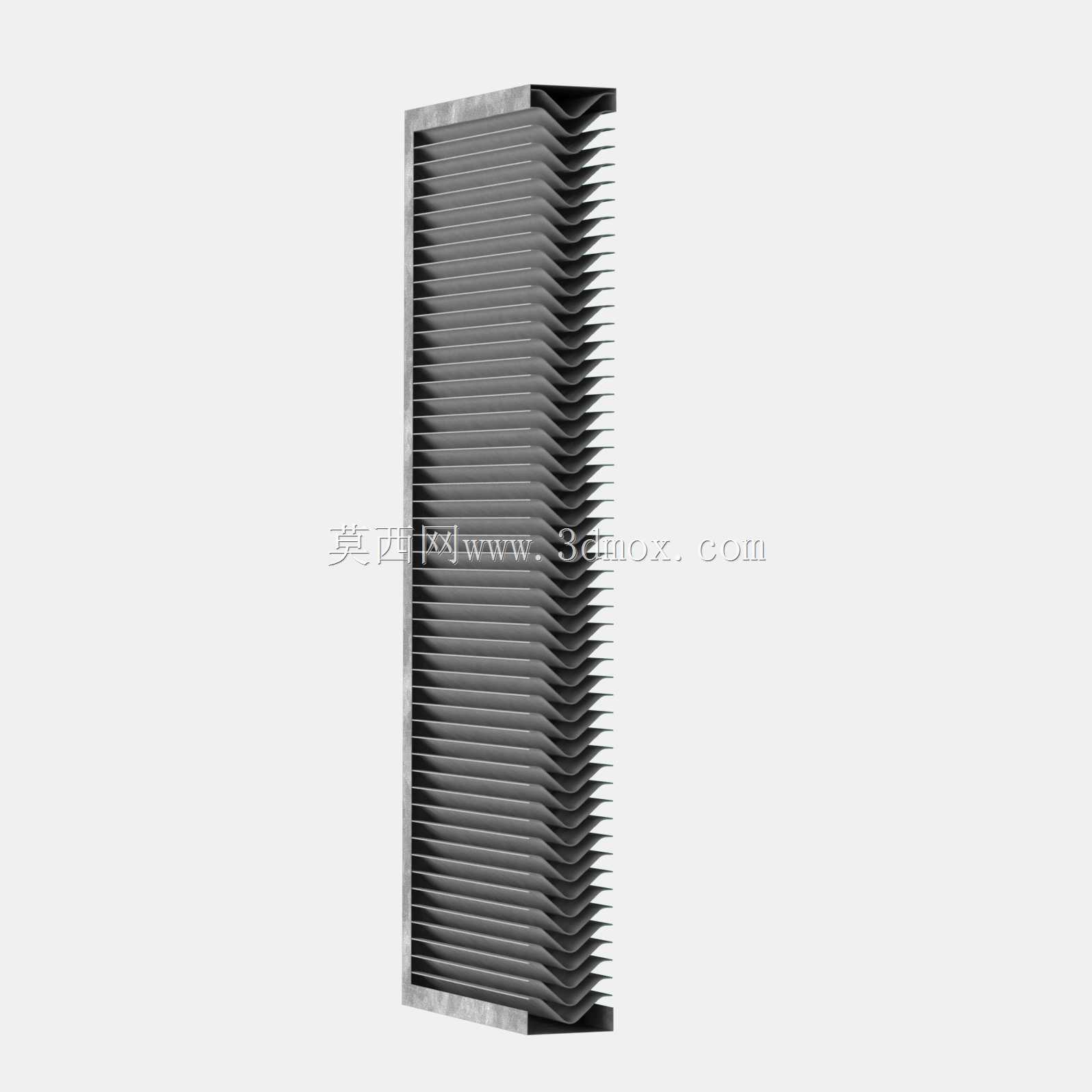

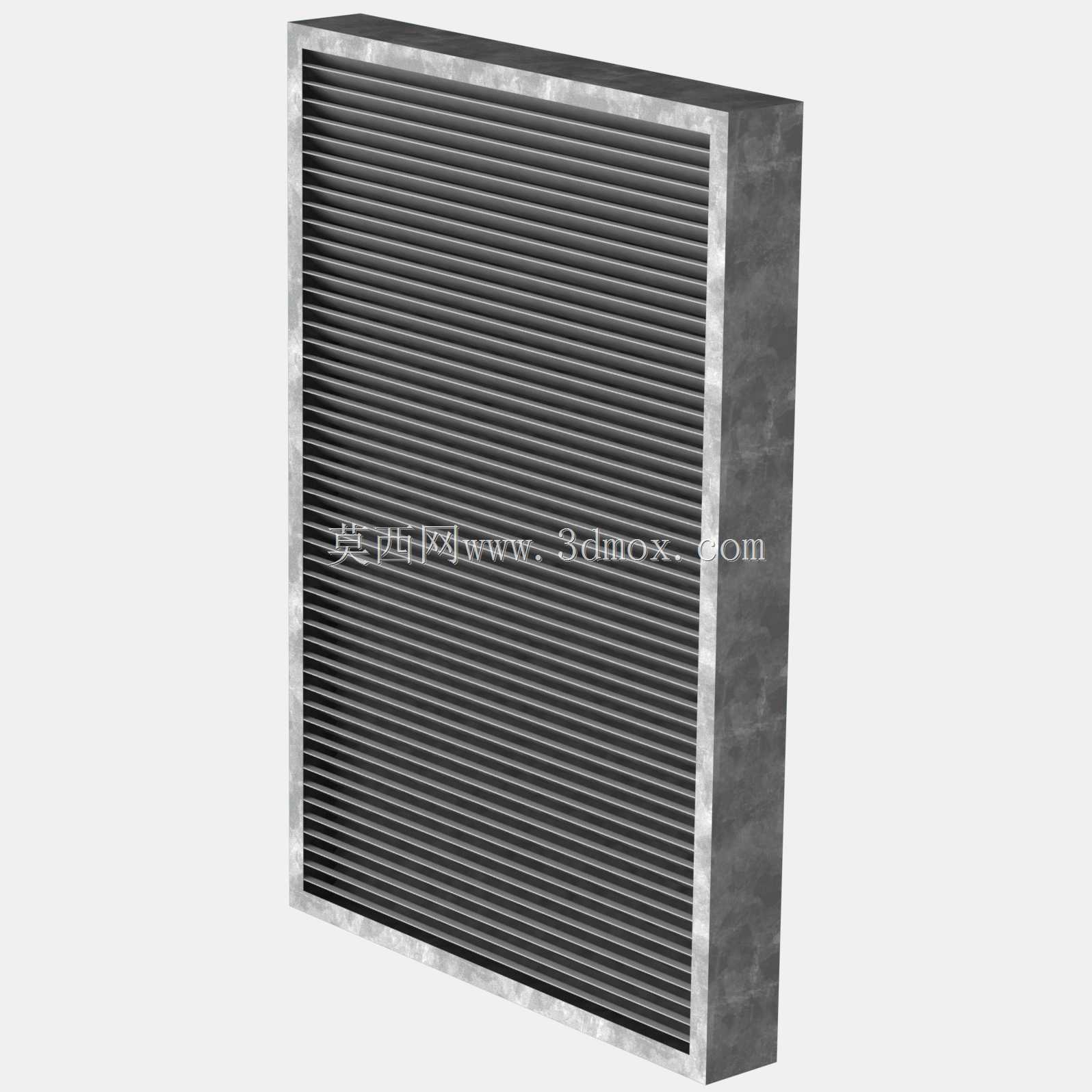

　　在工业循环冷却系统的运行环节里，冷却塔出口的带水漂移问题一直是运维端长期关注的痛点，这类漂移带出的循环水不仅会造成水资源的无谓损耗，夹带的水处理药剂还会对周边厂区的设备、建筑外立面造成腐蚀，冬季甚至会在周边路面形成结冰带来安全隐患，漂移消除器就是为解决这一问题设置的核心功能部件。从结构设计逻辑来看，这款漂移消除器采用了板框式的模块化结构，整体为矩形薄块形态，边框采用金属折边工艺成型，既保证了整体结构的刚性，也为现场安装提供了稳定的固定基准面，安装时可直接嵌入冷却塔上部的通风层预留槽位，边框四周可搭配密封胶条封堵缝隙，避免未经过滤的带湿空气从侧边短路逃逸。核心功能段采用密集排布的折流板组结构，相邻板片之间保持均匀的流道间隙，

　　当夹带细小水滴的上升气流通过流道时，气流会顺着折流板的导向不断改变流动方向，密度远大于空气的水滴会在惯性作用下撞击到折流板壁面，逐渐聚集成较大的水膜后顺着板片壁面向下回流到冷却塔集水盘内，经过折流分离后的干燥空气则从装置上部排出，整个气液分离过程不需要额外动力，完全依靠气流自身的流动动能完成，运行过程无额外能耗。在实际选型适配过程中，需要重点关注装置的通流阻力与分离效率的平衡，这款消除器的板片间距经过多轮流场仿真优化，既不会因为间隙过小导致通风阻力过大，增加冷却塔风机的运行负载，也不会因为间隙过大导致细小水滴无法被有效捕获，在常规冷却塔的面风速工况下，对直径10微米以上的水滴捕获效率可以达到稳定的设计要求。从安装边界来看，

　　装置的整体厚度控制在适配常规冷却塔检修层的预留空间范围内，不需要对现有冷却塔的主体结构做大规模改造，单块模块的重量控制在人工可搬运的范围内，现场更换或安装时不需要大型吊装设备，多块模块可以根据冷却塔的通风截面尺寸灵活拼接，拼接处采用搭边结构避免出现漏风缝隙。在日常运维层面，这种板框式结构的漂移消除器可以直接从检修口抽出，板片表面光滑不易结垢，附着的水垢、尘泥可以通过高压水直接冲洗清理，清理完成后即可回装使用，不需要更换核心部件，整体使用寿命可以匹配冷却塔的大修周期。在不同的应用场景下，这类漂移消除器除了常规的工业开式冷却塔之外，也可以适配在喷淋式废气处理塔、大型中央空调冷却段的出风口位置，针对不同工况的含湿量、风速参数，

　　可以通过调整板片的折流角度、流道长度来匹配对应的分离效率要求，比如在化工厂区的冷却塔应用中，还可以在板片表面做防腐涂层处理，抵御循环水中夹带的腐蚀性介质对部件的侵蚀。从三维建模的角度来看，这类装置的建模重点在于板片阵列的参数化控制，需要保证每一片折流板的折弯角度、安装间距完全一致，边框的连接结构要符合实际钣金加工的工艺要求，避免出现无法落地加工的干涉结构，模型中预留的安装孔位、密封槽位置也要和实际安装场景的固定件尺寸匹配，方便设计人员直接调用到整套冷却塔的装配模型中做干涉检查、通风流场仿真分析。
