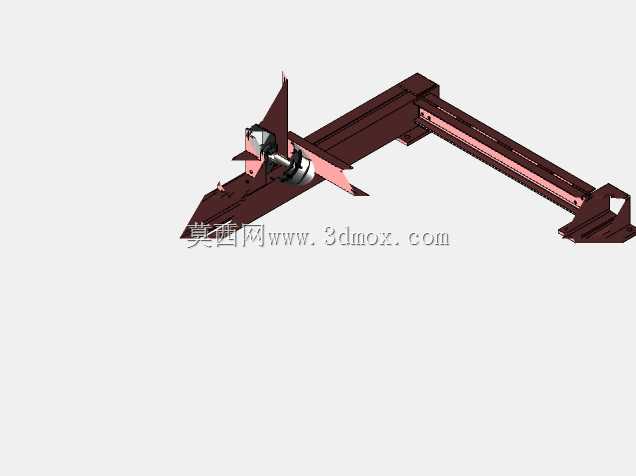

带式输送机输煤皮带溢料接料底盘结构

　　在散料输送系统尤其是燃煤电厂、选煤厂、港口散货堆场的带式输送机运维场景中，落料点溢料、撒料一直是影响现场文明生产、增加运维人员劳动强度的核心痛点之一，本次设计的溢料底盘，正是针对带式输送机导料槽下方、皮带承载段起始位置的落料承接需求开发的专用结构件。不同于常规简易接料板的粗放设计，该底盘在结构设计阶段充分考虑了输煤工况下的物料冲击、磨损、积料疏导等实际问题，整体采用槽型贴合式轮廓，与皮带承载段的槽型托辊组弧度完全匹配，安装后底盘上沿与皮带非工作面之间预留均匀的5mm间隙，既不会刮蹭皮带覆盖层造成皮带过早磨损，又能完全承接从导料槽侧边密封缝隙溢出的煤粉、碎煤块，避免物料直接掉落到回程皮带上卷入滚筒造成皮带跑偏、滚筒包胶磨损等故障。

　　从实际功能逻辑来看，该底盘并非单纯的接料容器，其底部设计有12°的倾斜导料面，所有落入底盘的溢料会顺着倾斜面自动滑回皮带中部的承载区域，无需人工定期清理积料，这一设计直接解决了传统平底盘积料压实后摩擦皮带的问题。在结构强度设计上，底盘主体采用6mm厚的耐磨钢板折弯成型，侧边设置有纵向加强筋，能够承受落料点处大块煤矸石的意外冲击，不会出现受冲击变形后剐蹭皮带的问题；底盘的安装边界完全适配DTII型带式输送机的标准中间架尺寸，安装孔位与中间架的纵梁预留孔一一对应，现场安装时无需额外打孔焊接，只需要使用配套的螺栓紧固件即可完成固定，大幅缩短现场技改的施工周期，也便于后期磨损后的整体更换。

　　设计过程中我们特意规避了传统接料装置的几个常见缺陷：一是取消了容易卡料的直角折边，所有物料接触位置均采用R30的圆弧过渡，不会出现湿黏煤粉挂壁、积料的问题；二是底盘的两端设置有向上翘起的挡边，能够阻挡皮带运行过程中带起的物料从端部甩出，尤其是在皮带启动、制动的动态工况下，物料因惯性窜动时也能被有效拦截；三是底盘与皮带间隙的调整结构采用腰型孔设计，安装时可以根据皮带的实际张紧程度、槽型变化微调底盘的上下位置，保证全宽度方向的间隙均匀一致，避免局部间隙过大漏料、间隙过小磨带的问题。

　　在输煤系统的实际应用中，该溢料底盘通常安装在带式输送机的尾部受料点、各转运站落料管下方的导料槽段，单节底盘的长度覆盖三组槽型托辊的间距，多节拼接时相邻底盘之间采用阶梯式搭接结构，搭接处缝隙控制在2mm以内，不会出现拼接位置漏料的问题。针对不同带宽的输送机，该结构可以通过调整折弯尺寸快速适配，从500mm带宽到1400mm带宽的常规带式输送机均能匹配对应的安装尺寸，不需要重新做整体结构的受力验算。从运维角度来看，该底盘的耐磨面在正常输煤工况下的使用寿命可达3年以上，当磨损量超过板厚的三分之二时，只需要更换磨损段的衬板即可，不需要整体拆卸结构件，进一步降低了全生命周期的运维成本。

　　很多现场技改中容易忽略溢料底盘的安装精度问题，我们在设计时特意在底盘的两侧加工了定位基准面，安装时只需要将基准面与中间架的纵向中心线对齐，就能保证底盘与皮带的对中精度，避免出现偏斜导致的一侧磨带、一侧漏料的问题。同时底盘的底部预留有除尘接口的安装位置，对于有粉尘治理需求的现场，可以直接在预留位置连接负压除尘风管，将导料槽内溢出的含尘气流抽走，配合现场的除尘系统实现落料点的粉尘达标排放，不需要额外在底盘上焊接开孔，减少现场施工的动火作业风险。

　　不同于输送系统中的核心驱动、滚筒部件，溢料底盘属于看似不起眼但直接影响现场运维效率的附属结构，在实际项目中我们多次遇到因为接料结构设计不合理，导致现场每天需要安排专人清理撒煤，甚至因为积料摩擦造成皮带纵向撕裂的案例，这款结构的设计逻辑完全从现场实际运维痛点出发，没有冗余的复杂结构，所有的折弯、开孔、加强结构都对应明确的工况需求，在保证结构强度、功能完整性的前提下，尽可能降低加工制作的难度，普通的铆焊车间只需要按照图纸折弯、焊接、钻孔即可完成制作，不需要特殊的加工设备，也便于现场根据实际磨损情况就地加工更换配件。
