多工位铝型材PVC型材圆锯切割装置

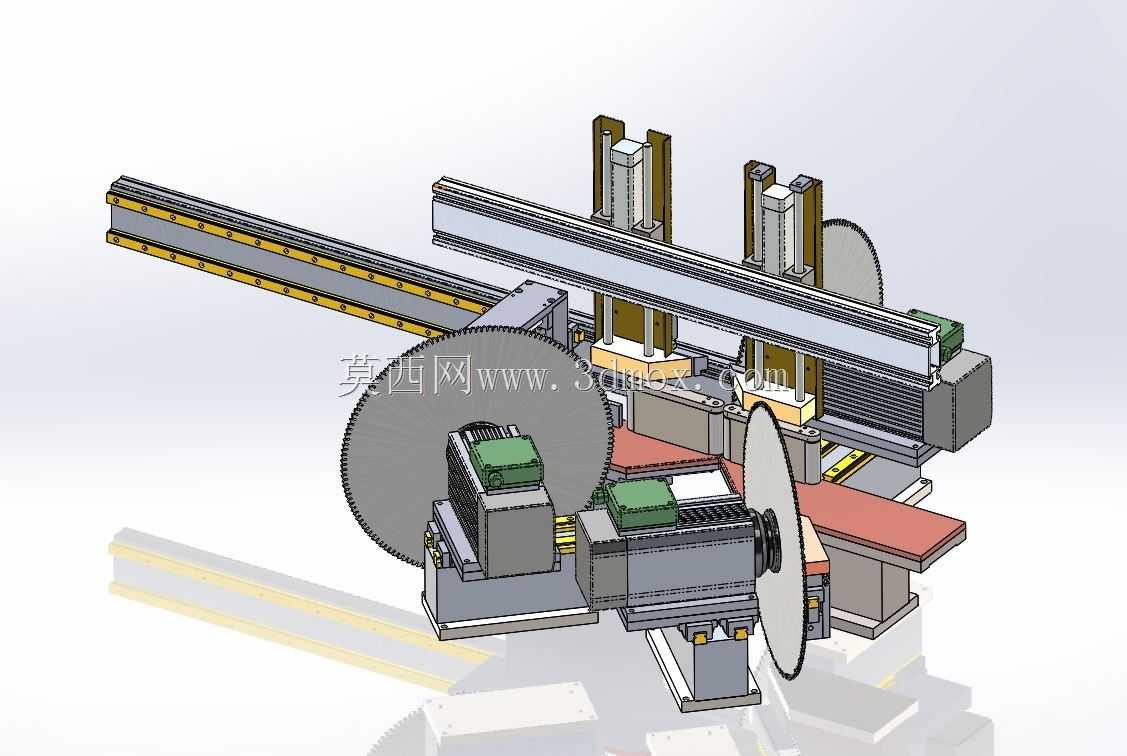

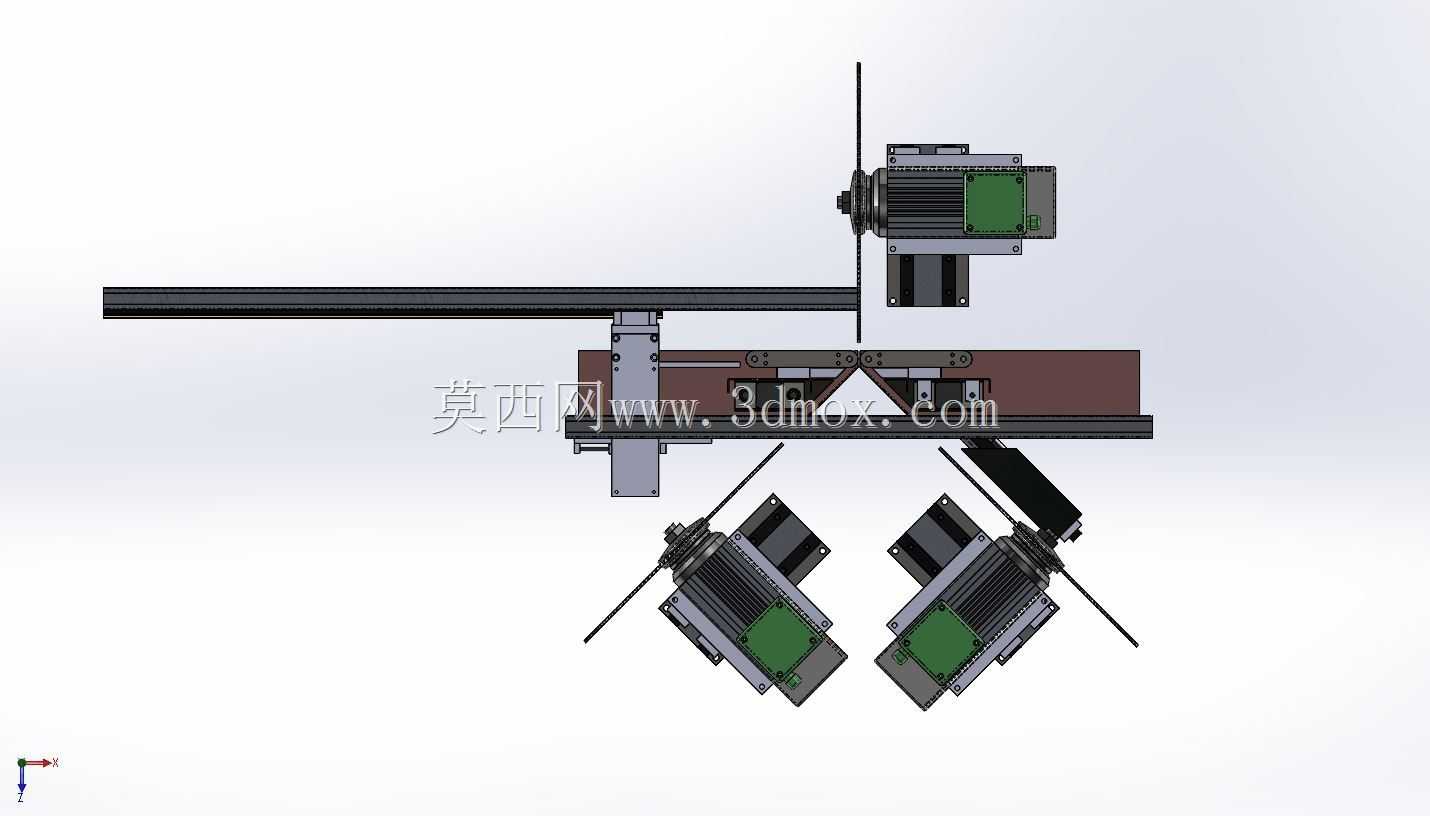

　　这套锯切机构主要面向型材加工产线的定长裁切工序，适配铝合金型材与硬质PVC异型材的批量切断作业，在门窗加工、铝制框架组装、PVC线缆线槽生产这类场景中，可直接集成到现有型材输送线的裁切工位，替代单锯头的低效裁切方案。从结构布局来看，三套锯切单元呈错位排布，其中一套锯头布置在型材输送路径的正上方，另外两套斜向布置在输送路径下方，三个锯头可根据裁切需求单独动作或者组合动作，分别对应直切、45度斜切、V型口开槽这三类常见的型材加工需求，不需要在产线上额外布置多台单功能切割设备，能大幅缩减裁切工位的占地空间。

　　设计过程中优先考虑了锯切过程的排屑与震动控制，每个锯头的驱动电机都采用直连锯片的安装方式，省去了皮带传动带来的间隙与震动传递，电机安装座通过线性导轨与进给滑台连接，进给行程根据常用型材的最大截面尺寸设定，可覆盖截面宽度180mm以内、厚度12mm以内的铝型材，以及截面宽度220mm以内、壁厚8mm以内的PVC型材裁切需求，进给方向的导轨采用预压式滑块配置，锯切进给时的径向跳动量控制在0.05mm以内，保证裁切端面的平整度，减少后续铣削修边的工序量。

　　上方布置的直切锯头主要承担型材的垂直定长切断，锯片进给方向与型材输送方向垂直，安装时锯片平面与型材输送基面的垂直度公差控制在0.02mm/100mm范围内，避免裁切端面出现斜口。下方两套斜置锯头的倾斜角度可根据加工需求在30度到60度范围内调整，当两套锯头同时以45度角进给时，可一次加工出型材拼接所需的90度V型缺口，直接用于铝框、PVC窗框的拼角工序，不需要二次角度加工；单套斜锯头单独动作时，可完成型材端部的单斜边裁切，适配不同角度的型材拼接需求。

　　型材定位机构采用双侧同步夹紧的结构，夹紧块的工作面贴有防滑聚氨酯垫层，夹紧力可根据型材材质调整，加工铝型材时夹紧力控制在合适范围避免型材变形，加工PVC型材时适当降低夹紧力防止型材表面被压伤，夹紧动作与锯头进给动作通过电气逻辑互锁，只有夹紧到位后锯头才会启动进给，锯片退回初始位置后夹紧机构才会松开，避免加工过程中型材窜动导致的崩边、锯片崩齿问题。

　　安装边界方面，整套机构的安装基面需要保证平面度公差不大于0.1mm/1000mm，输送线的型材支撑面与机构的定位基面高度差控制在±0.2mm以内，避免型材输送到裁切工位时出现翘曲。锯头的驱动电机接线端预留有足够的走线空间，进给滑台的润滑注油点布置在机构外侧，日常维护时不需要拆解防护结构即可完成注油保养。锯切区域的外围预留有防护挡板的安装位，可加装透明亚克力防护板阻挡锯切过程中飞溅的铝屑与PVC切屑，同时不影响操作人员观察锯切状态，排屑口设置在锯切区域的正下方，可直接对接车间的集中排屑管道，不需要额外设置接屑槽。

　　从实际使用的适配性来看，这套机构可根据加工节拍需求调整锯片进给速度，加工铝型材时采用硬质合金圆锯片，进给速度控制在合适范围保证锯切面光滑无毛刺，加工PVC型材时采用细齿锯片，适当提高进给速度避免PVC材料因锯切摩擦过热出现粘齿、熔边问题。三个锯头的位置可根据型材的加工位置沿横向导轨调整，适配不同宽度规格的型材加工，不需要更换专用夹具，换型调整时间可控制在10分钟以内，适配多品种小批量的型材加工生产需求。
