散料输送系统用砂仓导料挡料结构

　　在散状物料仓储转运的作业场景里，这类挡料结构是衔接储料仓与下游输送设备的核心配套部件，常见于砂石骨料加工、商混拌合站、矿山选矿物料转运、粮食散料中转等工况的料仓出料端，主要作用是约束料仓卸出物料的流动轨迹，避免散料在下落过程中出现撒漏、偏料、冲击输送带边缘的问题，同时能在一定程度上缓冲料仓内物料下落的直接冲击力，降低下游输送皮带的受载冲击，延长输送设备的易损件使用寿命。

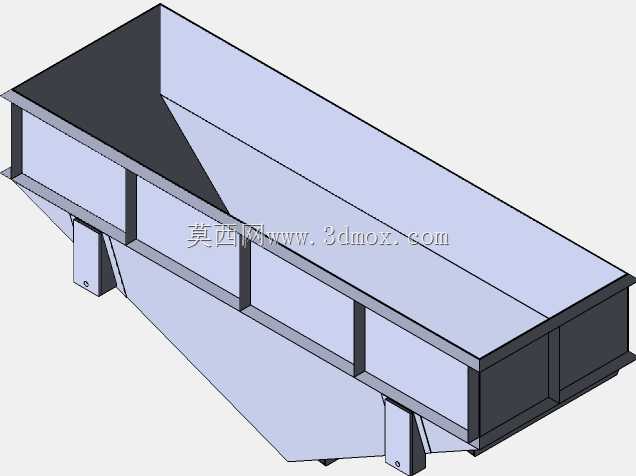

　　从结构设计逻辑来看，该构件采用敞口斜向导料的槽型结构，整体为上宽下窄的渐变截面，上端对接砂仓的出料口法兰边，通过侧边的支撑支腿与仓体下部的钢结构支架做刚性连接，下端出料口对准下游输送设备的受料中心位置，槽体的倾斜角度参考散料的安息角做设计，针对砂石类散料通常设置为35度到45度之间的倾角，既保证物料能依靠自重顺畅下滑，不会在槽体内出现积料堵料的问题，又能控制物料的下滑速度，避免流速过快导致的物料飞溅、扬尘过大的情况。

　　槽体的侧壁采用多道横向加劲肋做结构加强，因为料仓卸料过程中，散料会对侧壁产生持续的侧压力，尤其是大容积砂仓满仓卸料时，物料的动压载荷会直接作用在挡板槽体上，加劲肋的布置间距根据槽体的钢板厚度做匹配，常规6毫米厚度的槽体钢板，加劲肋间距控制在400毫米到500毫米之间，就能有效避免槽体在长期受载下出现鼓胀变形，保证结构的长期稳定性。槽体的上端设置外翻的连接法兰边，法兰边上预留对应的螺栓连接孔位，安装时可以在法兰面与仓体出料口之间加装橡胶密封垫，减少卸料过程中的粉尘外溢，改善作业现场的环境。

　　安装边界方面，该挡料结构的上部连接尺寸需要与砂仓出料口的尺寸做匹配，下部出料口的宽度需要比下游输送皮带的宽度窄200毫米左右，保证物料全部落在皮带的中心受料区域，不会出现皮带跑偏撒料的问题；侧边的支撑支腿设置有长条形的调节孔位，安装时可以根据现场的实际安装高度做一定范围的上下调节，抵消钢结构安装过程中的尺寸误差，降低现场安装的适配难度。支腿的下端与仓体支架之间采用螺栓连接，不需要现场做大量焊接作业，后期如果出现磨损需要更换时，拆装维护的效率更高。

　　从实际使用的功能特性来看，该挡料结构的槽体内壁可以根据输送物料的磨琢性选择是否加装耐磨衬板，在输送石英砂、矿石等高磨琢性物料时，在槽体受物料直接冲刷的斜面上加装耐磨钢板或者高分子耐磨衬板，能大幅提升构件的使用寿命，减少停机维护的频次；如果是输送粮食、塑料颗粒等磨琢性较低的物料，直接采用普通碳钢板制作即可满足使用需求，控制整体的制造成本。结构整体没有复杂的运动部件，日常使用过程中不需要做频繁的润滑维护，只需要定期检查连接螺栓的紧固情况、检查槽体的磨损量即可，运维成本极低。

　　设计过程中需要重点核算槽体的整体刚度，尤其是大尺寸的砂仓挡板，除了横向加劲肋之外，还需要在槽体的外侧设置纵向的加强筋，避免槽体在长期受载下出现焊缝开裂的问题；同时槽体的倾斜段不能出现局部的凸起或者凹陷，否则会在凹陷位置形成积料，长期积料会导致物料流通截面变小，甚至出现堵料的情况，制作过程中需要保证槽体内壁的平整度，所有焊缝都要做打磨处理，避免焊瘤凸起挂住物料。另外在结构的转角位置要做圆弧过渡处理，不要采用直角转角，减少物料在转角处的卡滞概率，保证散料的流动顺畅。
