市政排污系统用埋地式污水管接驳控制台

　　在市政地下排污管网、工业厂区废水输送系统的施工环节中，管道接驳位置的结构可靠性直接决定了整条管线的运行寿命，尤其是大口径竖向排污管与横向支管的交汇节点，既要承受上方覆土与地面荷载的垂直压力，还要抵消管道内部流体冲击带来的横向振动，同时还要适配不同标高管线的对接公差，这款埋地式污水管接驳控制台正是针对这类工况设计的核心承载构件。

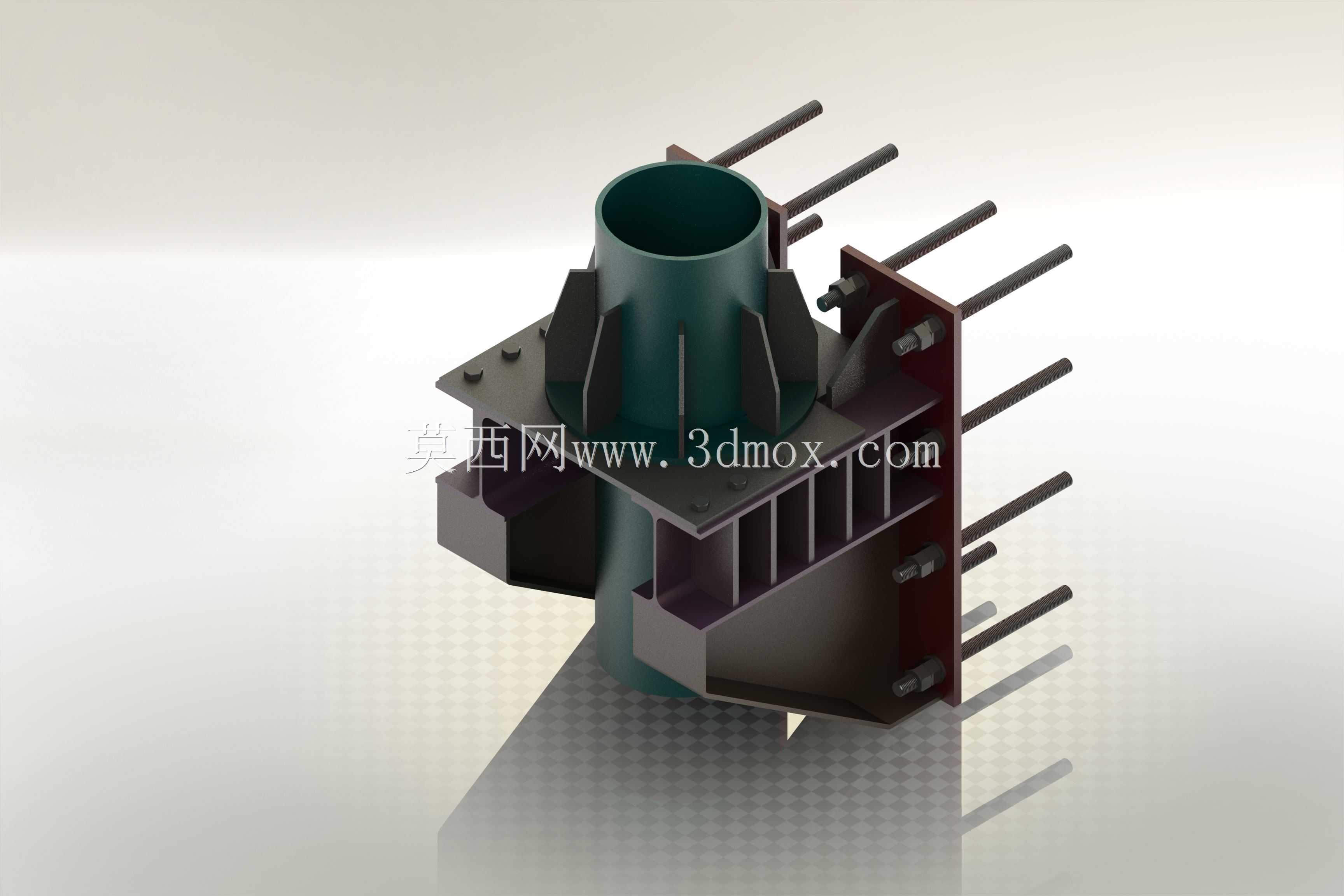

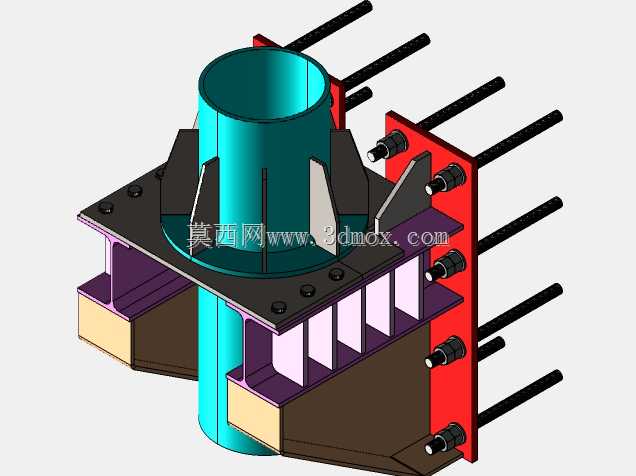

　　从结构设计逻辑来看，整个构件以中心竖向圆柱套筒为核心承载基体，套筒内径匹配常用大口径排污管的外径公差范围，套筒外壁均匀分布八道竖向加劲肋板，肋板与套筒外壁采用全熔透角焊缝连接，每道肋板的高度覆盖套筒与下部横向支撑结构的连接区间，避免竖向荷载作用下套筒出现局部失稳变形。套筒下部向四个垂直方向延伸出箱型横向支撑臂，支撑臂采用槽钢与钢板拼焊的箱型截面，相比实心钢结构在保证抗弯截面模量的前提下降低了整体自重，也减少了预埋阶段的混凝土浇筑阻力，每个支撑臂的端部设置带螺栓孔的端板，用于与预埋在混凝土井壁内的锚栓连接，端板上的螺栓孔采用长圆孔设计，允许安装阶段有±15mm的位置调整量，抵消土建施工带来的预埋位置偏差。

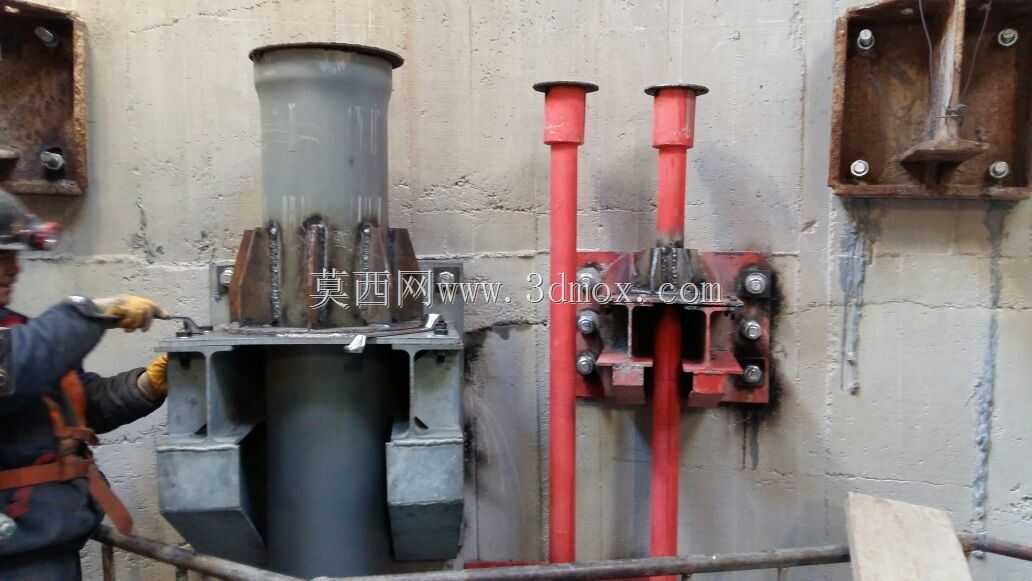

　　实际安装作业时，该构件需要预先放置在污水检查井的钢筋骨架内，中心套筒的上下端面分别对齐竖向排污管的上下接驳口标高，四个横向支撑臂的端板对准井壁预留的锚栓位置，调整水平度与中心轴线偏差后，将锚栓穿过端板长圆孔初步固定，随后浇筑检查井混凝土，待混凝土达到设计强度后再拧紧锚栓螺母，完成构件的固定。后续管道安装时，竖向排污管直接插入中心套筒内，采用密封橡胶圈配合密封胶完成接缝防水，横向支管则可根据走向接入支撑臂上预留的接驳法兰，无需在井壁额外开孔，大幅减少了检查井的渗漏风险。

　　考虑到地下潮湿环境、污水中腐蚀性介质的长期侵蚀，构件所有外露钢构件表面都做了抛丸除锈处理，除锈等级达到Sa2.5级后喷涂环氧富锌底漆加环氧煤沥青面漆，总干膜厚度不低于280μm，能够满足50年设计使用年限内的防腐要求。中心套筒内壁额外做了3mm厚的橡胶衬层，既可以减少管道安装时的硬接触磨损，也能补偿管道热胀冷缩带来的轴向位移，避免应力集中导致的管道开裂。

　　从安装边界尺寸来看，中心套筒的有效接驳长度为450mm，能够满足不同壁厚排污管的插入深度要求，四个横向支撑臂的总跨度为1200mm，适配内径1500mm的标准圆形污水检查井安装，支撑臂底部距离构件底面的高度为200mm，保证混凝土浇筑时能够填满支撑臂下方的空隙，避免出现空鼓影响承载能力。每个端板上设置4根M24的锚固螺栓，单根螺栓的锚固深度不小于350mm，整体构件能够承受不大于120kN的竖向荷载以及不大于40kN的横向水平推力，适配DN600及以下口径的排污管接驳使用。

　　在结构受力优化上，设计阶段通过有限元模拟对加劲肋的厚度、支撑臂的截面尺寸做了多次迭代，将竖向荷载作用下的最大应力控制在钢材屈服强度的35%以内，同时在支撑臂与中心套筒的连接位置设置了三角形加强筋，分散焊缝位置的应力集中，避免长期荷载作用下出现焊缝开裂。构件上所有的焊缝都做了打磨处理，去除焊渣与尖锐边角，避免安装过程中划伤施工人员，也防止尖锐位置刺破管道密封层。

　　不同于常规的管道支架仅做简单的支撑作用，这款接驳控制台同时集成了管道定位、多向接驳、荷载传递、密封辅助的多重功能，在老旧管网改造项目中，还可以通过调整支撑臂端板的固定位置，适配原有检查井的不规则内壁，无需大规模破除原有井体结构，大幅缩短改造施工的周期，也降低了改造施工对周边排污系统运行的影响。在工业厂区的废水管网项目中，还可以根据废水的腐蚀特性，更换衬层材质与表面防腐涂层，适配化工废水、酸碱废水等特殊介质的输送需求。
