多工位气动三爪定心钻孔加工工装

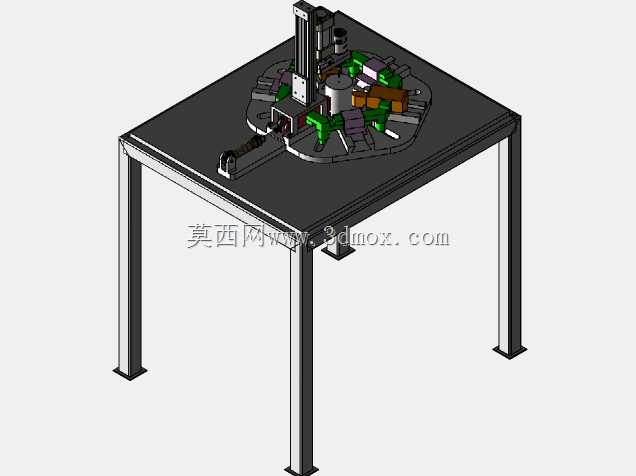

　　这套钻孔加工工装的核心设计逻辑，是围绕回转类零件批量钻孔工序的装夹痛点展开的，在汽配、五金、通用机械加工的中小零件量产场景里，这类带自定心功能的多工位夹紧结构，能直接替代传统手动三爪卡盘的反复装夹找正流程，把单工位的装夹辅助时间压缩七成以上。整套设备采用台式机架布局，主体支撑框架采用标准方管焊接成型，台面选用加厚钢板加工，安装时需要预留至少1200mm×1000mm的地面操作空间，机架支脚配置可调脚垫，可适应车间地面±15mm的高度差，无需额外做预埋基础就能直接部署在生产线旁或者独立钻孔工位。

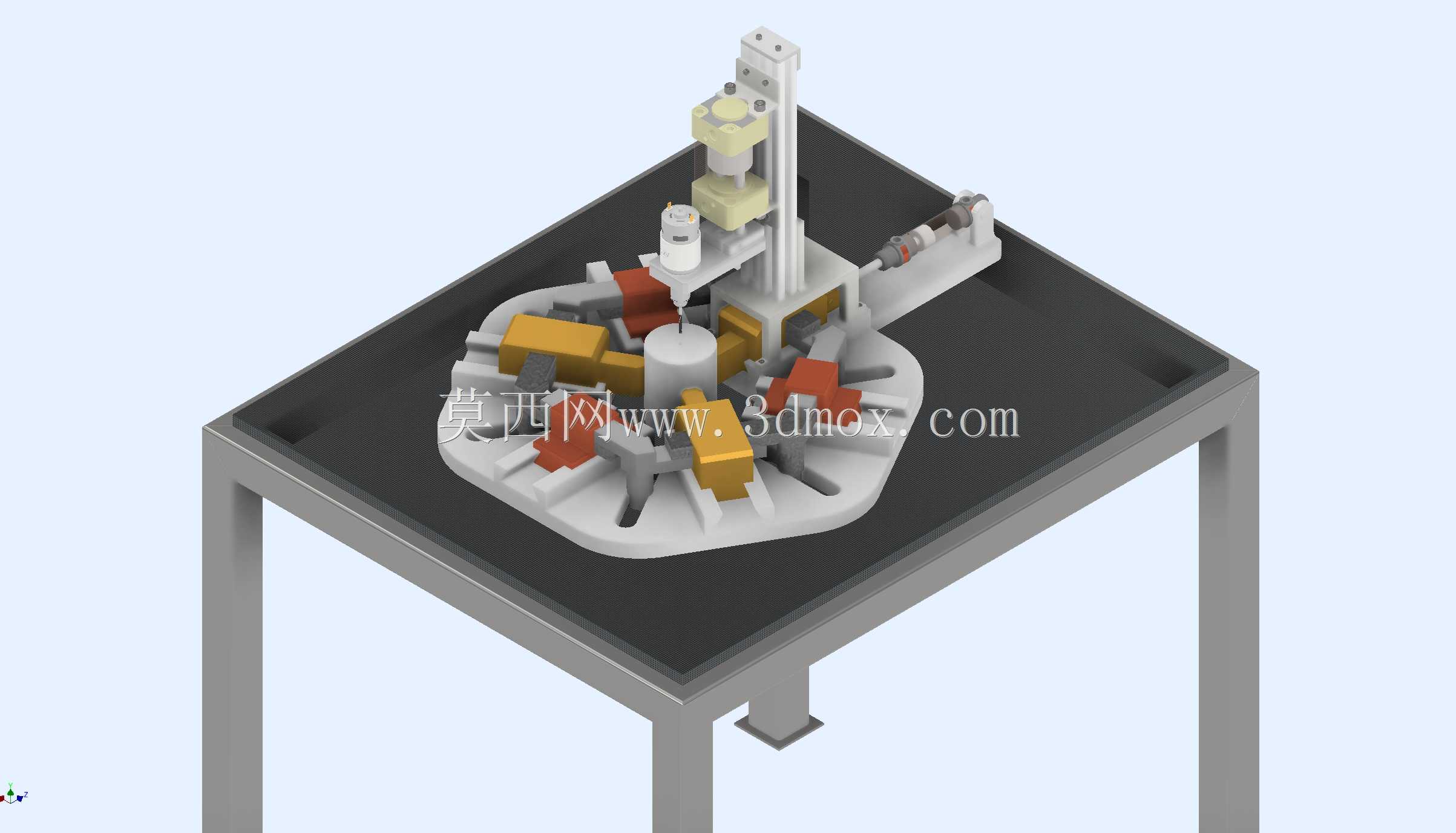

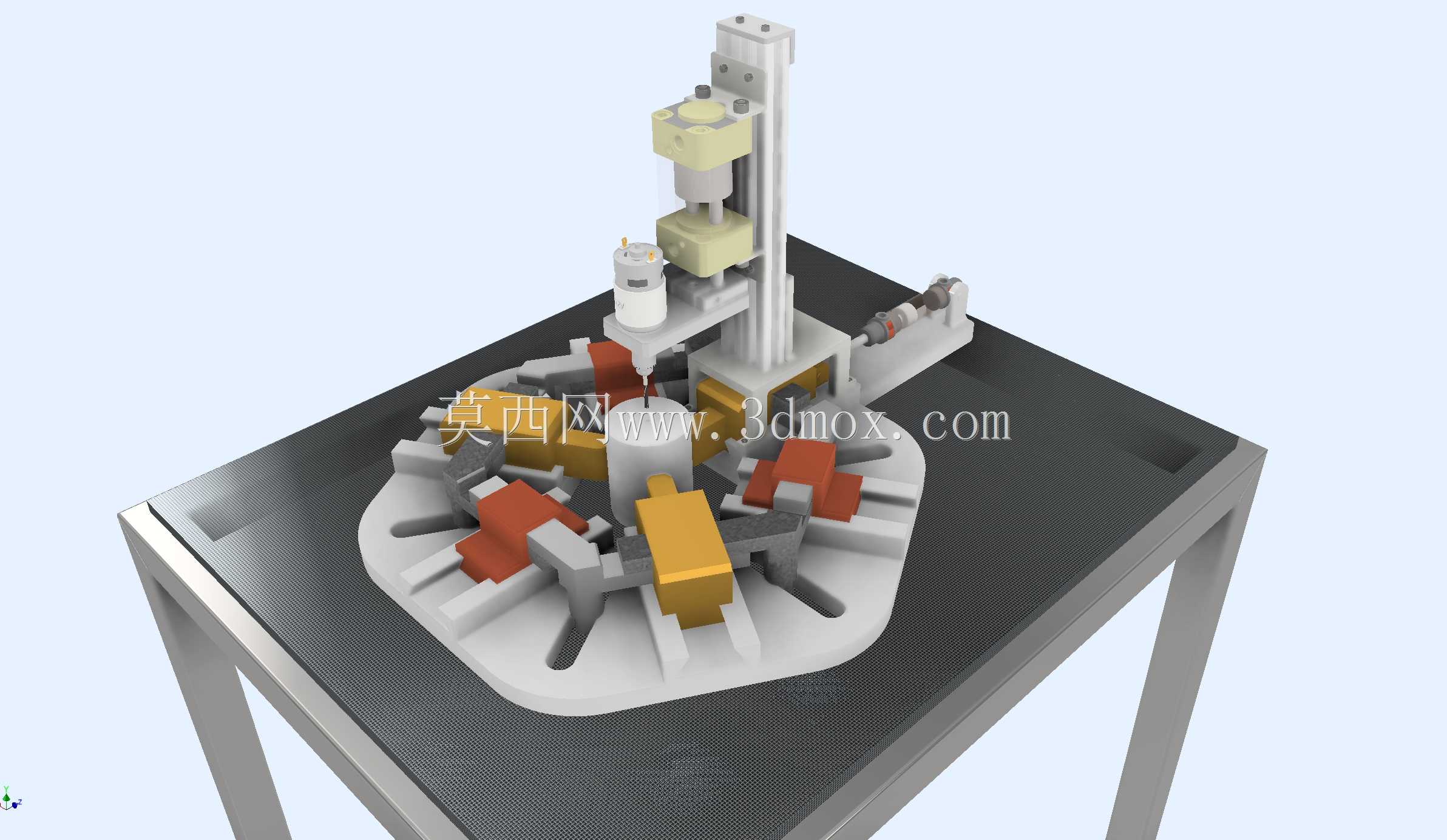

　　转台工位是这套工装的核心承载部分，沿圆周方向均匀布置了六组三爪自定心夹紧单元，每个夹紧单元的钳口都做了可换式设计，针对不同直径的棒料、轴套类工件，只需要更换对应型面的钳口垫块，就能适配φ10mm到φ80mm区间的回转类零件装夹，不需要重新调整整个夹紧机构的行程。三爪的驱动采用内置式气动连杆结构，压缩空气接入后通过内部的斜楔滑块机构推动三个钳口同步向中心收拢，定心精度可以控制在0.02mm以内，完全能满足常规钻孔工序的位置度要求，避免手动装夹时的偏心导致的孔位超差问题。

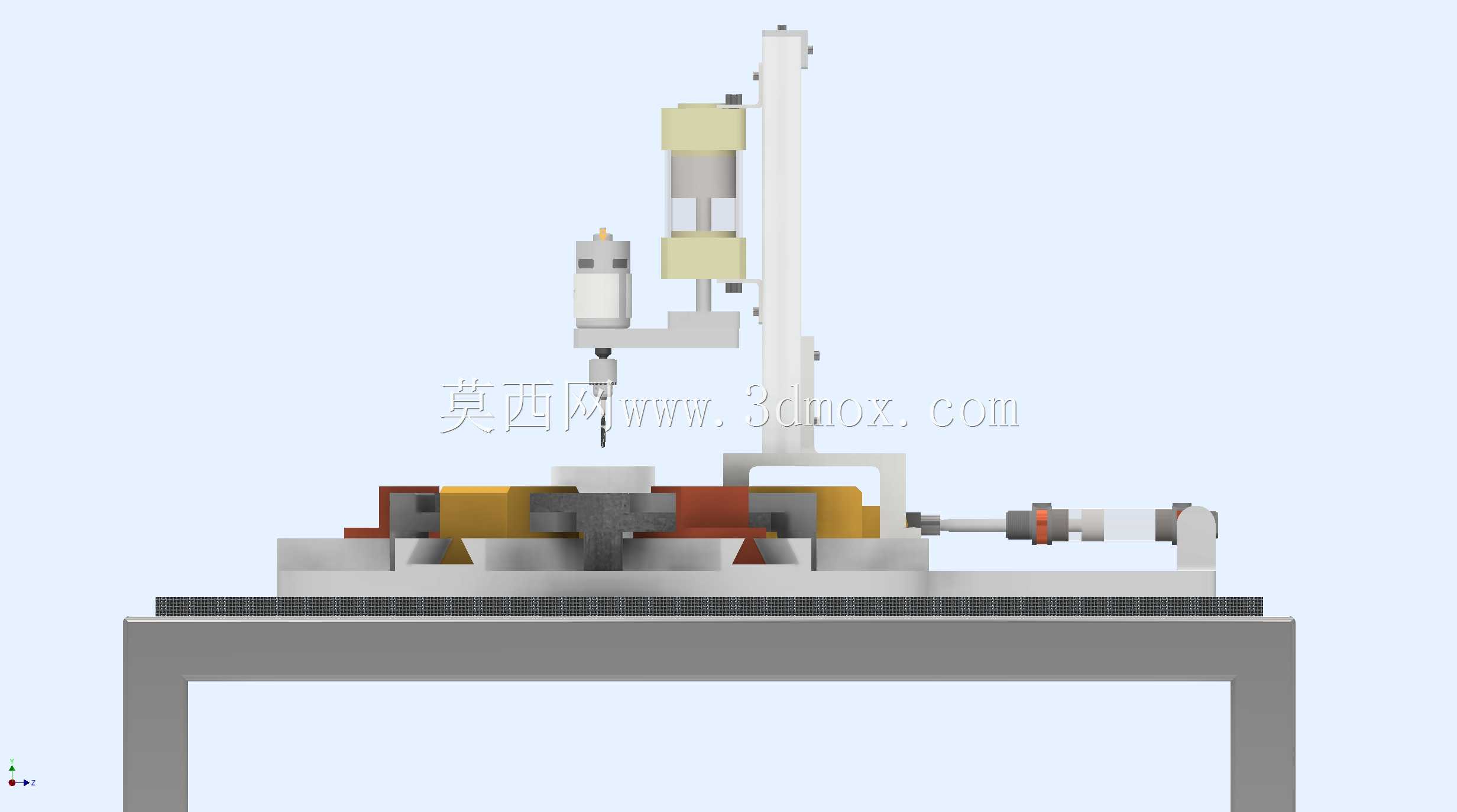

　　钻孔执行单元布置在转台的侧上方，采用立式滑台结构搭载钻孔动力头，滑台的进给行程预留了150mm的调节空间，可以根据工件的钻孔深度调整进给限位，动力头的主轴接口适配标准的钻夹头，能装夹φ1mm到φ13mm的钻头，针对不同材质的工件可以更换对应转速的动力头，加工钢件时调低转速配合切削液，加工铝件、铜件等有色金属时调高转速保证加工表面质量。滑台的导向采用线性导轨搭配滚珠丝杠的结构，进给过程的直线度误差控制在0.01mm/100mm以内，避免钻孔时出现偏斜、孔径扩大的问题。

　　转台的驱动采用间歇式分度结构，每次转动60度就精准锁止，对应一个加工工位，操作人员只需要在上下料工位完成工件的装夹和拆卸，转台自动把装夹好的工件送到钻孔工位加工，加工完成后再转回到上下料工位，整个流程里钻孔加工和人工上下料是并行进行的，不会出现操作人员等待设备加工的空耗时间。每个夹紧单元都配置了独立的气路控制阀，当某个工位的工件装夹到位后才会触发夹紧动作，避免空夹或者工件未放正就夹紧导致的零件报废，同时气路系统配置了压力继电器，当压缩空气压力低于0.5MPa时会自动触发停机保护，避免夹紧力不足导致钻孔时工件飞出的安全隐患。

　　在结构细节设计上，每个夹紧工位的下方都预留了排屑缺口，钻孔产生的铁屑会顺着缺口落到台面下方的排屑槽里，不会堆积在转台表面影响分度精度，钳口的夹紧面做了网纹滚花处理，在不夹伤工件表面的前提下能提供足够的摩擦力，避免钻孔时工件跟转。整个工装的气动元件都采用标准快插接口，后期维护时不需要复杂的工具就能完成气管、气缸的更换，所有的运动副都配置了润滑油嘴，日常保养只需要定期加注润滑脂就能保证长期运行的精度稳定性。

　　从安装适配的角度来说，这套工装的气路总接口布置在机架的后侧，接入车间常规的0.6-0.8MPa压缩空气气源就能运行，不需要额外配置液压站，整体能耗比液压夹紧的工装低六成以上，也不会出现液压油泄漏污染工件和车间地面的问题。钻孔动力头的控制线路和转台的分度控制线路都集成在机架侧面的电气安装盒里，外部只需要接入380V工业电源就能完成整机的接线，不需要复杂的现场布线，对于中小批量加工的车间来说，部署成本和使用门槛都远低于大型的数控钻孔专机，同时加工效率比单工位手动装夹的钻床高出三倍以上，尤其适合月产能在数千件的回转类零件钻孔工序使用。
