可变径辊式包装作业设备结构设计

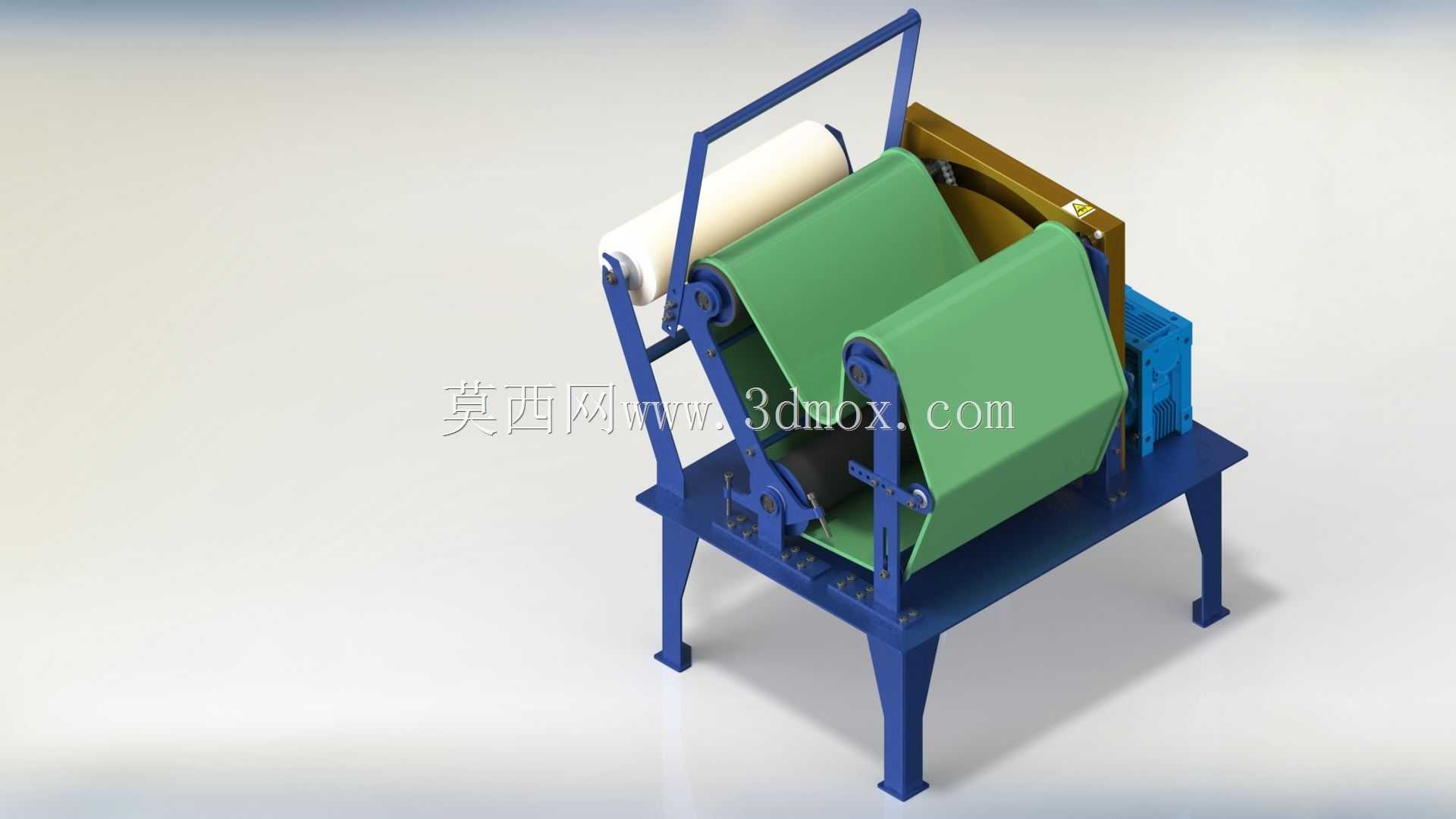

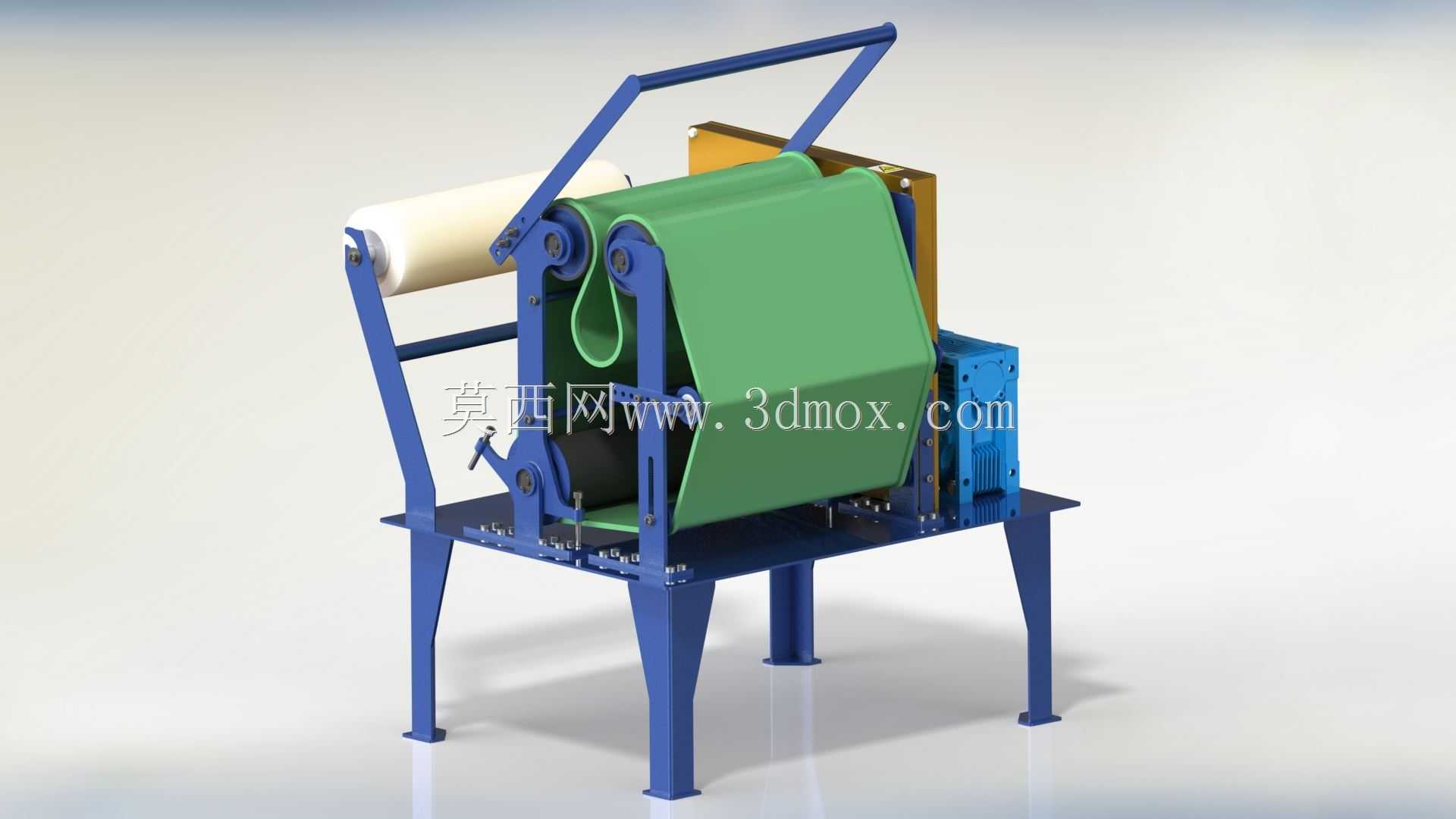

　　在中小规格圆柱类物料的外包装工序里，很多车间长期面临一个痛点：不同直径的待包装工件切换时，传统固定辊距的包装设备要么卡滞无法进料，要么辊面与工件贴合度不足导致包装膜褶皱、包覆松散，尤其是五金管件、小型棒材、成卷线材这类直径跨度较大的产品，频繁更换适配工装不仅耽误生产节拍，还会增加工装存放与维护的成本。这款可变径辊式包装设备的设计，正是瞄准这一实际生产场景的痛点展开。从结构布局来看，设备采用立式四支腿方管焊接机架作为承载基础，支腿底部预留了安装地脚螺栓的通孔，可直接固定在车间硬化地面上，整体安装边界控制在紧凑的占地范围内，不需要额外预留过大的操作空间，适合中小型加工车间的流水线旁侧布置。设备核心的作业单元是一对平行布置的绿色包覆辊，

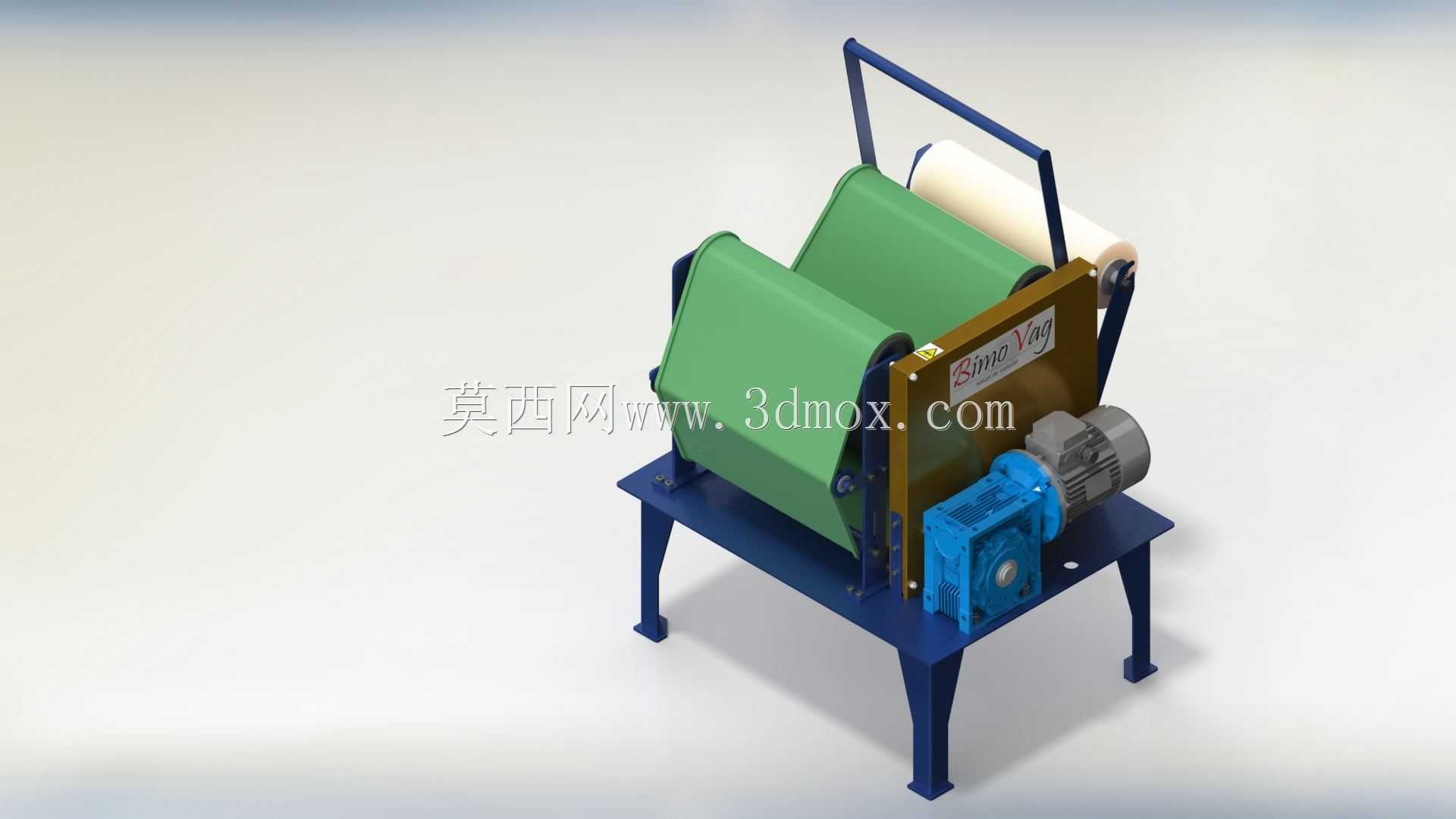

　　辊面采用带适度摩擦力的非金属材质，既可以避免刮伤待包装工件的外表面，又能保证转动时带动工件平稳旋转，不会出现打滑空转的情况。两个辊的安装间距可通过侧边的调节机构实现无级调整，适配的工件直径覆盖50毫米到250毫米的区间，这个参数范围刚好覆盖了绝大多数中小规格圆柱类成品的包装需求，不需要额外更换辊组就能完成多规格产品的快速切换。辊组上方设置了悬臂式包装膜卷安装架，膜卷采用穿轴式固定结构，可适配常规宽度的包装缠绕膜，膜架的导向辊能保证包装膜出料时保持恒定张力，避免拉膜过程中出现膜面断裂或者褶皱的问题。动力传递部分采用电机搭配蜗轮蜗杆减速机的组合，减速机输出端直接与主动辊连接，这种传动布局的优势在于结构紧凑、传动效率稳定，

　　同时蜗轮蜗杆结构自带的自锁特性可以避免设备停机时辊组因外力出现反转，保证包装作业的起始位置精准可控。设备顶部设置了一体式推拉手把，方便短距离移位调整位置，机架侧边预留了电气元件的安装位，可根据实际需求加装启停开关、调速模块，实现不同转速下的包装作业，针对表面易损的工件可以调低辊组转速，保证包膜贴合平整，针对大批量常规工件可以调高转速提升作业效率。从设计思路上看，这款设备没有追求复杂的数控调节功能，而是把可靠性和易维护性放在首位，所有传动部件都采用外露易拆装的布局，日常维护时不需要拆解大量结构件就能完成润滑、易损件更换的操作，辊面的非金属包覆层采用卡槽式固定，磨损后可以快速更换，不需要整体更换辊轴，大幅降低了后期的使用成本。

　　实际投产使用时，操作人员只需要根据待包装工件的直径调整好两辊的间距，将包装膜拉出一段固定在工件端部，启动设备后辊组带动工件匀速旋转，包装膜就会在张力作用下均匀缠绕在工件外表面，完成设定长度的包覆后剪断膜料即可完成单件作业，整个操作流程不需要复杂的参数设置，一线操作人员经过简单培训就能上手。设备的整体重心经过优化设计，即使是适配最大直径250毫米的工件，作业过程中也不会出现侧倾、晃动的问题，支腿的高度经过人体工程学校核，操作人员站在设备旁侧上料、取件时不需要过度弯腰，能降低长时间作业的疲劳感。另外，膜卷架的位置设计在辊组斜上方，既不会干扰工件的上下料操作，又能保证包装膜的出料角度始终与工件表面保持合适的包角，避免出现膜料跑偏的情况。针对部分车间可能存在的多工位流转需求，也可以在支腿底部加装脚轮，实现设备在不同工位之间的灵活移动，不需要额外的吊装设备辅助。整体结构没有冗余的设计，每个部件都对应明确的功能需求，从机架的承载强度到辊组的材质选择，再到传动组件的选型，都围绕中小规格圆柱物料的包装作业场景做了针对性优化，能很好地适配多品种小批量的生产包装需求。
