CWA50车用冷却循环泵及安装支架结构

　　在新能源车辆热管理回路、商用车辆辅助散热系统以及小型工业液冷温控单元中，这类带集成安装支架的CWA50规格循环泵是回路动力输出的核心部件，负责驱动冷却液在散热回路、发热部件换热腔、散热器之间持续循环，带走电机、电控单元或者功率器件工作产生的多余热量，保证核心部件始终处于合理的工作温度区间，避免过热导致的性能衰减或者器件损坏。和传统的机械驱动水泵不同，这类电动循环泵不需要依赖发动机主轴的动力输出，可以根据温控系统的信号实时调整转速，匹配不同工况下的流量需求，在低温冷启动阶段还可以降低转速或者短暂停转，帮助系统快速升温，减少无效能耗。

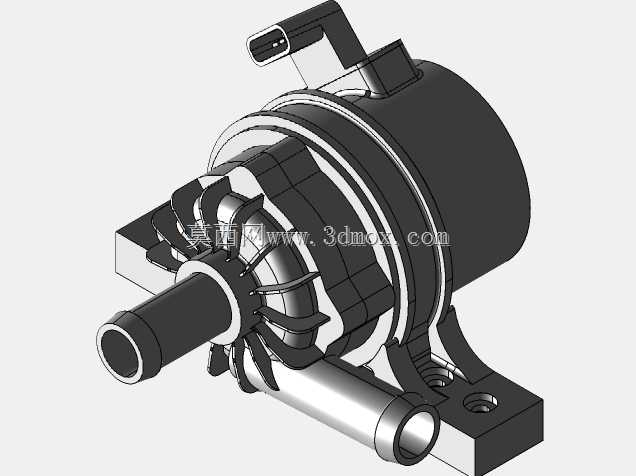

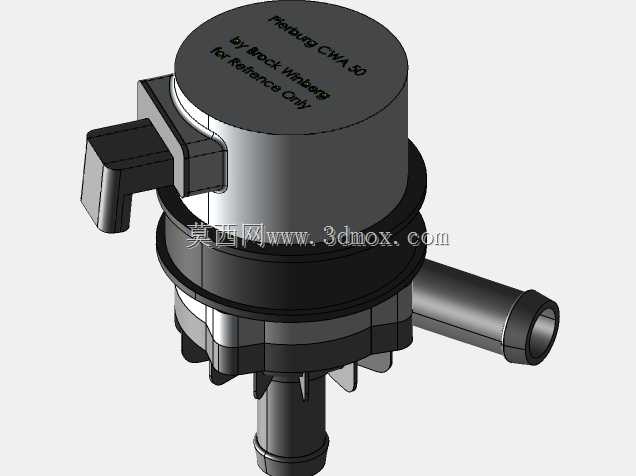

　　从结构设计来看，泵体采用蜗壳式流道结构，进水端为直插式硬管接口，出水接口布置在泵体侧下方，接口尺寸匹配常规车用橡胶冷却水管的通径，安装时可以直接通过卡箍完成管路固定，不需要额外的转接接头，减少管路连接点的泄漏风险。泵体尾部集成了电气接插件，接插件采用带定位卡扣的防水结构，插接后可以实现IP67级别的防护能力，避免车辆行驶过程中泥水、喷淋水进入接插件导致的电路短路，接插件的针脚定义包含电源正负极、转速信号输出、PWM调速信号输入，可以直接对接整车热管理控制器，实现闭环转速控制。

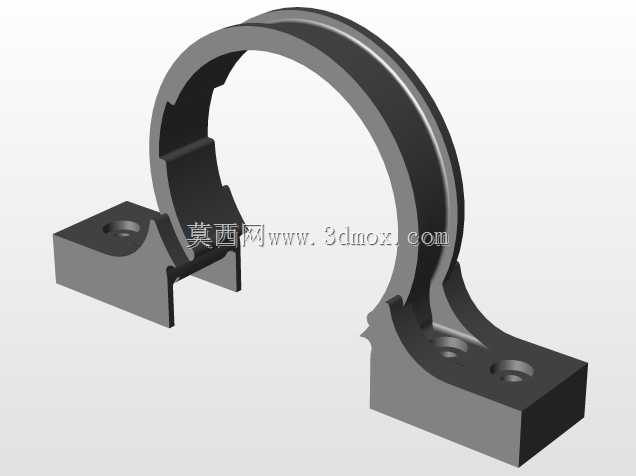

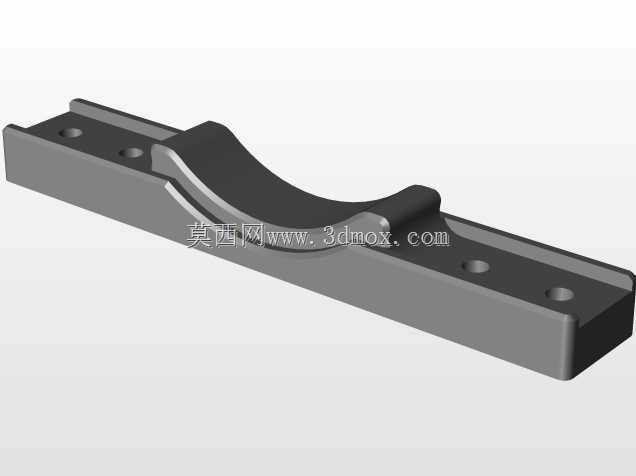

　　配套的安装支架和泵体外壳采用一体化的安装定位设计，支架上设置了两个带沉台的安装孔，孔位间距经过严格校核，匹配整车或者设备上的预装安装点，安装时只需要将两颗固定螺栓穿过沉台孔锁紧到预装的焊接螺母上即可完成泵体固定，沉台结构可以保证螺栓锁紧后端面不突出支架表面，避免和周边管路、线束产生干涉。支架和泵体的连接位置做了加强筋结构，在泵体工作产生振动的工况下，加强筋可以分散连接位置的应力，避免长期振动导致的支架开裂或者连接松动，同时支架的安装平面和泵体主轴保持严格的平行度公差，保证安装后泵轴不会因为安装面倾斜产生额外的径向载荷，延长内部轴承的使用寿命。

　　在内部结构的设计逻辑上，泵的叶轮采用离心式闭式结构，叶片为后弯式设计，这种叶片形式可以在保证足够输出扬程的同时，降低叶轮旋转过程中的水力损失，提升泵的整体工作效率，叶轮和电机转子采用同轴直连结构，取消了传统水泵的机械密封结构，采用湿式转子设计，转子腔和流道直接连通，冷却液可以直接流过转子表面，带走电机工作产生的热量，同时利用冷却液本身的润滑性支撑转子转动，不需要额外添加润滑脂，也不存在密封件磨损导致的冷却液泄漏问题，大幅提升了泵的长期工作可靠性。

　　从安装边界来看，泵体整体最大外径控制在合理范围内，轴向总长度从进水口端面到电气接插件最末端的尺寸经过紧凑化设计，在布置时只需要预留出管路插拔空间、接插件接线空间以及螺栓锁紧的操作空间即可，不需要额外预留过大的安装余量，非常适合在布置空间紧凑的新能源汽车前舱、工业设备电控柜内部等场景使用。泵体的进出水口方向和安装支架的相对位置经过多轮布局优化，在常规卧式安装状态下，进水口处于流道的最低位置，可以保证泵腔内部的空气在首次加注冷却液时能够顺利从出水口排出，避免泵腔内部存气导致的启动干磨、流量不足等问题，同时支架的安装脚高度经过计算，保证泵体底部和安装面之间留有足够的间隙，避免安装面的积水长期浸泡泵体外壳导致的腐蚀问题。

　　在实际选型匹配过程中，这类泵的流量扬程特性可以覆盖大部分小功率液冷回路的需求，在额定工作电压下，最大流量可以满足常规乘用车辆电机冷却回路的流量要求，输出扬程可以克服散热器、管路、换热板的流阻损失，保证冷却液在回路内的循环速度满足散热需求。支架的结构设计也充分考虑了通用安装需求，两个安装孔采用标准的螺栓孔径，除了车用场景外，在小型工业冷水机、服务器液冷单元、储能电池包温控系统中，也可以直接通过该支架完成泵体固定，不需要重新设计定制安装支架，缩短设备开发过程中的结构设计周期。
