车载双接口电控单元外壳结构设计

　　做车载电控部件结构设计快十二年，经手的ECU类外壳不下四十款，看到这款双接口壳体的第一眼，就能判断这是面向动力域或者底盘域的外挂式控制单元外壳，这类部件的应用场景大多集中在发动机舱周边、车架纵梁安装位这类工况相对恶劣的区域，不像座舱内的电控件对防护等级要求宽松，这类外挂壳体首先要扛住泥水飞溅、高低温交变、路面带来的持续振动，还要兼顾接插件的插拔维护便利性。

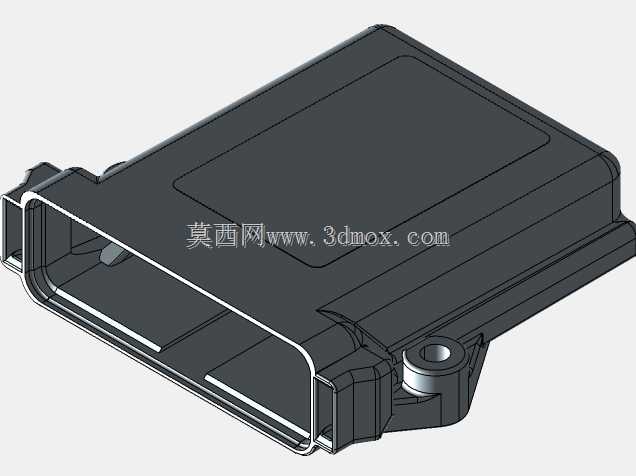

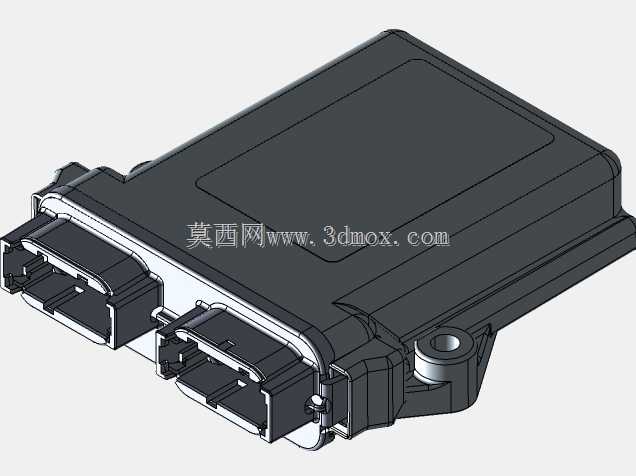

　　从结构上看，这款壳体采用上下扣合的分体式设计，上盖是平整的带微凸加强筋的平面，没有多余的外露凸起，一方面是避免安装时和周边管线、钣金件产生干涉，另一方面平整的上表面也方便后期粘贴产品标识、追溯二维码，不会因为曲面导致标签起翘脱落。壳体侧面伸出的两个平行布置的接插件接口，是按照车载标准连接器的安装尺寸做的限位结构，接口周边做了一圈凸起的密封挡边，装配的时候可以和连接器的密封圈紧密贴合，防止水汽、灰尘从接插件和壳体的配合缝隙渗入内部电路板，两个接口的间距留足了插拔操作空间，不会出现插一个接头时另一个接头挡手的问题，日常检修拔插线束的时候不用额外拆卸周边部件就能操作。

　　壳体侧方延伸出的带金属衬套的安装耳，是这类外挂电控件的典型设计，衬套采用压装嵌入的方式和塑料壳体结合，避免直接用螺丝锁附塑料壳体导致的柱体开裂，安装耳的位置做了局部加厚，和壳体主体之间用三角加强筋连接，在车辆持续振动的工况下，不会因为长期应力集中导致安装耳断裂。安装孔的中心距是按照车载电控件通用的安装跨距设计的，适配多数商用车、乘用车车架上的预留安装位，不用额外做转接支架就能直接固定，能减少整车装配的工序和零件数量。

　　设计这类壳体的时候，首先要考虑的是内部电路板的固定空间，壳体内部的筋位既要能卡住电路板的边缘，限制电路板在壳体内的窜动，又要预留出元器件的高度空间，特别是电容、接插件引脚这类突出高度较高的元件，不能和壳体内壁产生干涉。上下壳的扣合位采用止口结构，配合密封胶条可以实现IP67级别的防护，止口的错位设计也能在装配的时候起到定位作用，工人装配的时候不用反复对齐就能把上下壳扣合到位，减少装配出错的概率。

　　从安装边界来看，这款壳体的整体轮廓是方正的切角造型，四个边角都做了圆弧过渡，没有尖锐的棱角，一方面是避免安装的时候划伤装配工人的手，另一方面也能减少和周边管线的摩擦，防止管线长期被棱角磨破绝缘层。壳体的壁厚设计均匀，没有出现壁厚突变的位置，注塑生产的时候不会因为冷却速率不一致导致表面缩痕、内部应力集中的问题，适合采用玻纤增强尼龙材料批量生产，这种材料的耐温范围可以覆盖-40℃到125℃，完全满足发动机舱周边的温度工况，同时材料本身的抗冲击性能也能抵御行驶中带起的小石子飞溅冲击。

　　实际装车使用的时候，这类壳体内部会搭载主控芯片、驱动电路、通讯模块，负责采集传感器信号、输出控制指令，对接整车CAN总线，外壳除了提供物理防护之外，还能起到一定的电磁屏蔽作用，如果在壳体内壁喷涂导电涂层，就能减少外界电磁信号对内部电路的干扰，同时也避免内部电路的电磁辐射影响车上其他电子部件的正常工作。两个接插件分别负责电源输入、信号通讯和功率输出，分开布置的方式也能减少强电回路对弱电信号的干扰，提升控制单元的工作稳定性。

　　在建模阶段做结构校核的时候，首先要验证的是安装耳的静强度和疲劳强度，模拟整车全生命周期的振动载荷，确保安装耳不会出现疲劳断裂；其次要校核接插件的保持力，确保线束受到拉扯的时候，接插件不会从壳体上松脱；还要做密封路径的连续性检查，确保上下壳扣合、接插件装配之后，整个密封回路没有断点，满足防护等级要求。另外壳体表面的脱模斜度也要控制在合理范围，既保证注塑的时候能顺利脱模，又不会因为斜度过大导致壁厚偏差超出设计要求，影响和周边部件的装配间隙。
