双极防护型导轨安装保险丝座结构设计

　　在低压配电末端、工业控制柜内部、小型设备电源进线端这类场景里，单极保险丝座往往无法同时满足火线零线双路分断的防护需求，一旦零线出现异常过流却无法分断，后端设备依然会存在带电风险，双保险结构的保险丝座正是针对这类痛点设计的电气防护部件。这款双路集成的保险丝座采用标准DIN导轨适配结构，背部的卡扣结构可以直接卡装在35mm标准电气安装导轨上，和常规微型断路器、隔离开关的安装尺寸完全兼容，不需要额外打孔固定，在柜内排布时可以和其他低压配电元件并排安装，有效节省柜内安装空间，整体宽度对应两个标准模数位，高度方向和常规低压终端电器保持一致，柜内布线时进出线端子的位置刚好匹配常规走线槽的出线高度，不需要额外弯折导线做适配。从结构设计来看，

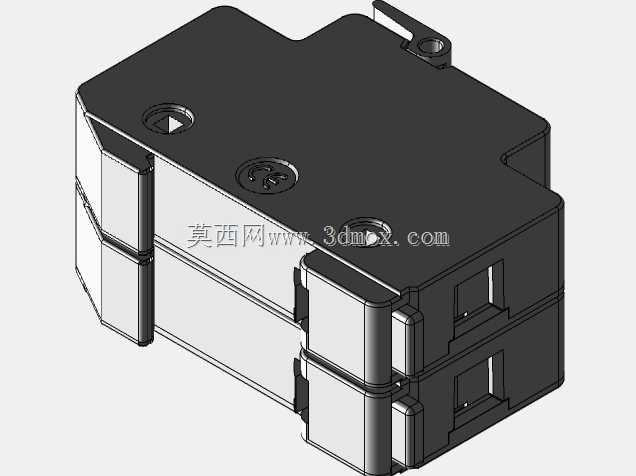

　　这款产品采用上下两层叠装的腔体结构，每一层对应独立的保险丝安装腔，两个腔体之间设置有绝缘隔离筋，避免两路电路之间出现爬电距离不足的问题，每个腔体都配置独立的翻盖式保险更换窗口，不需要拆下整个器件就可以单独更换某一路的熔断芯，窗口边缘设置有防脱卡扣，更换保险丝时翻盖不会完全脱落掉落，避免柜内狭小空间里小零件遗失的问题。进线端和出线端都采用压线式接线端子，端子的压线片做了防滑齿结构，适配1.5-6平方毫米的多股铜芯导线，拧紧螺丝后可以牢牢压紧线芯，不会因为设备运行时的振动出现导线松脱的情况，端子外部设置有绝缘防护挡板，即使接线完成后螺丝裸露的部分也不会被误触，满足低压电器的防触电要求。器件顶部设置有两个保险状态指示窗口，

　　当内部保险丝因为过流熔断时，窗口内的红色指示块会弹出，运维人员巡检时不需要断电拆盖就可以快速判断哪一路出现了熔断故障，大幅缩短故障排查的时间。外壳采用阻燃尼龙材质注塑成型，材料的阻燃等级达到V0级，即使内部保险丝熔断时产生电弧高温，也不会引燃外壳造成火情蔓延，外壳的拼接处做了迷宫式密封结构，可以阻挡柜内的灰尘、金属碎屑进入腔体内部，避免积尘造成的绝缘性能下降问题。在实际选型使用时，这款保险丝座适配标准10*38mm规格的圆柱形熔断体，额定工作电压支持AC400V以下的低压配电场景，单路额定电流可以根据搭配的保险丝规格覆盖从2A到32A的常用区间，既可以用在小型PLC控制柜的电源进线端做总过流保护，也可以用在自动化设备内部的分路供电回路里，给传感器、电磁阀、驱动模块等不同负载做独立的过流防护。设计过程中重点考量了不同安装场景下的兼容性，除了标准导轨安装的结构，器件底部也预留了两个螺丝安装孔，在没有导轨的小型设备外壳内部，也可以用M4螺丝直接固定在安装板上，适配更多非标准柜的安装需求。接线端子的螺丝采用标准十字槽结构，和常规电工工具完全匹配，现场接线不需要特殊工具就可以完成操作，每个接线端子旁边都模压有清晰的线序标识，避免接线时出现火线零线接反的问题。腔体内部的保险丝夹持件采用镀锡铜材质，既有足够的弹性保证和熔断体端帽的可靠接触，降低接触电阻避免长期工作发热，也有不错的抗氧化性能，在潮湿、

　　多粉尘的工业环境里也能长期保持稳定的接触性能，不会因为氧化造成接触不良、电压降过大的问题。整体结构的棱角处都做了R2以上的圆角处理，没有尖锐的边角，安装操作时不会划伤操作人员的手部，外壳表面做了细磨砂纹理，不容易残留指纹和污渍，长期使用后外观也不会出现明显的积污痕迹。在三维建模过程中，所有的配合尺寸都按照低压电器的相关标准做了公差预留，翻盖和腔体的配合间隙控制在0.2mm以内，既保证翻盖可以灵活开合，又不会出现过大的缝隙让灰尘进入，导轨卡扣的弹性臂厚度经过反复校核，既保证卡装到导轨上之后有足够的卡紧力，不会因为振动出现滑脱，又不会因为卡扣过紧造成拆卸困难，运维人员用一字螺丝刀撬动卡扣的解锁位就可以轻松把器件从导轨上拆下来。
