直流吸盘式螺线管电磁铁结构设计

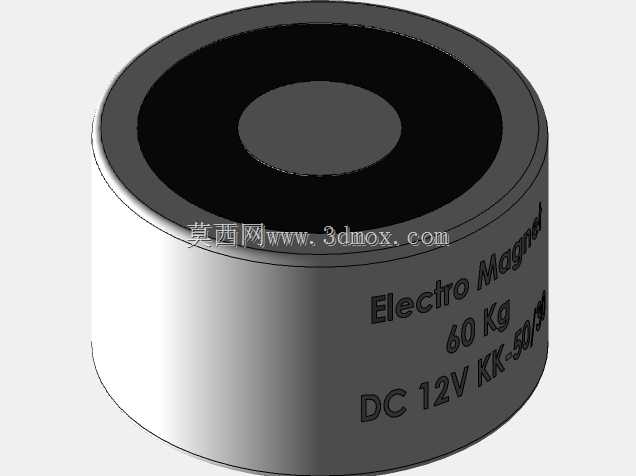

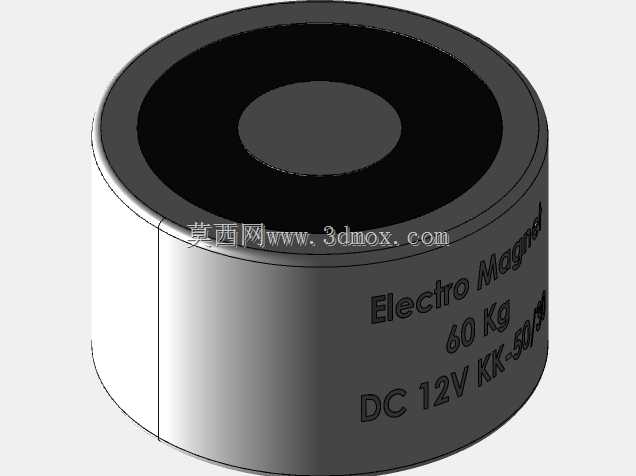

　　在自动化产线物料分拣、工装夹具快速锁止、小型工件搬运移载这类场景里，这类吸盘式螺线管电磁铁的出镜率一直不低，和永磁吸盘相比，它的核心优势在于吸力可控，仅在励磁通电状态下产生磁吸力，断电后剩磁极低，不会出现工件粘连无法脱开的问题，非常适配需要频繁吸放切换的工位。做这类元件的结构设计时，首先要明确磁路的闭合逻辑，整个结构以软钢材质的壳体作为磁轭，中间柱体与外圈侧壁形成闭合磁路，线圈绕制在骨架内填充在磁轭的环形空腔里，通电后电流产生的磁场会沿着磁轭、被吸附工件形成完整回路，把磁阻尽可能压到最低，才能在有限体积下实现足够的吸附力。从实际安装适配的角度看，这款电磁铁采用圆柱式外形，直径方向的安装边界为50mm，轴向总长度30mm，

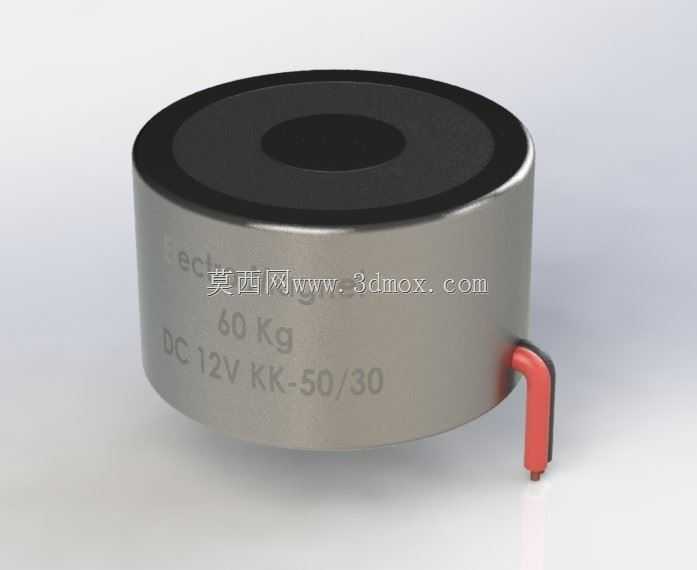

　　中心预留M6规格的螺纹安装孔，不管是直接拧装在工装板上，还是搭配支架固定在机械手末端，都不需要额外做复杂的转接结构，安装孔位的公差设计要控制在0.1mm以内，避免安装后出现端面倾斜，导致和被吸附工件之间存在气隙——别小看这零点几毫米的气隙，磁阻会随气隙增大呈指数级上升，吸力可能直接折损一半以上。线圈的出线端做了侧向引出的红色绝缘护套设计，引线方向和安装端面垂直，不会在吸附工件时被夹在磁轭端面和工件之间，护套本身采用耐温绝缘材质，既可以避免引线根部反复弯折出现断线，也能防止安装过程中引线绝缘层被金属棱角划破造成短路。设计时还要考虑工作温升的问题，这类电磁铁多为短时工作制，持续通电时线圈的功耗会转化为热量，

　　软钢磁轭本身就是良好的散热载体，外壳的光滑圆柱面可以和周围空气充分接触散热，只要工作环境温度在常规工业场景范围内，就不会出现线圈过热烧毁的问题。在实际选型匹配时，首先要确认被吸附工件的材质，只有低碳钢、工业纯铁这类铁磁性材料才能被可靠吸附，不锈钢、铝、铜这类非导磁材料是无法产生吸力的；其次要确认工件的接触面积，工件的吸附面要完全覆盖电磁铁的环形磁极面，如果工件尺寸过小，磁路无法完全闭合，实际吸力会远低于额定值；另外还要考虑安装面的平面度，如果工件表面有凸起、锈层或者油漆涂层，相当于人为增加了气隙，需要提前做表面处理才能保证吸附可靠性。这类电磁铁的应用场景远不止工业搬运，在门禁锁具、自动化设备的安全门联锁、小型升降机构的位置保持、

　　测试治具的快速压紧场景里也经常用到，结构设计时没有多余的冗余部件，整体结构紧凑，外壳做了防锈镀层处理，在普通车间环境下长期使用也不会出现锈蚀卡滞的问题。建模过程中要特别注意线圈腔体的密封设计，线圈绕制完成后会用绝缘灌封胶填充整个空腔，既可以固定线圈避免工作时出现晃动，也能阻挡车间里的切削液、粉尘进入腔体内部，提升元件的环境适应性。磁极端面的加工粗糙度要控制在Ra1.6以内，尽可能降低和工件接触时的缝隙，同时端面要做发黑处理，避免长期使用出现锈蚀影响吸附效果。引线的长度可以根据实际安装场景调整，但根部的护套要和磁轭外壳做可靠固定，能承受一定的拉拽力不会把引线从线圈上扯脱。从磁路优化的角度，磁轭的拐角处都做了圆角过渡，避免磁场在尖角位置出现饱和，让整个磁路的磁通分布更均匀，不会出现局部磁饱和导致整体吸力上不去的问题。
