16通道PWM舵机驱动控制板结构设计

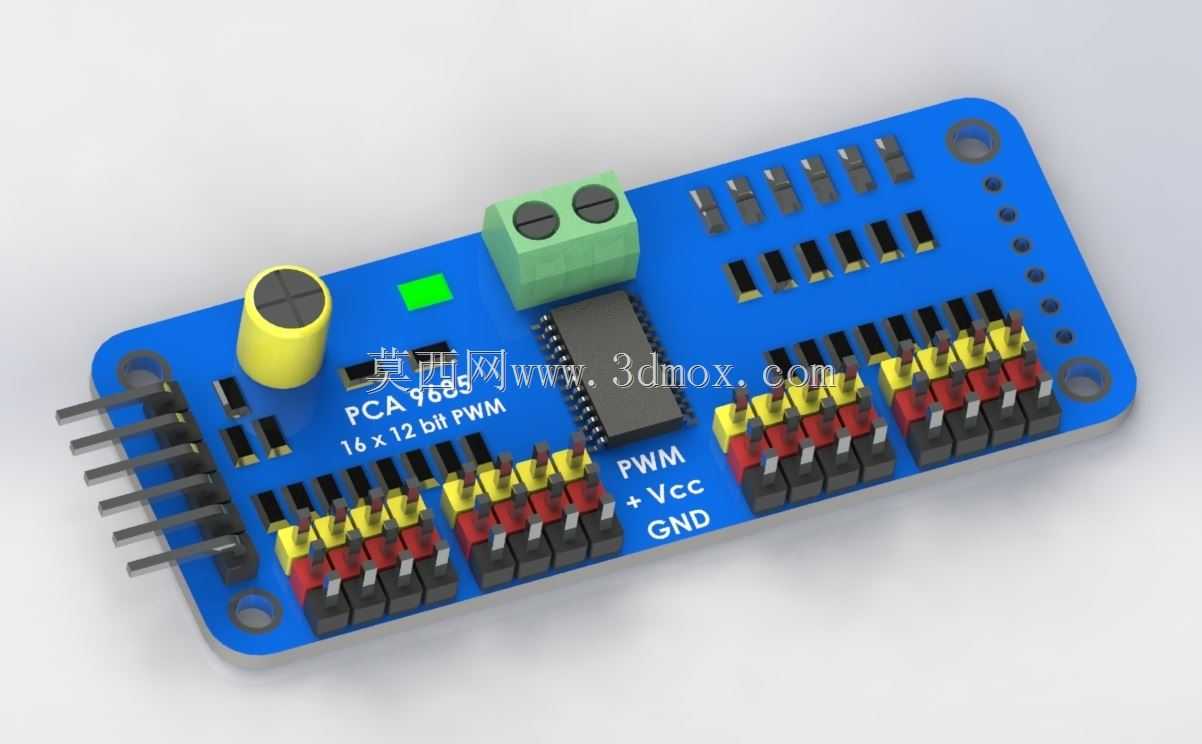

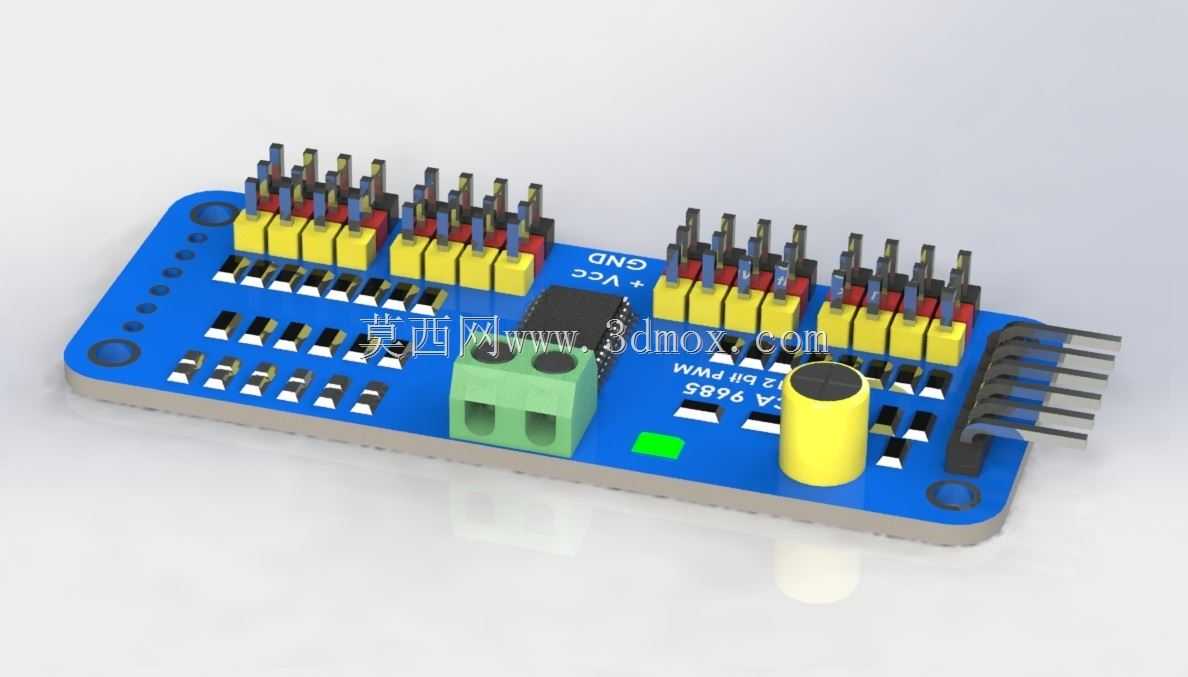

　　这款16路舵机驱动模块的结构设计，完全围绕嵌入式开发场景下多舵机协同控制的实际需求展开，在做结构布局时最先考虑的是接线便利性与安装兼容性，毕竟这类模块大多搭配Arduino、树莓派这类开源主控使用，用户群体覆盖学生创客、小型自动化设备开发者、机器人竞赛参赛队伍，实际使用时经常需要快速拆装、调整接线，所以结构上的容错性设计很重要。

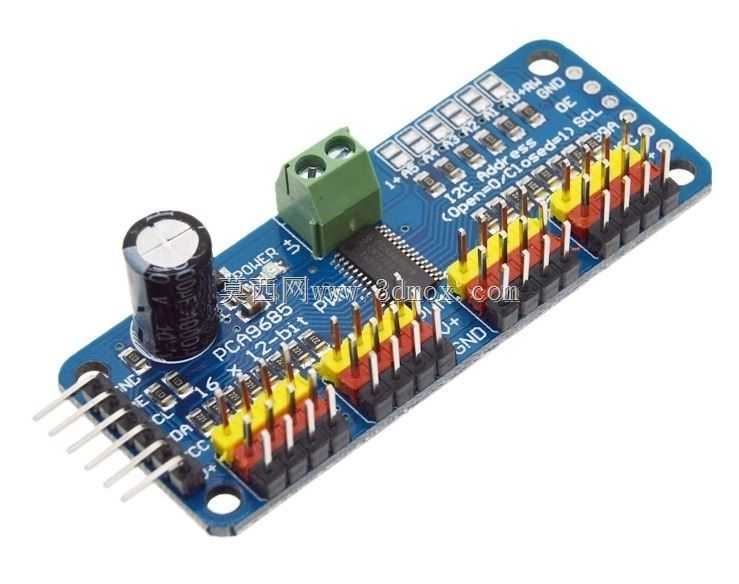

　　从功能实现层面看，模块核心采用PCA9685控制芯片，通过I2C接口与主控通信，仅需两根信号线就能实现16路舵机的独立PWM信号输出，12位的分辨率可以让舵机转动角度控制精度达到0.09度左右，足够满足绝大多数小型机械臂、多足机器人、仿生动作装置的控制需求。结构设计时特意将电源输入端子设置在板边一侧，采用大电流绿色接线端子，支持独立供电输入，毕竟多路舵机同时动作时的峰值电流较高，直接从主控取电容易出现电压跌落导致舵机抖动甚至主控复位的问题，独立供电端子的位置预留了足够的接线操作空间，即使使用较粗的硅胶电源线也能顺利拧接固定，不会和周边的排针、元件产生干涉。

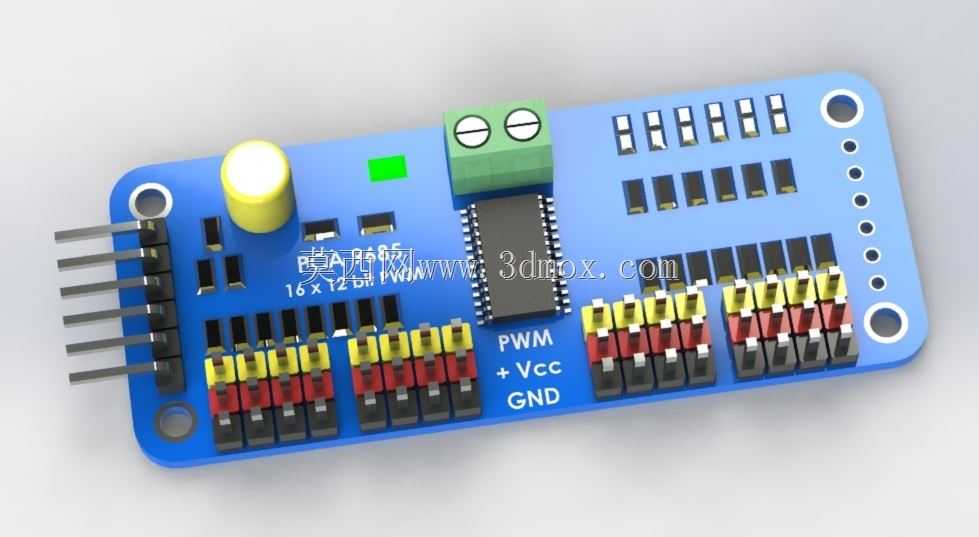

　　板上的舵机接口采用统一的3Pin排针布局，针脚定义严格遵循通用舵机的标准顺序，信号、Vcc、GND依次排列，每一组接口旁都预留了红黄黑三色的丝印标识，用户接线时不需要反复核对定义，能大幅减少接反烧坏舵机的概率。排针的间距采用标准2.54mm规格，既可以直接插装杜邦线连接舵机，也可以搭配配套的彩色卡扣式接线端子，在长期固定使用的设备中能避免震动导致接线松脱。模块上的电源指示灯设置在板卡左上区域，采用绿色贴片LED，位置醒目，通电后可以快速判断供电是否正常，不会被接线或者外接元件遮挡。

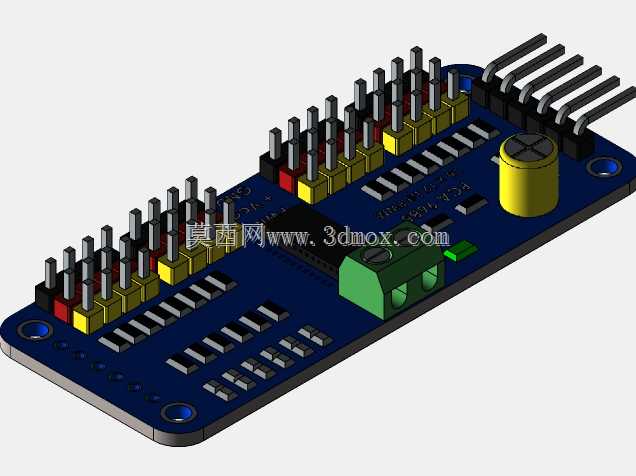

　　安装边界的设计上，板卡整体采用圆角矩形的PCB外形，四个角位置都预留了标准3mm直径的安装孔，孔位间距符合通用小型电子模块的安装规范，可以直接用铜柱固定在亚克力支架、铝型材框架或者3D打印的设备壳体上，安装孔周边做了足够的铺铜隔离，不会因为固定螺丝的金属部分造成板卡短路。板卡的整体厚度控制在1.6mm标准PCB厚度，所有直插元件的焊接高度都经过核算，最高的电解电容顶部距离板面高度不超过12mm，板载的黄色电源滤波电容特意选择了矮身型号，避免在层叠安装时和上层板卡产生空间冲突。

　　在实际应用场景中，这类驱动板经常被用在小型桌面机械臂的关节控制、六足/四足仿生机器人的舵机协同驱动、智能小车的转向与机械爪控制、动态沙盘的动作机构驱动、展会互动装置的动作执行单元里，结构设计时特意在I2C通信接口的位置预留了级联用的排针焊点，用户需要扩展更多舵机通道时，可以直接通过板载的地址选择焊盘设置不同I2C地址，多块板卡级联时不需要额外飞线，顺着排针就能直接拼接固定，最多可以级联62块板卡实现近千路舵机的同步控制，足够满足中大型互动装置的控制需求。

　　信号走线的布局上，所有PWM输出走线都做了等长处理，尽量缩短从芯片引脚到舵机排针的走线距离，减少信号传输过程中的干扰，电源走线做了加宽处理，大电流路径的走线宽度超过2mm，能承受单路最高1A的持续电流输出，满足大扭力金属齿舵机的供电需求。板卡边缘的定位孔到板边的距离留足了3mm余量，安装时即使使用普通的十字螺丝也不会出现螺丝头超出板边的情况，在紧凑的设备内部安装时不会和周边结构件产生刮蹭。另外考虑到用户可能会在板卡上加装散热片，主芯片的周边预留了足够的空旷区域，没有布置过高的元件，即使粘贴10mm见方的小型散热片也不会和周边元件干涉，长时间连续运行时芯片的散热效率也能得到保障。
