直径250间距150螺旋输送设备结构

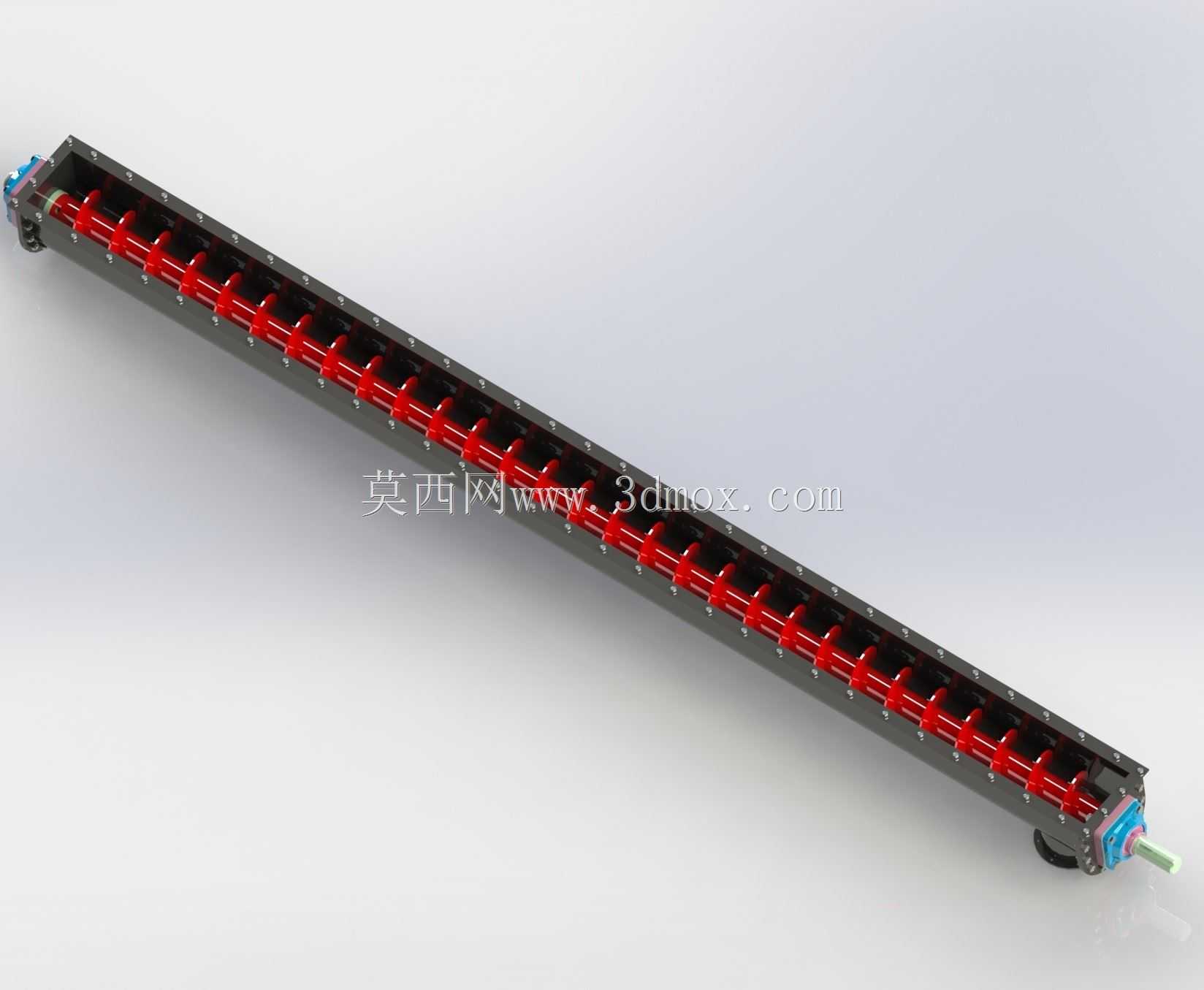

　　在散料连续输送的工程场景里，这类小规格螺旋输送设备常被布置在粮食加工、建材配料、化工粉体投料的工位衔接处，承担短距离水平或小倾角的散状物料转运任务，适配粉状、颗粒状、小块状的非粘性物料，比如水泥生料、粮食谷物、塑料粒子这类流动性适中的物料，避免采用皮带输送时的撒料、扬尘问题，同时占用的横向安装空间远小于同输送量的皮带机，适合厂房空间局促、输送路径直线性好的工位布局。从结构设计逻辑来看，该设备采用U型槽体作为物料承载主体，槽体上沿布置的法兰边用于安装密封盖板，防止输送过程中粉尘外溢，槽体两端的端座组件集成了轴承安装位与轴封结构，一端预留动力输入接口，可配套减速电机直接驱动螺旋轴转动，另一端设置尾轴支撑，保证长轴运转的同轴度，

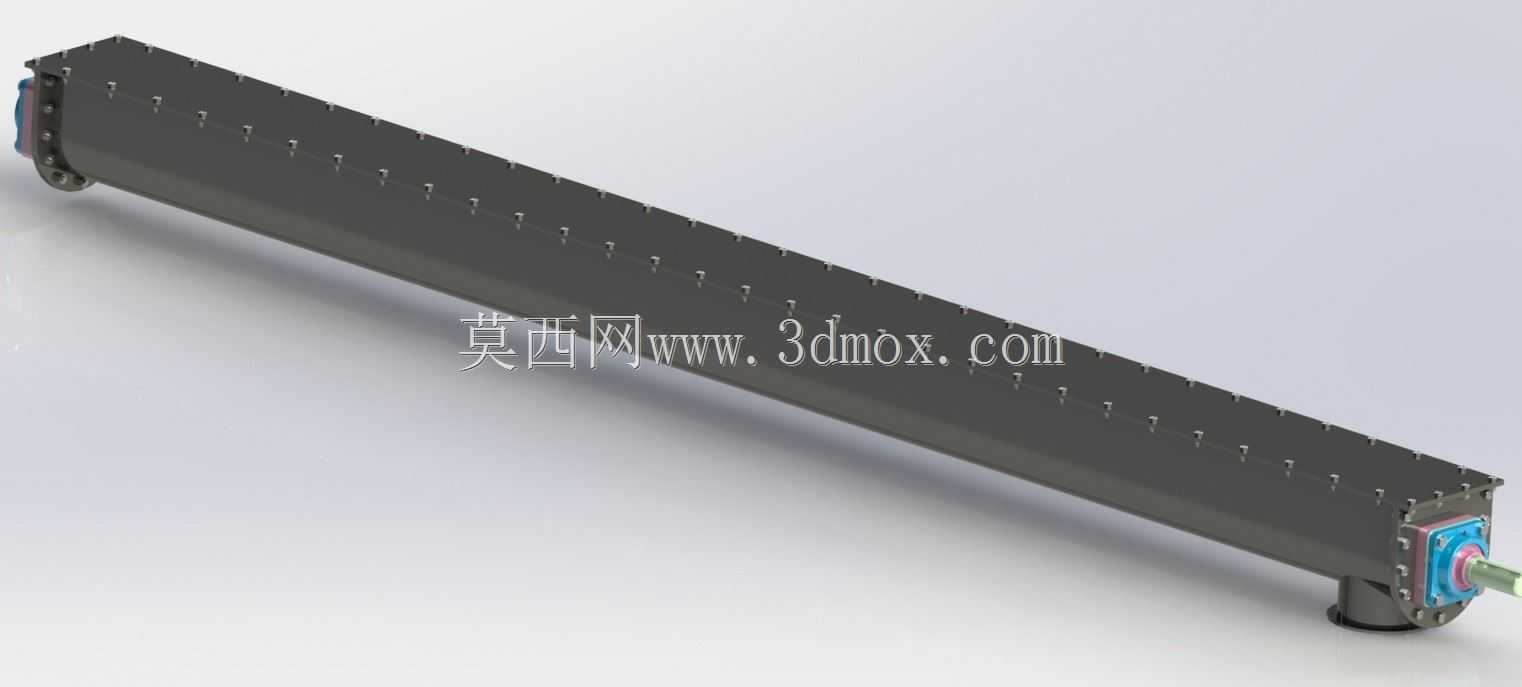

　　避免螺旋叶片刮蹭槽体内壁。螺旋叶片采用等螺距设计，螺距尺寸为150mm，叶片外径与槽体内壁预留合理间隙，既避免运转卡滞，又能减少物料残留，螺旋轴与端座的密封部位采用填料密封结构，适配粉体物料的密封需求，防止细粉从轴端缝隙漏出。设备的安装边界方面，整体为长条形卧式结构，槽体截面宽度匹配250mm直径的螺旋叶片，底部设置的支撑脚可直接通过膨胀螺栓固定在设备平台或地面基础上，安装时需保证整体直线度偏差在允许范围内，避免螺旋轴运转时产生额外径向力，缩短轴承使用寿命。进料口通常设置在槽体上盖的起始端位置，可对接上方料仓的卸料口，出料口设置在槽体底部的末端位置，可对接下方的配料秤、提升机或者下一工序的进料口，整个输送过程在封闭槽体内完成，

　　能有效减少车间内的粉尘污染，改善作业环境。在实际选型适配时，该规格的螺旋输送机输送量适配中小产能的生产线，转速通常控制在合理区间，避免转速过高导致物料被抛起无法向前输送，也不会因转速过低造成输送效率不足，槽体的分段法兰连接结构方便长距离输送时的拼接，也便于后期检修时拆开槽体清理内部残留物料、更换磨损的螺旋叶片。端座的轴承选用带座外球面轴承，具备一定的调心能力，可抵消安装时的少量同轴度误差，同时轴承座外侧设置的注油嘴可定期补充润滑脂，延长轴承的维护周期。动力端的连接可采用联轴器直连，也可根据安装空间需求采用链传动结构，适配不同的动力布置位置，当设备需要倾斜布置时，适当降低螺距或者增加转速，抵消物料因重力产生的下滑趋势，

　　保证输送效率稳定。这类设备的三维建模过程中，需要重点关注螺旋叶片的成型逻辑，采用螺旋线扫描生成实体，保证叶片的导程与设计值一致，槽体的折弯、法兰孔的位置都需要符合焊接装配的工艺要求，端座的轴承安装位、密封槽尺寸都要匹配标准件的安装尺寸，避免后期装配时出现干涉。在实际生产应用中，这类小直径螺旋输送机常作为配料系统的给料设备，通过控制转速来调节给料量，搭配变频电机可实现输送量的无级调节，满足不同配方的配料精度要求，相较于其他给料设备，螺旋给料的结构更简单，维护成本更低，对物料的适应性更强，不会因为物料的少量结块就出现卡停故障，日常维护仅需定期检查轴承温度、密封部位的漏料情况，定期补充润滑即可，不需要复杂的日常保养流程。
