台式机离心式散热冷却模组结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:496699
  • 台式机离心式散热冷却模组结构设计
  • 台式机离心式散热冷却模组结构设计
  • 台式机离心式散热冷却模组结构设计
  • 台式机离心式散热冷却模组结构设计
  • 台式机离心式散热冷却模组结构设计

  这套风冷散热结构主要面向紧凑型台式机、一体机以及迷你ITX机箱的CPU散热场景,区别于常规塔式侧吹散热器的轴向出风设计,采用离心式鼓风结构,能够在有限的机箱内部空间里完成定向风道引导,避免小机箱内散热气流乱流导致的热量淤积。从实际装机适配来看,这类侧吹离心散热模组的安装边界需要严格匹配主板CPU插槽周边的电容、内存插槽高度,整体厚度控制在常规内存马甲高度以内,不会出现安装后与高规格内存、主板供电散热片干涉的问题,鳍片端的出风方向直接对准机箱后部的IO排风位,能够将CPU产生的热量直接排出机箱外,不会在机箱内部形成热循环。

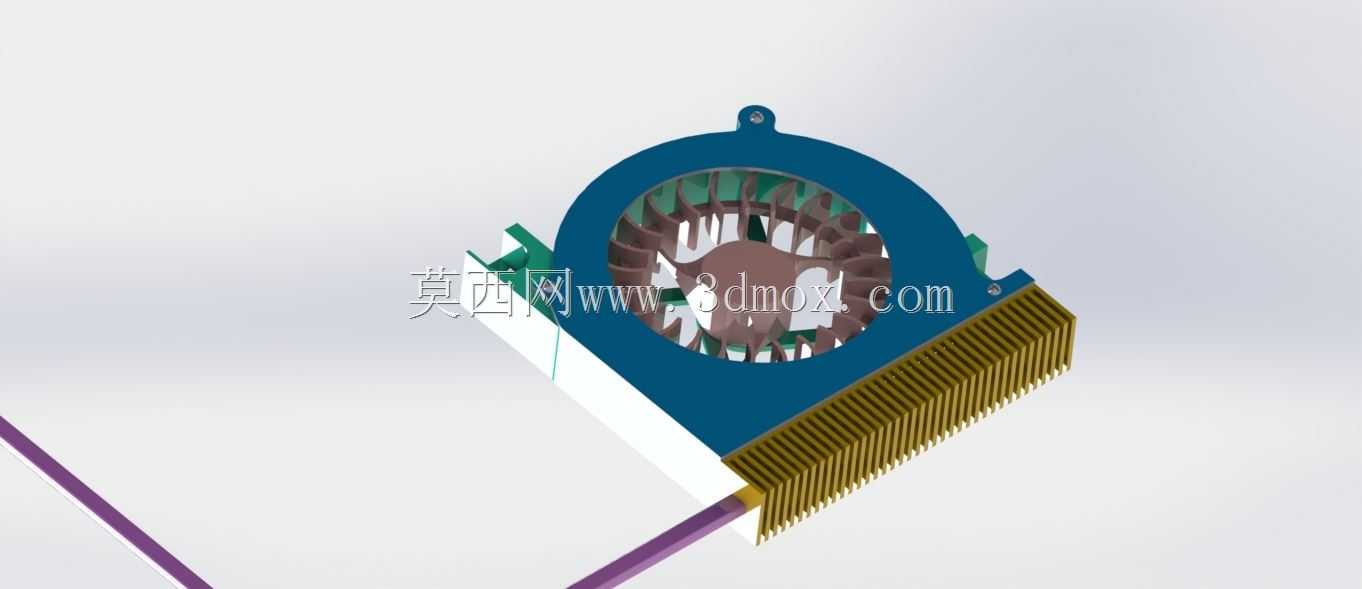

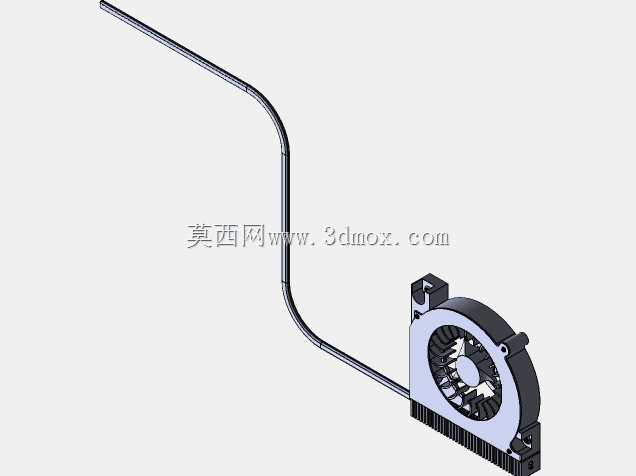

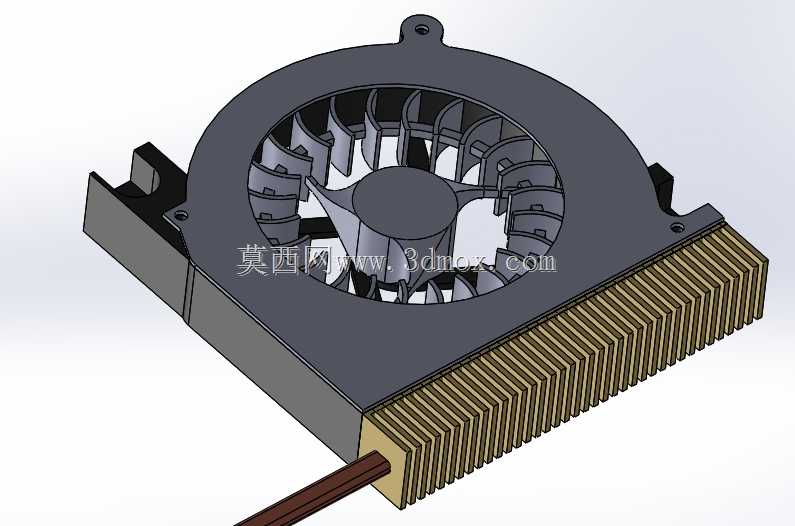

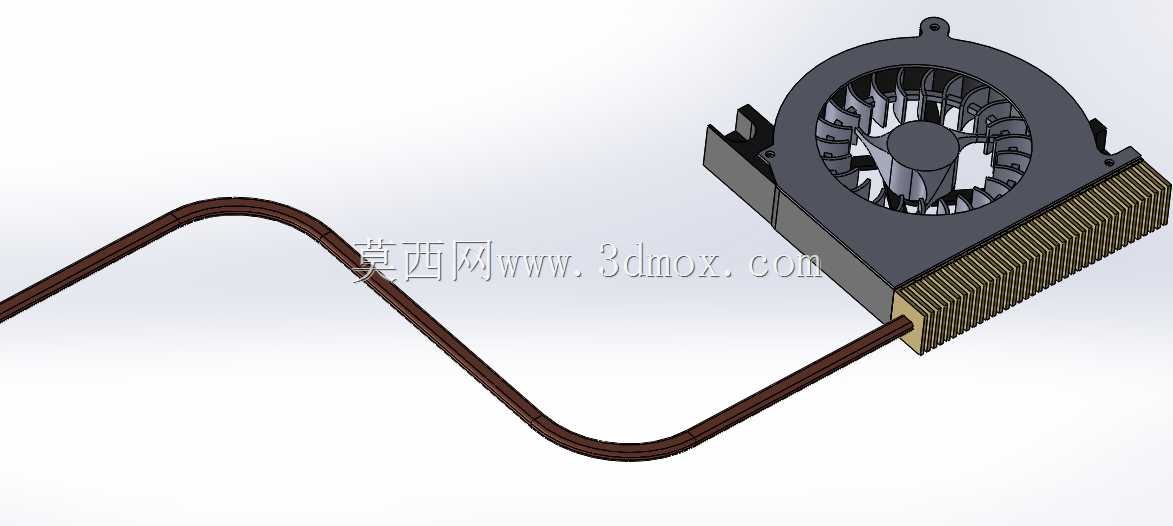

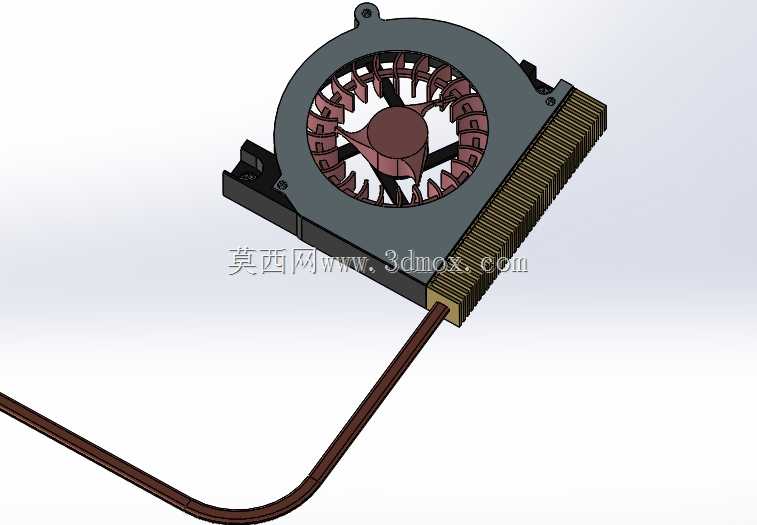

  结构设计上,离心风轮采用多叶片前倾式设计,叶片曲面经过弧度优化,在相同转速下能够产生更高的风压迫使气流穿过密集的铝制散热鳍片间隙,鳍片采用扣合式工艺与导热底座连接,导热底座直接贴合CPU顶盖表面,热管穿过底座与鳍片阵列形成完整的导热路径,能够将CPU满载运行时产生的热量快速均匀分散到整个鳍片表面,再通过离心风扇产生的高速气流带走热量。风扇的固定支架采用一体化注塑成型结构,既承担风轮的定位固定作用,也作为风道的围挡结构,避免气流从非鳍片方向泄漏,保证所有鼓出的气流都能穿过鳍片间隙,提升散热效率。

  从安装适配维度考虑,整个模组的固定孔位完全适配主流台式机主板的CPU散热安装孔距,不需要额外的转接支架,安装时只需要对准孔位拧紧固定扣具即可完成装配,供电接口采用标准的主板风扇插针,能够直接被主板识别并根据CPU温度动态调整风扇转速,在低负载工况下降低转速减少运行噪音。日常使用场景中,这类散热模组能够满足中端桌面级CPU的解热需求,不需要额外占用机箱的垂直空间,尤其适合对机箱尺寸有严格限制的办公用台式机、客厅迷你主机等场景,相比下压式散热器能够避免气流直吹主板供电区域导致的灰尘堆积问题,同时定向出风的设计也能辅助带走主板周边供电元件、内存颗粒产生的附带热量,提升整个机箱内部的散热稳定性。

  设计过程中需要重点考量风轮与风道的间隙控制,间隙过大会导致风压泄漏降低散热效率,间隙过小则容易在风扇运转时出现风轮蹭到风道壁的异响问题,同时鳍片的间距设计也需要平衡风阻与散热面积,鳍片过密会导致风阻过大,气流无法顺利穿过鳍片带走热量,鳍片过疏则会减少有效散热面积,无法满足CPU满载时的解热需求。导热底座的平面度也有严格的工程要求,平面度误差控制在0.1mm以内,保证与CPU顶盖的贴合紧密性,减少接触热阻,避免因为贴合间隙导致的导热效率下降。整个模组的走线位置也做了内嵌式设计,风扇供电线沿着支架边缘排布,不会被风轮剐蹭,也不会在安装时与周边主板元件产生干涉。
