哈雷摩托齿轮箱装配检修工装夹具

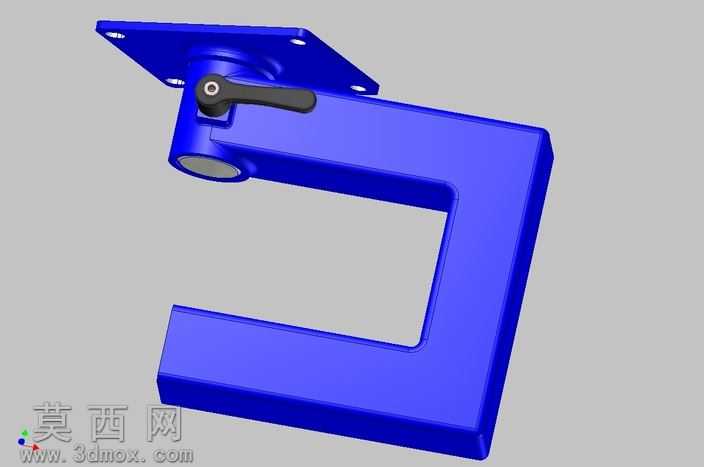

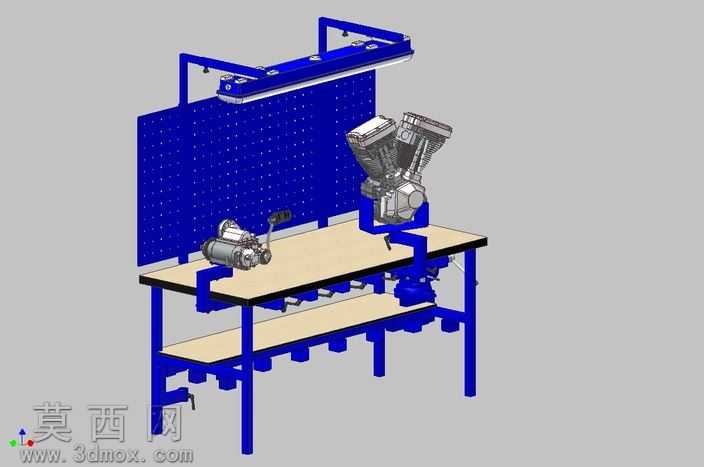

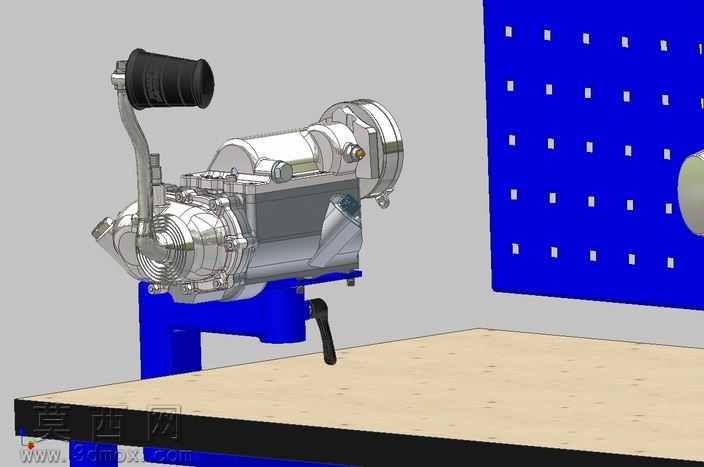

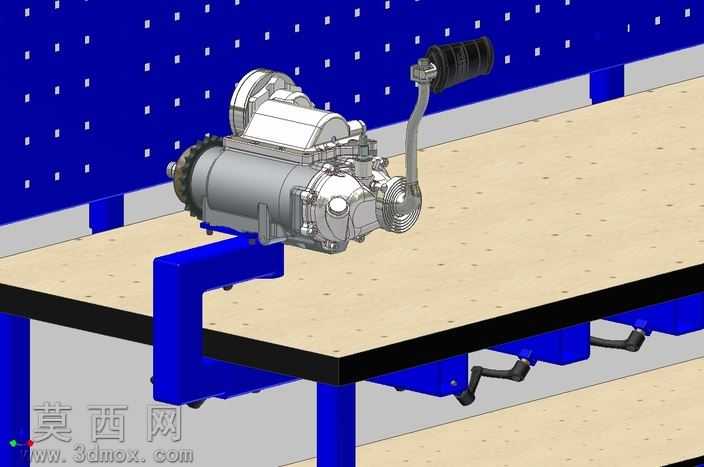

本作品为针对哈雷摩托齿轮箱设计的专用装配检修工装夹具，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装的设计规范，对每一处连接结构、定位点位、支撑部件都做了精准的尺寸约束，确保模型各部件无干涉、装配逻辑完全符合实际生产使用需求。渲染阶段采用写实工业渲染方案，对工装的金属支撑框架赋予深蓝色哑光金属漆材质，还原工业工装常用的喷塑表面质感，工作台面赋予浅米色耐磨层压板材材质，模拟实际车间工作台的防滑耐磨台面特性，上方的洞洞板挂板赋予蓝色多孔金属板材质，精准还原挂板的孔洞阵列结构，顶部的工作灯赋予金属灯架与磨砂灯罩材质，呈现出真实工业照明灯具的质感，被夹持的哈雷齿轮箱与启动电机部件则分别赋予铸铝金属、发黑金属等对应材质，还原摩托零部件的真实表面肌理。结构设计上，工装采用双层方管焊接框架结构，底部设置均匀分布的可调支撑脚，可适配不平整的车间地面，保证工作台整体稳定性；台面上方设置专用定位夹持机构，可精准固定哈雷摩托齿轮箱的安装基准位，避免装配或检修过程中工件移位，旁侧配套设置启动电机的定位放置位，方便检修过程中零部件的有序摆放；背部的多孔挂板可配套挂钩悬挂各类检修工具，顶部的长条形工作灯可提供充足的作业照明，台面下方设置置物层架，可放置检修所需的工具、耗材与待装配件，整体结构充分考虑摩托齿轮箱检修作业的操作流程，从人体工学角度优化了各操作区域的高度与位置，减少作业人员的无效动作。设计思路围绕哈雷V缸摩托齿轮箱的专属检修需求展开，区别于通用工装的泛用性设计，该夹具的定位结构完全匹配哈雷齿轮箱的外形轮廓与安装点位，可实现工件的快速装夹与精准定位，同时整合了工具收纳、作业照明、配件存放等实用功能，让整个齿轮箱装配、拆解、检修作业可以在单一工装上完成，有效提升维修作业的效率，减少工件磕碰损伤的概率，整体模型结构完整，细节丰富，可直接用于工装加工参考、维修作业场景搭建等用途。
