工业储能铅酸蓄电池结构三维设计

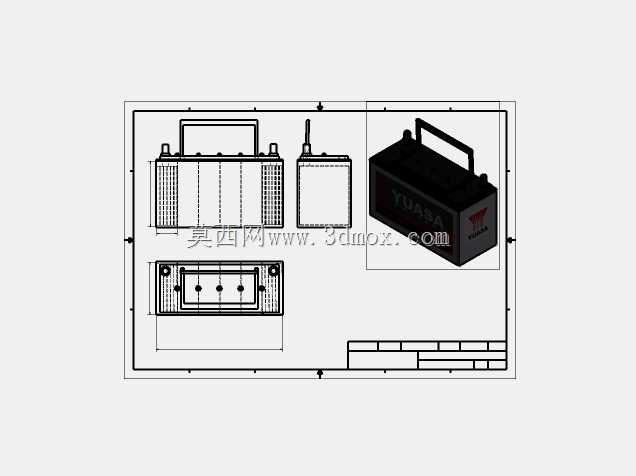

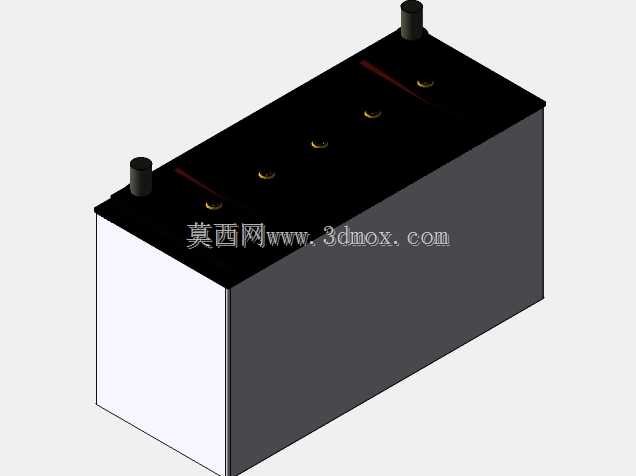

　　在工业直流供电系统、后备电源配套场景中，铅酸类储能蓄电池是保障断电状态下核心控制回路、应急照明、信号传输单元持续运行的核心部件，本次完成的蓄电池结构三维建模，完全围绕工业现场实际安装、接线、运维的全流程需求展开，没有做多余的装饰性结构设计，所有特征都对应实际生产装配的工艺要求。从外形尺寸边界来看，模型严格遵循工业常用大容量铅酸蓄电池的安装尺寸规范，整体为长方体规整结构，壳体侧面预留的安装定位槽、底部的防滑支撑凸台，都对应实际机柜安装时的固定点位，建模时特意将壳体的拔模斜度控制在1.5度，既满足注塑壳体的脱模工艺要求，也不会因为斜度过大占用相邻安装位的空间，顶部的极柱位置按照行业通用的极间距设计，正负极端柱的高度差控制在2mm以内，

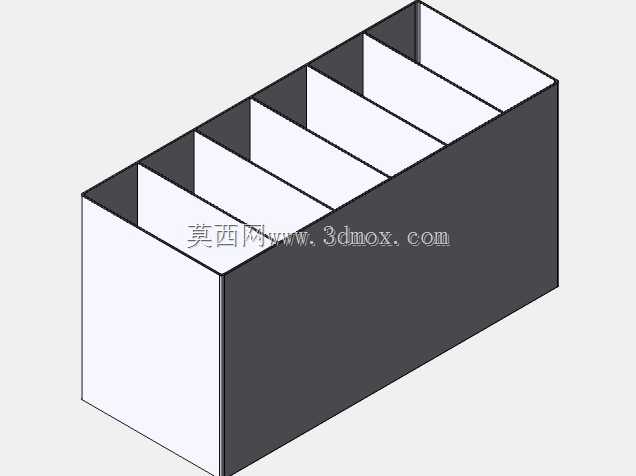

　　避免接线时出现极性误接的风险，极柱根部的密封凸台结构也做了1:1还原，对应实际生产中极柱与壳体之间的密封胶填充空间，防止使用过程中电解液渗漏。设计思路上没有追求花哨的外观效果，而是把结构可靠性放在第一位，壳体的壁厚按照3.5mm均匀设置，加强筋分布在壳体内腔的侧壁与底部，筋条高度12mm、厚度2mm，既可以提升壳体的抗形变能力，避免注液后壳体鼓胀，也不会过多占用内部的极板容纳空间，顶部的注液孔盖按照等间距排布，每个孔位的密封槽结构都做了细节还原，对应实际使用中电解液加注、后期维护补液的操作需求，注液孔之间的凹槽是为了方便运维人员快速识别单格电池的状态，减少日常巡检的识别成本。从实际应用场景出发，这类蓄电池常被安装在直流屏柜、UPS电源主机柜、通信基站后备电源架上，所以建模时特意将壳体的棱边做了R3的圆角处理，避免安装搬运过程中锐边划伤操作人员，也减少机柜内线缆被棱边磨损绝缘层的风险，顶部的提手安装位（虽然本款大容量电池为底部承重安装，侧面预留的叉车槽位对应重型电池的搬运需求）也按照实际承载要求做了局部加厚处理，保证搬运过程中结构强度足够。在功能特性的还原上，模型区分了壳体的上盖与下壳两个核心装配体，上盖与下壳的配合面做了止口结构设计，止口的配合间隙设置为0.3mm，对应实际生产中超声波焊接或者密封胶粘接的工艺间隙，保证配合后的密封性能，极柱的接线端面做了防滑滚花结构的简化还原，对应实际接线时接线端子与极柱的接触摩擦力要求，

　　避免接线螺栓紧固后端子出现转动松脱的问题。很多初入结构设计的工程师在做这类电源部件建模时，往往只做一个长方体块加两个圆柱极柱就草草了事，忽略了实际安装、运维、工艺层面的细节要求，比如极柱的突出高度如果建模时设置过高，会导致机柜内的安全绝缘距离不足，容易引发极间短路风险；如果壳体壁厚设置不均匀，注塑生产时会出现缩痕、翘曲等缺陷，直接导致零件报废；如果底部没有设置防滑凸台，电池安装在机架上长时间使用后，可能因为设备振动出现移位，拉扯接线线缆导致供电中断。本次建模过程中，特意参考了工业现场多款主流大容量铅酸蓄电池的实测尺寸，将安装孔位的中心距、极柱的直径、注液孔的排布间距都做了参数化设置，方便设计人员根据不同的容量需求快速调整整体尺寸，

　　比如需要调整为小容量型号时，只需要修改壳体的长度参数，减少内部单格极板的数量，对应的注液孔数量、加强筋排布都可以通过参数化关联快速更新，不需要重新绘制全部特征。另外，模型的外观分色也按照实际产品的常规配色设置，壳体侧面为深灰色耐候材质面，正面为白色标识粘贴面，方便后期在模型上添加型号标识、参数铭牌的贴图，极柱采用黑色标识区分，和实际产品的外观保持一致，便于在做整柜装配的三维评审时，直观识别电池的安装方向与极性位置，减少装配评审时的识别错误。在安装边界的校核上，模型预留了接线端子的安装空间，极柱顶部到上盖平面的高度足够容纳常规的铜接线端子与紧固螺栓，不会出现螺栓紧固后与机柜内其他金属部件距离过近的问题，壳体侧面与相邻安装部件的安全间隙也按照电气安全规范做了预留，保证安装后绝缘距离满足低压配电的安全要求。
