回转式滚筒传动机构三维结构设计

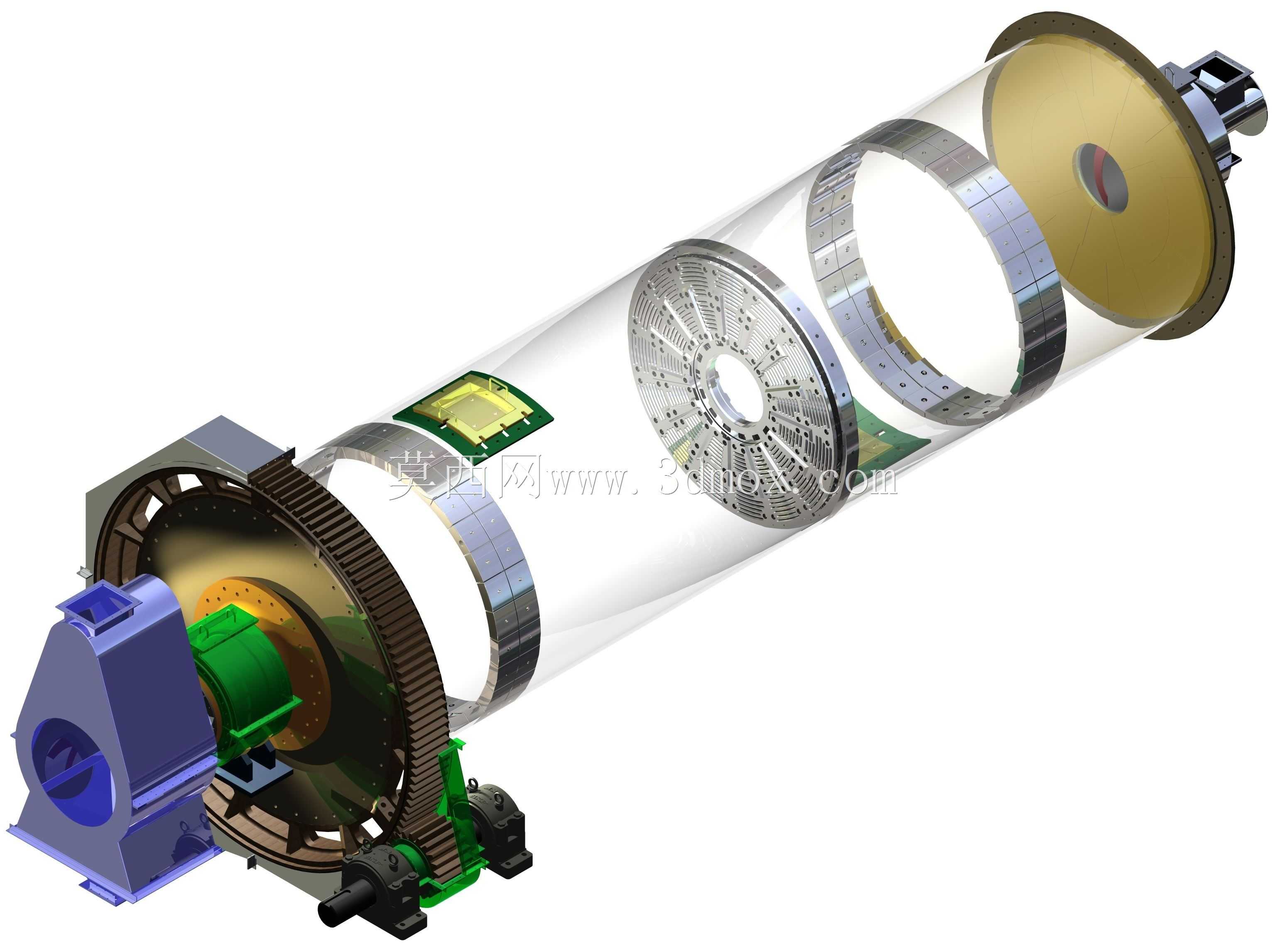

　　这套回转式滚筒传动机构，主要面向散状物料的连续处理工况设计，常见应用在物料烘干、颗粒筛分、连续混料、湿法研磨这类生产场景中，作为核心承载回转单元承担物料的输送与工艺处理动作。从结构组成来看，整套机构包含卧式布置的圆柱形筒体、两端的端盖支撑结构、筒体外侧的大齿圈传动副、侧边的驱动安装座、以及多组沿筒体周向布置的支撑托轮组件，筒体内部预留了不同工艺构件的安装位，可根据实际生产需求加装扬料板、筛网、衬板等功能部件，适配不同的工艺处理要求。

　　设计过程中优先考虑了长周期连续运行的稳定性，筒体采用薄壁圆筒加环形加强筋的结构形式，既控制了整体自重，又能保证筒体在满载物料回转时的径向刚度，避免长筒体运行中出现挠曲变形导致的两端密封磨损、齿圈啮合偏载问题。两端的端盖采用分体式法兰连接结构，与筒体端部的法兰通过止口定位，保证装配时的同轴度要求，端盖中心预留了轴头安装位，可根据工况选择通轴结构或者定心支撑结构，适配不同的进料、出料布置需求。

　　传动部分采用开式齿轮传动方案，大齿圈通过分段法兰连接固定在筒体靠近驱动端的位置，这种分段式设计方便后期齿面磨损后的更换维护，不需要整体拆卸筒体就能完成齿圈的拆装作业。驱动侧的安装座集成了减速机安装位、小齿轮轴支撑轴承位以及张紧调节结构，安装时可通过调整螺栓微调小齿轮与大齿圈的啮合侧隙，保证齿轮传动的接触精度，降低运行过程中的冲击噪音与齿面磨损速率。支撑部分采用多组托轮沿筒体周向90度间隔布置，托轮与筒体上的滚道面接触，既承担筒体及内部物料的径向载荷，又能通过托轮的轮缘结构限制筒体的轴向窜动，不需要额外设置轴向止推结构就能保证筒体回转时的轴向定位精度。

　　从安装边界来看，整套机构的安装基准为底部的支撑座安装面，所有托轮组件、驱动安装座都统一集成在共用底座上，现场安装时只需要调整底座的水平度就能保证各部件的相对位置精度，不需要现场反复配焊调整各支撑点的位置。筒体的长度与直径比例可根据处理产能调整，常规工况下长径比控制在3:1到6:1之间，既保证物料在筒体内的停留时间满足工艺要求，又不会因为长径比过大增加筒体的加工与支撑难度。筒体两端的轴头中心高统一，可直接对接前后端的进料溜槽、出料罩以及密封组件，密封位置预留了标准的密封件安装槽，可适配填料密封、迷宫密封等不同密封形式，满足粉尘、湿法等不同工况的密封要求。

　　在细节设计上，齿圈与筒体的连接位置设置了定位销孔，装配时先通过定位销确定齿圈与筒体的同轴度，再拧紧连接螺栓，避免运行过程中齿圈出现径向跳动导致传动冲击。托轮的轴承采用带密封的调心滚子轴承，可补偿一定的安装角度误差，同时能承受径向与少量轴向的复合载荷，适应筒体运行中微小的变形量。驱动端的安装座上预留了安全护罩的安装孔位，齿轮传动副外侧可加装全封闭护罩，避免运行过程中杂物卡入齿轮啮合区，同时也能降低传动噪音向外传递。筒体内部的环形安装筋上预留了统一的螺栓孔位，后期加装内部工艺构件时不需要在筒体壁上额外钻孔，避免破坏筒体的整体强度，也方便根据工艺变化快速更换内部构件。
