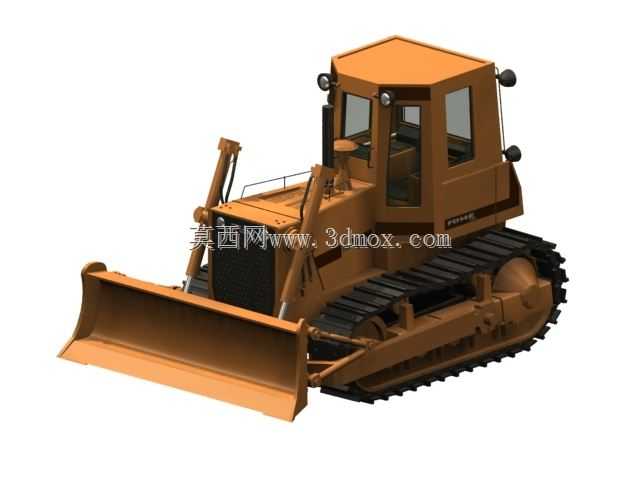

履带式工程推土作业设备三维结构

　　这款履带式推土设备的三维结构设计，首先围绕土方作业的核心工况展开，在露天矿山剥离、场地平整、路基修筑、尾矿堆筑这类重载作业场景中，履带行走机构的接地比压控制是设计核心，建模时特意将履带板的接地长度、轨距参数按照作业时的接地压强不超过0.1MPa的工程阈值设定，避免在松软泥泞、碎石遍布的作业面出现陷车问题，同时驱动轮、导向轮、支重轮的排布完全参照重载履带设备的载荷分布逻辑，每侧支重轮的承载区间做了等距划分，保证整机重量均匀传递到履带接地面，减少局部应力集中导致的履带板过早磨损。推土铲的结构设计采用了固定式U型铲面轮廓，建模时还原了铲刀的切削角、翻土角的实际工程角度，切削角控制在55度左右，既保证切入土层时的阻力最小，

　　又能让推集的土体沿铲面顺畅抬升堆积，不会出现土体向前溢散的问题；铲刀两侧的侧刃做了加厚处理，对应侧边切削硬土、碎石时的耐磨需求，推土铲的提升油缸铰接点位置经过反复校核，保证铲刀最大提升高度满足常规作业时的越障需求，最大下挖深度也能适配场地找平、清底作业的工况要求。驾驶室的布局设计充分考虑了作业视野需求，前挡风玻璃的下沿高度做了压低处理，操作人员坐在驾驶位时可以直接观察到推土铲的切削刃位置，不需要探身就能判断铲刀与作业面的相对位置，侧窗的覆盖范围延伸到履带侧面，方便设备转向、贴边作业时观察周边障碍物；驾驶室的框架做了防滚翻的结构加强，顶部预留了防护顶棚的安装空间，对应矿山、基建现场的落物防护需求，驾驶室内的操纵杆、

　　踏板的排布按照人机工程学尺寸设定，操作行程与施力大小匹配常规操作人员的肢体活动范围，减少长时间作业的操作疲劳。整机的动力舱布局采用了后置式设计，将散热模块、动力输出单元布置在驾驶室后方，一方面平衡推土铲前置带来的整机重心前倾问题，让整机重心落在履带接地长度的中心区间，保证作业时的整机稳定性，另一方面也方便日常维护时打开舱盖进行滤芯更换、油液检查等操作；动力输出端到行走机构、液压系统的传动路径在建模时做了简化还原，预留了传动部件的安装间隙，避免实际装配时出现部件干涉。行走系统的张紧装置采用了液压张紧结构，建模时还原了张紧油缸的安装位置与行程范围，方便履带磨损后调整张紧度，避免履带脱轨；履带板的结构采用了单筋履齿设计，

　　履齿的高度与角度适配硬土、碎石路面的抓附需求，在湿滑路面作业时能提供足够的牵引力，不会出现打滑丢转的问题。液压管路的排布沿着机架的内侧走线，全部做了固定管夹的安装位预留，避免作业过程中管路晃动、与周边结构发生摩擦破损，液压油缸的铰接点全部配置了润滑脂注油通道的结构，对应日常维保的润滑需求。整机的外形尺寸边界严格控制在常规工程运输的限值以内，宽度不超过3.4米，高度不超过3.2米，满足平板拖车的公路运输要求，不需要额外拆解就能完成转场运输；推土铲的连接位置预留了快换结构的安装接口，后续可以根据作业需求更换松土器、除雪装置等附属作业机具，拓展设备的适用场景。在建模过程中，所有铰接部位的配合间隙都按照实际工程公差设定，转动部件的活动范围做了运动仿真校验，保证推土铲提升下降、履带转动、转向动作都没有结构干涉，所有结构件的壁厚都参照同级别设备的实际参数设定，保证结构强度满足重载作业的载荷要求，不会出现作业过程中结构变形、开裂的问题。
