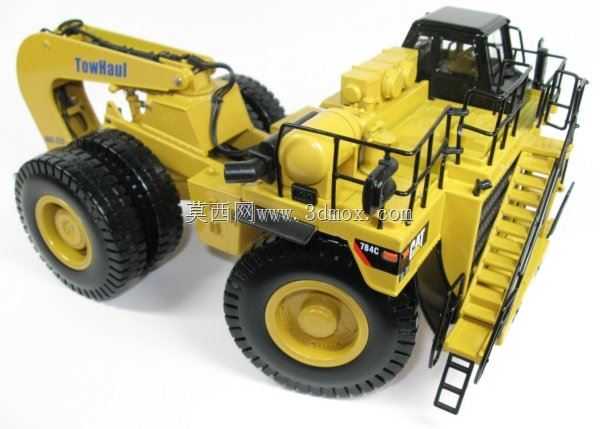

卡特彼勒784C重型矿用拖运设备结构模型

　　在露天矿山开采、大型基建土石方转运这类重载作业场景里，矿用拖运类设备始终承担着衔接采掘端与排卸端的核心转运职能，卡特彼勒784C拖缆型拖运设备的设计，完全围绕高负荷连续作业的工况需求展开。从作业场景适配来看，这类设备主要服务于千万吨级露天矿山的物料短距离倒运、采掘工作面配套牵引作业，相比常规公路运输车辆，其结构强度、牵引力冗余、恶劣地形通过性都做了针对性强化，能够在碎石遍布、坡度起伏大的矿区非铺装路面稳定运行，拖缆结构的设计则是为了适配矿区固定供电网络的作业模式，相比燃油动力机型能够降低长周期作业的能耗成本，同时减少高海拔、低通风区域的尾气排放适配压力。

　　从设备实际用途出发，该机型除了承担常规矿用物料的拖运功能外，还可配套专用工装完成矿用电缆拖拽、重型采掘设备移位辅助、工作面管线布设等配套作业，其车架主体采用高强度箱型焊接结构，主纵梁的截面厚度经过载荷谱迭代校核，能够承受满载起步、坡道制动、路面冲击带来的交变载荷，避免长期重载作业下的结构疲劳开裂。行走系统采用大直径深花纹工程轮胎，双胎并装的后轮配置能够有效分散接地比压，降低松软矿区路面的陷车风险，轮胎轮毂的连接结构采用多螺栓预紧设计，配合轮边减速机构，能够输出足够的轮边扭矩，满足重载牵引的动力需求。

　　产品功能特性的设计上，设备的操作舱采用高架式布局，能够为操作人员提供足够的视野范围，便于观察工作面作业状态与拖挂连接点位，舱体周边设置的刚性防护栏杆与登车梯结构，完全符合矿区作业的安全规范，登车梯的踏步间距、扶手高度都按照人机工程参数设定，兼顾人员上下的便利性与颠簸工况下的握持稳定性。设备上部的动力舱与液压管路布局采用分区设计，液压管路的走向预留了足够的安装维护空间，关键管路外侧设置防护结构，避免作业过程中飞石磕碰造成管路破损，动力舱周边的检修平台采用防滑格栅板设计，即使在矿区多尘、易积水的环境下也能保证检修人员的作业安全。

　　从三维建模的设计思路来看，该模型完整还原了设备的外部结构特征与关键安装边界，车架与行走系统的连接点位、拖挂机构的安装接口、上部防护结构的装配关系都按照实物比例还原，能够为后续的设备仿真分析、矿区作业场景搭建、配套工装设计提供准确的结构参考。外形尺寸方面，该类设备的整机长度、宽度、高度都符合矿区道路的通行限界要求，转弯半径的参数设定适配矿区作业面的场地空间，拖挂连接点的高度位置与同系列矿用铲运设备、物料承载工装的接口尺寸匹配，能够保证不同设备之间的配套兼容性。设备的外观标识、结构细节的还原度能够满足结构演示、作业流程模拟的使用需求，对于从事矿山机械设计、矿区作业规划的工程人员来说，该模型能够直观呈现设备的结构布局与空间占位，为前期的方案选型、场地布局设计提供可靠的三维参照。在建模过程中，结构件之间的装配间隙、运动部件的活动范围都做了对应还原，比如转向轮的偏转角度、登车梯的收放位置、防护栏杆的安装高度，都严格参照实际设备的工程参数设定，避免出现结构干涉、尺寸错位的问题，能够直接用于装配校验、可视化演示等相关工作场景。
