双动力驱动直线往复执行模组结构

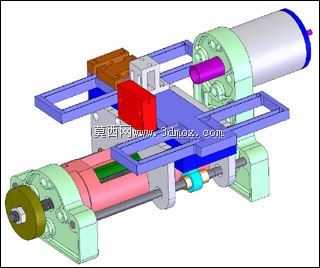

　　这套双驱动直线执行结构，最初是为小型精密装配工位的工件移位需求设计的，在3C电子小零件压装、文具类产品小部件对位、小型五金件分料推送这类轻载高频往复作业场景里适配性极强，区别于常规单气缸或单电机驱动的滑台，这套结构把旋转动力输出和直线动力输出做了同轴集成，能在极小的安装空间里实现两种动作的复合输出，不用额外叠加外置的传动转接组件。从实际使用的工况适配来看，这类结构常被用在工位间距不超过150mm的短行程往复场景，负载上限控制在5kg以内时，往复节拍可以稳定在每秒1次，不会出现明显的传动间隙累积。设计之初最先敲定的是两端动力单元的同轴度基准，两个动力输出端分别布置在滑台行程的两个端点位置，共用同一根光轴作为滑动导向基准，

　　避免了双导向轴平行度调校的麻烦，也压缩了整体的横向安装尺寸。滑台部分的框架采用框型镂空结构，一方面是为了降低运动部件的整体重量，减少动力单元的负载惯量，提升往复启停的响应速度，另一方面框型结构预留的中空位置，可以直接搭载夹爪、吸盘或者小型压头这类执行末端，不用额外设计转接安装板，末端执行件的安装孔位直接做在滑台的上平面，孔位间距按照常规小型气动夹爪的安装标准预留，能直接适配市面上多数同规格的标准末端件。导向部分没有选用线性导轨，而是采用了硬光轴配合自润滑铜套的滑动结构，这种结构在多尘的车间环境里适应性更好，不会像滚珠导轨那样容易因为碎屑进入滚道出现卡滞，日常维护只需要定期在光轴表面涂抹少量润滑脂即可，维护成本远低于精密滚珠导轨。

　　两端的动力端固定座采用了分体式锁紧结构，安装时可以先把光轴穿入滑台铜套，再分别锁紧两端的固定座，调整行程限位的时候只需要微调固定座在安装底板上的位置，不用拆解整个滑台组件，现场调试的效率更高。从安装边界来看，整套结构的总长度控制在280mm以内，宽度不超过120mm，主体高度（不含末端执行件）在90mm上下，安装底板上预留的四个固定孔采用长圆孔设计，安装时可以有±5mm的位置调整余量，能适配不同工位底板的孔位偏差。传动逻辑上，一端的旋转动力单元可以在滑台停位时输出旋转动作，配合滑台上搭载的执行件完成工件的旋拧、压转这类复合动作，另一端的直线动力单元负责驱动滑台在两个工位之间快速移位，两个动力单元的动作互不干涉，

　　不需要设计复杂的离合结构来切换动力路径，相比传统单动力加凸轮分割器的复合动作结构，整体零件数量减少了近40%，装配难度也大幅降低。滑台的行程限位没有额外外置缓冲器，而是在两个固定座与滑台接触的端面嵌入了聚氨酯缓冲垫，能吸收滑台高速往复到端点时的冲击，同时降低动作产生的噪音，在安静要求较高的装配车间里使用时，动作噪音可以控制在60分贝以内。结构里的所有受力连接部位都采用了台阶定位加螺丝锁紧的方式，没有采用过盈压装的非可拆卸结构，后期如果某个零件出现磨损，不需要专用工具就能快速拆解更换，比如铜套磨损后只需要拧下滑台侧面的顶丝就能取出更换，不用报废整个滑台组件。在实际选型适配的时候，如果是用于洁净车间环境，可以把光轴换成镀铬硬轴，铜套换成工程塑料直线轴承，能避免润滑脂挥发污染车间环境；如果是用于有一定切削液飞溅的机加工上下料场景，可以在固定座和滑台的衔接位置加装简易的伸缩防尘罩，防止切削液和铁屑进入导向配合面。这套结构的设计没有追求过高的传动精度，定位重复精度控制在±0.1mm，完全能满足多数轻工装配、小件分料的工位精度要求，过高的精度设计反而会提升零件加工成本和装配调校难度，这种精度与成本的平衡，也是面向量产配套设备做结构设计时的核心考量点。
