工业仓储用金属堆叠周转料箱结构设计

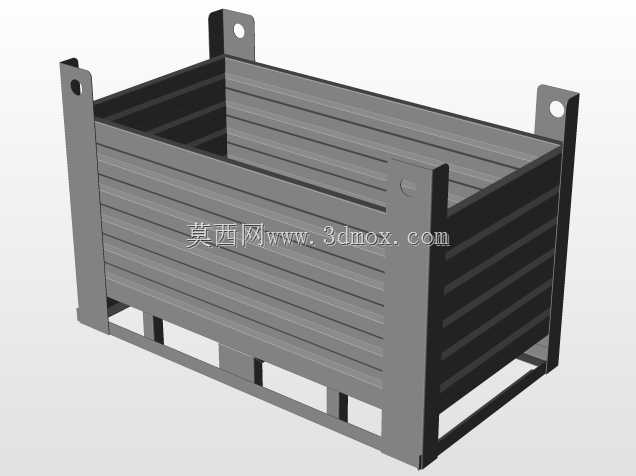

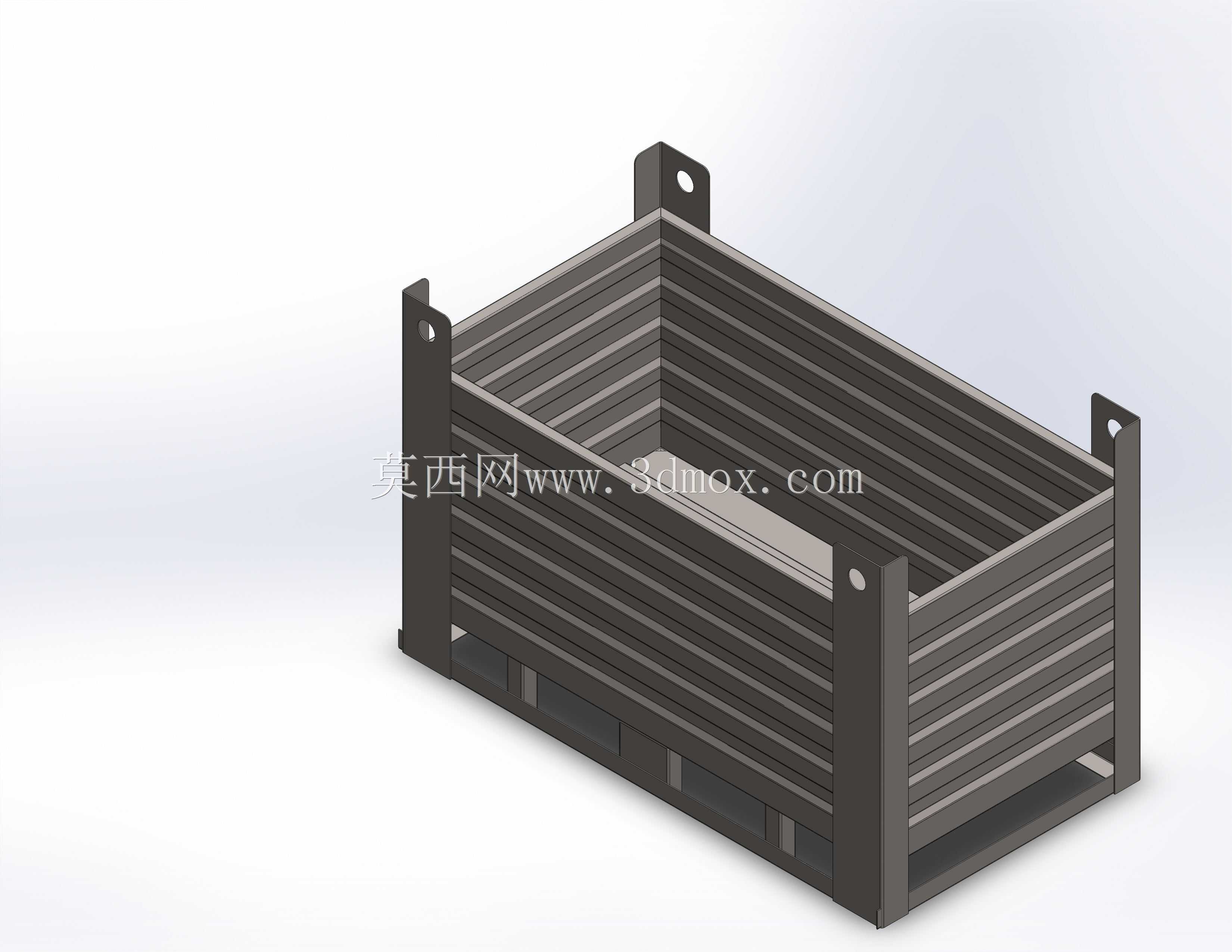

　　这款金属结构周转料箱的设计，最初是针对汽车零部件焊装车间的工序间转运痛点展开的——此前车间采用的塑料周转箱在承载冲压焊接件时，边角易被尖锐零件戳穿，堆垛两层以上就会出现侧壁变形垮塌的问题，且无法适配叉车叉取，只能依靠人工搬运，单箱承载上限不足50kg，完全跟不上整线15JPH的生产节拍。在做结构方案时，首先确定了全钢波纹板拼接的主体思路，侧壁采用多道横向压型的波纹钢板，相比光面钢板，同等板厚下侧向抗变形能力可提升47%，不需要额外增加过多加强筋就能满足散件堆放时的侧向挤压需求，同时波纹结构的凹凸面能在堆垛时形成微小的嵌合摩擦力，避免多层堆叠时出现横向滑移。四个角柱采用厚壁矩形钢管制作，顶部预留的带孔吊耳结构兼顾两种转运场景：

　　当采用行车配合吊具跨车间转运时，可直接通过卸扣连接吊耳实现整箱起吊，吊耳位置经过重心校核，起吊时箱体倾斜角度不超过3°，不会出现箱内零件滑落的问题；当采用叉车转运时，底部预留的标准川字底叉车位，适配市面主流1.5吨到3吨手动液压叉车、电动叉车的叉齿间距，叉齿插入深度可覆盖箱体底部80%的进深，避免叉取时箱体前倾。料箱的内部做了无突出棱角的处理，所有拼接位置的焊缝都打磨至与板面齐平，避免存放精密机加工件时刮伤零件表面，侧壁与底板的拼接处采用满焊工艺，不存在缝隙，可防止细小的螺栓、螺母等标准件从缝隙掉落，也方便日常使用后清理箱内的切削液残留、金属碎屑。在尺寸边界的设定上，这款料箱的外部长宽尺寸适配标准1200*1000mm的工业托盘，

　　单托盘可整齐摆放4个料箱，不会出现超出托盘边缘的情况，堆垛时可稳定堆叠4层，总堆高不超过2.2米，符合常规车间仓储货架的层间高度要求，也满足厂内主干道转运时的限高要求。角柱底部做了定位凸台结构，与下方料箱角柱顶部的凹槽精准配合，堆垛时不需要人工反复对位，凸台嵌入深度为20mm，即使在转运过程中遇到路面颠簸、叉车急停的情况，上层料箱也不会出现移位脱落的问题。考虑到不同场景的使用需求，箱体的侧壁波纹板采用模块化螺栓连接，而非整体焊接结构，当某一块侧壁因为碰撞出现变形时，不需要整体报废料箱，只需要拆卸对应的螺栓更换损坏的板件即可，维修成本仅为整体焊接料箱的18%。底板采用加厚花纹钢板制作，表面的菱形花纹可增加与零件之间的摩擦力，

　　减少箱内零件在转运过程中的窜动，底板下方设置了三根横向加强梁，均匀分散箱内物料的重量，即使单箱承载达到500kg，底板的最大挠度也不会超过2mm，长期使用不会出现底板凹陷变形的问题。在实际的车间应用场景中，这款料箱可覆盖从毛坯件入库、工序间流转、成品件暂存到空箱回收的全流程物流环节，空箱状态下可实现嵌套堆叠，嵌套后空箱的占用空间仅为重箱状态的32%，可大幅降低空箱存储时的场地占用。针对部分需要存放带油污零件的场景，箱体底板的一角预留了可拆卸的放油塞，清理时可直接打开塞子排出箱内积存的油污，不需要翻转箱体倾倒，降低清洁作业的劳动强度。在建模过程中，所有的板件拼接都预留了合理的焊接公差，螺栓连接位置预留了0.5mm的装配间隙，避免因为焊接变形导致板件无法装配，所有的外露边都做了钝边处理，没有尖锐的飞边毛刺，避免作业人员在搬运、取放零件时被划伤。
