大众巴士露营用车顶梯架结构设计

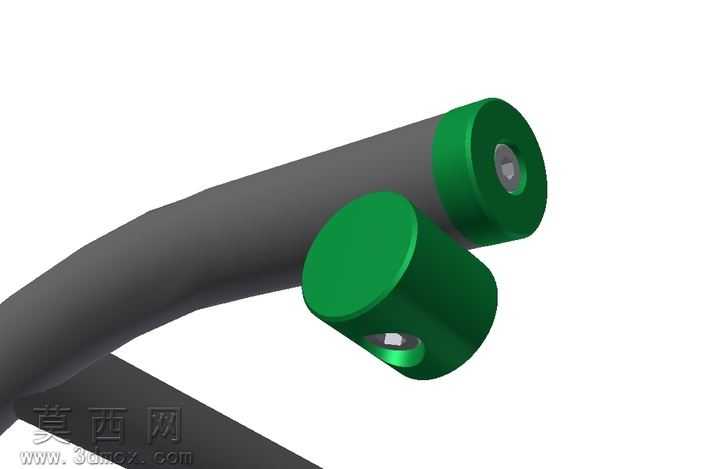

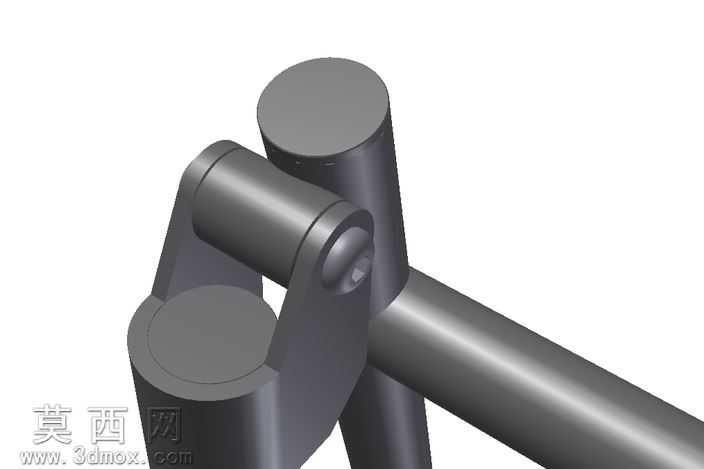

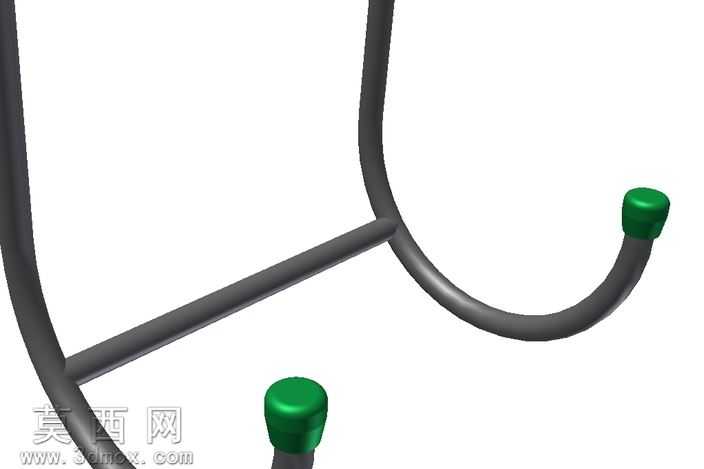

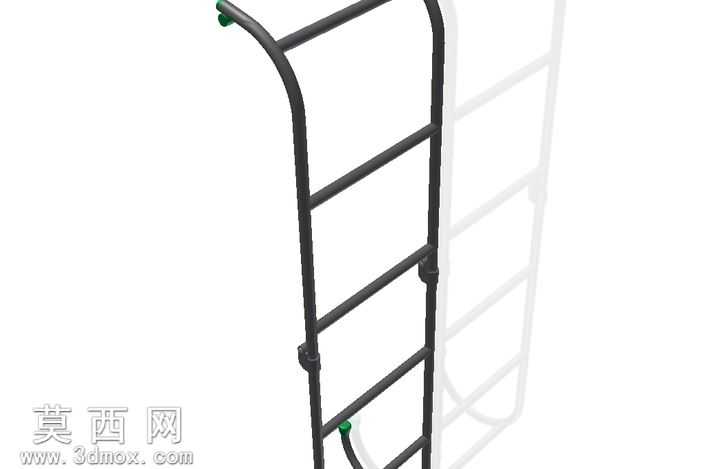

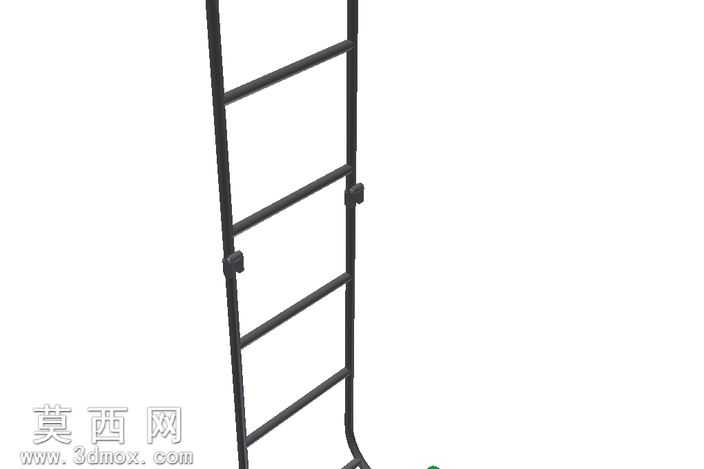

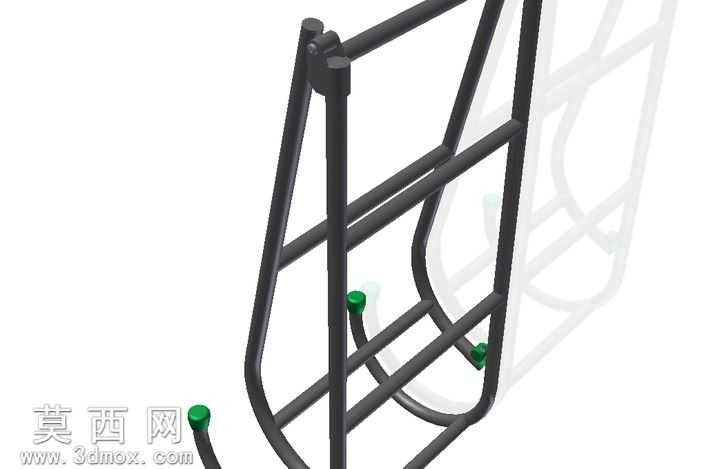

本作品为适配大众露营巴士的车顶梯架三维设计，建模阶段采用参数化特征构建方式，先以二维草图绘制梯架的整体轮廓，精准匹配大众巴士车顶行李架的安装孔位尺寸，确保安装贴合度。主体框架采用圆管弯折结构建模，通过扫掠命令生成连续的管体路径，对弯折处做圆角过渡处理，避免应力集中的同时优化外观流畅度，梯架的横向连接杆与纵向主架通过布尔运算完成装配约束，还原真实焊接后的结构连接关系。材质设置上，主体金属框架赋予哑光黑色喷塑金属材质，调整金属粗糙度参数模拟户外使用的耐磨质感，端部的防护胶头赋予绿色软质橡胶材质，添加轻微的凹凸纹理模拟橡胶制品的防滑触感，渲染阶段采用三点布光，主光模拟户外自然光突出金属框架的轮廓立体感，辅光弱化阴影死角，补光提亮胶头部分的色彩层次，清晰呈现各部件的材质差异。结构设计上，梯架采用可折叠铰接结构，铰接处通过同轴心配合实现转动自由度，非使用状态可折叠收纳贴合车身，降低行车风阻，使用状态展开后可形成稳定的攀爬支撑结构，端部的橡胶头起到防滑与防护车漆的双重作用，横向踏杆的间距按照人体工程学攀爬步距设置，兼顾使用安全性与攀爬舒适度。设计思路围绕露营场景的实用需求出发，在保证结构强度满足成人攀爬承重的前提下，尽可能简化框架结构降低整体重量，整体造型与大众巴士的复古露营风格适配，既满足车顶行李存取的攀爬功能，也可作为露营场景的外置辅助挂架使用，建模过程中对安装位的公差做了预留设计，确保实际生产加工后可直接适配对应车型的原厂行李架安装点，无需额外打孔改装。
