大众发动机油冷却器旁路盖板结构设计

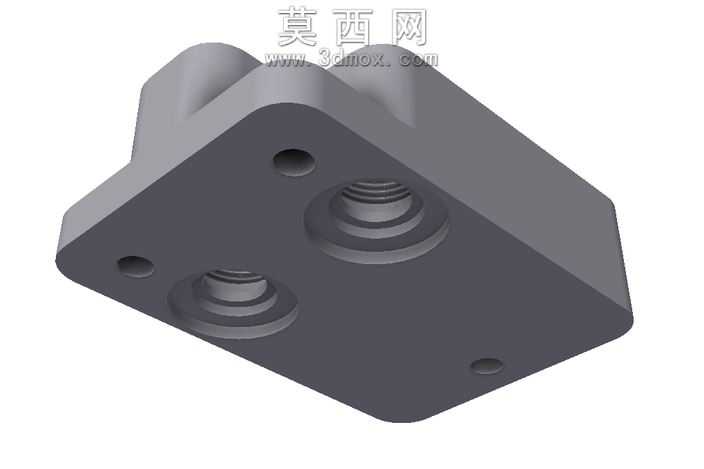

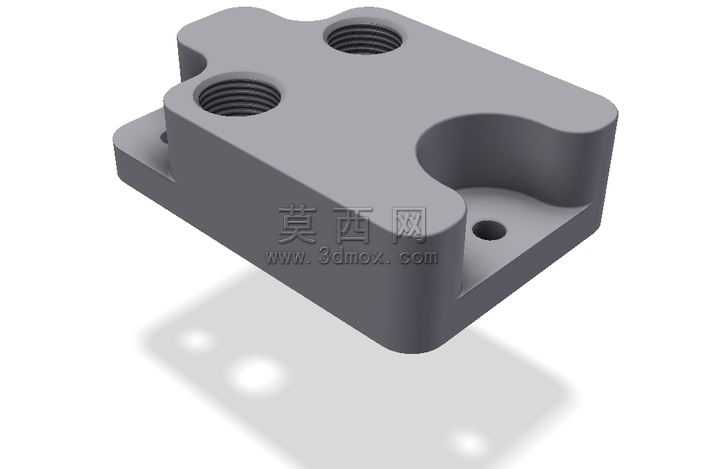

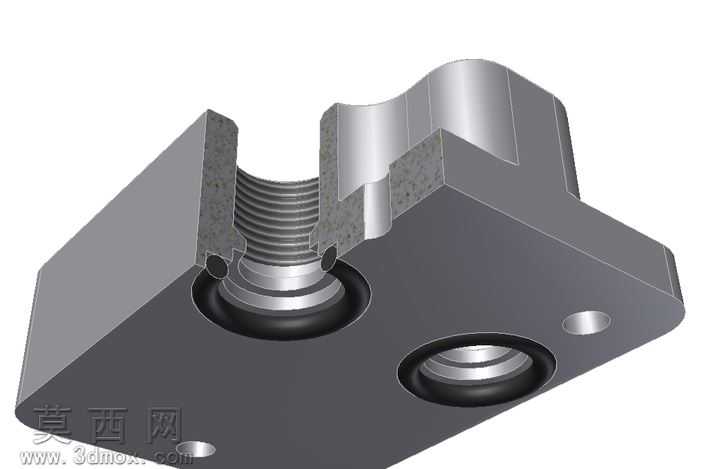

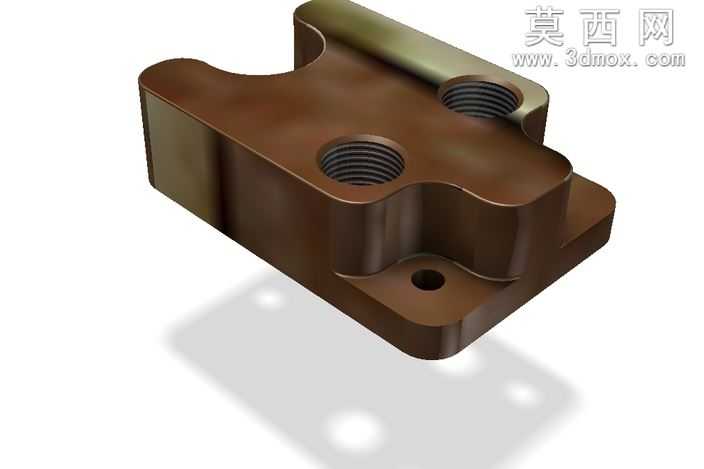

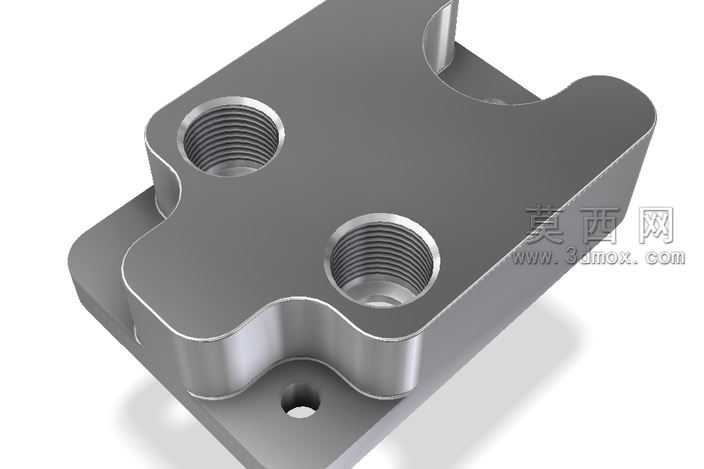

本模型为大众车型配套的发动机油冷却器旁路盖板三维设计作品，建模阶段采用参数化建模思路，先以二维草绘勾勒盖板整体外轮廓，精准还原产品非对称的异形外形特征，针对两处内螺纹接口，先绘制螺纹小径的圆柱基体，再通过螺旋线扫描切除生成标准M18x1.5内螺纹结构，保证螺纹牙型、螺距参数完全符合机械连接标准。建模过程中对盖板边缘的圆弧过渡、安装定位孔的沉台结构做了精细化处理，所有圆角、倒角参数均匹配实际机加工工艺要求，避免出现建模特征与生产工艺脱节的问题。材质渲染阶段选用铸铝材质效果，调整金属材质的粗糙度、反射率参数，还原铝合金盖板经机加工后的金属哑光质感，对螺纹孔内壁、安装孔端面做局部光泽度调整，模拟实际零件加工面与非加工面的质感差异，渲染时添加柔和的环境光与定向光源，突出零件的立体轮廓与结构层次，清晰展现各部位的结构形态。结构设计上，该盖板作为发动机油冷系统的旁通组件，主体为一体化板式结构，两处螺纹接口用于对接油路管路，实现机油的旁通导流，适配引擎与远程油冷或全流油冷系统的油路切换需求，盖板上的定位安装孔用于将零件固定在发动机缸体对应位置，配合密封板、O型圈实现接合面的密封，避免机油渗漏。设计过程中充分考量零件的安装适配性，对盖板与周边部件的避让结构做了精准还原，保证安装后不会与发动机周边附件产生干涉，整体结构紧凑，在满足油路通流功能的前提下尽可能压缩零件体积，适配发动机舱的紧凑安装空间，所有结构特征均围绕实际使用功能设计，无冗余造型，兼顾功能性与加工可行性。
