复古蒸汽机车五辐花型轮盘结构设计

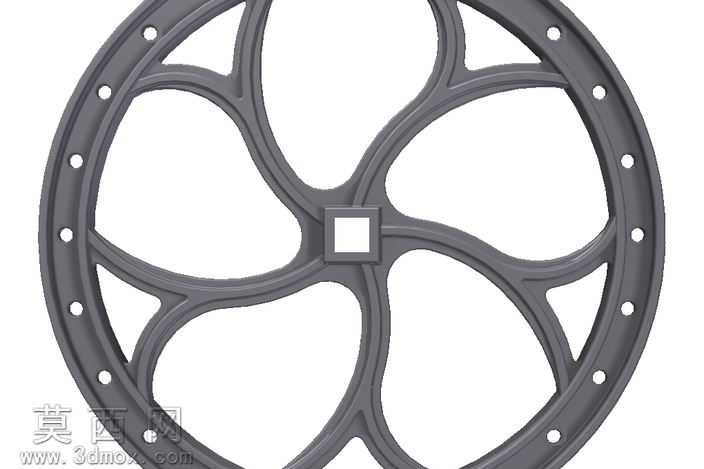

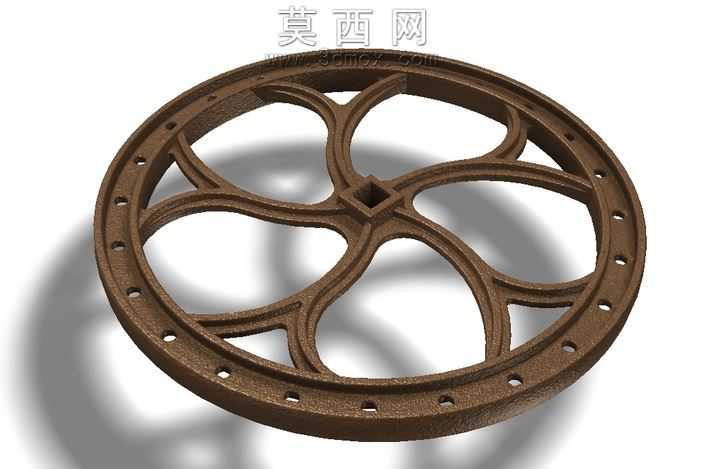

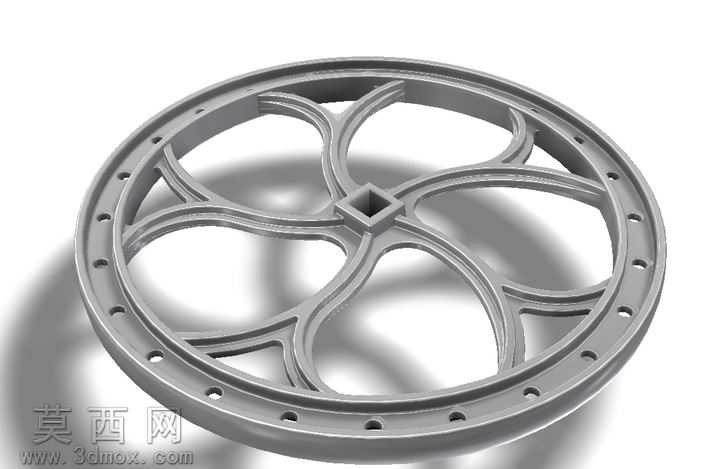

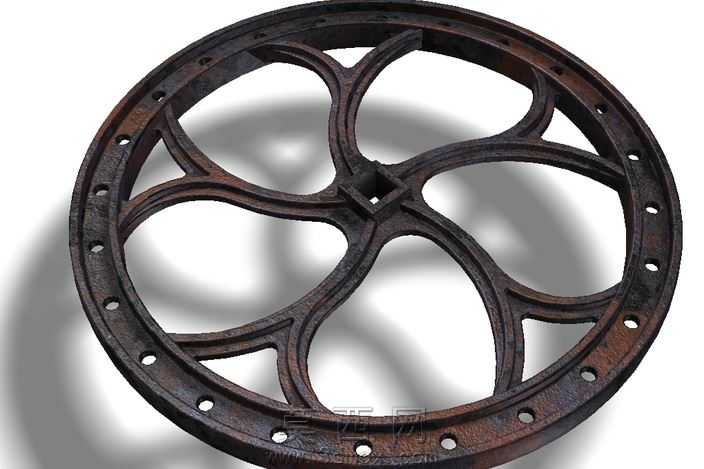

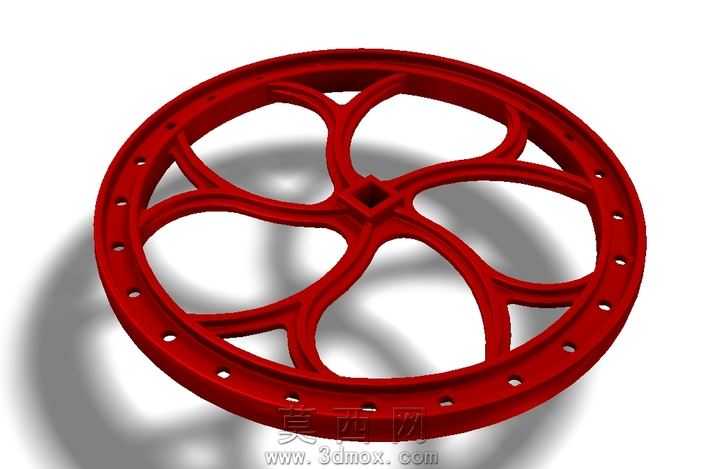

该作品为复古风格蒸汽机车配套轮盘结构，采用三维参数化建模方式完成整体构建，建模过程中以16英寸直径标准D规格为尺寸基准，先绘制轮缘外轮廓基准草图，通过旋转命令生成带均匀安装孔的轮缘基体，轮缘上的安装孔采用圆周阵列方式排布，保证每个孔位的位置度与间距一致性。中心驱动部位设计为方形轴孔结构，适配老式蒸汽机车的方轴传动结构，避免传动过程中出现打滑松脱问题。辐条部分采用五分支花型流线设计，灵感源自复古长矛的舒展线条，每根辐条都通过样条曲线勾勒流畅的弧形轮廓，再通过拉伸、倒圆角命令生成带过渡曲面的实体结构，辐条与轮缘、中心毂的连接位置都做了大圆角过渡处理，既降低应力集中风险，也还原了老式铸钢轮盘的厚重质感。渲染阶段采用哑光铸钢材质，调整材质粗糙度与金属度参数，模拟铸铁件经长期使用后的哑光金属质感，布光采用三点布光法，主光源从侧上方投射，勾勒出辐条的曲面起伏与镂空结构的光影层次，补光弱化暗部死黑，环境光添加轻微的环境反射，让金属材质的厚重感更真实。结构设计上兼顾了复古外观与结构合理性，五根辐条采用对称式排布，保证轮盘转动时的动平衡性能，辐条的截面厚度经过受力模拟校核，在满足轻量化镂空设计的同时，能够承受蒸汽机车运行过程中的径向载荷与传动扭矩，轮缘的厚度与安装孔深度也匹配老式机车轮对的装配标准，可直接用于复古机车修复、蒸汽机车模型制作、铁路主题文创设计等场景，整体建模过程严格遵循机械设计的尺寸规范，所有曲面都做了连续性检查，不存在破面、重叠面等几何错误，可直接导入各类三维软件进行二次编辑、工程图导出或者3D打印制作。
