工业平台双侧护栏钢格板踏步梯

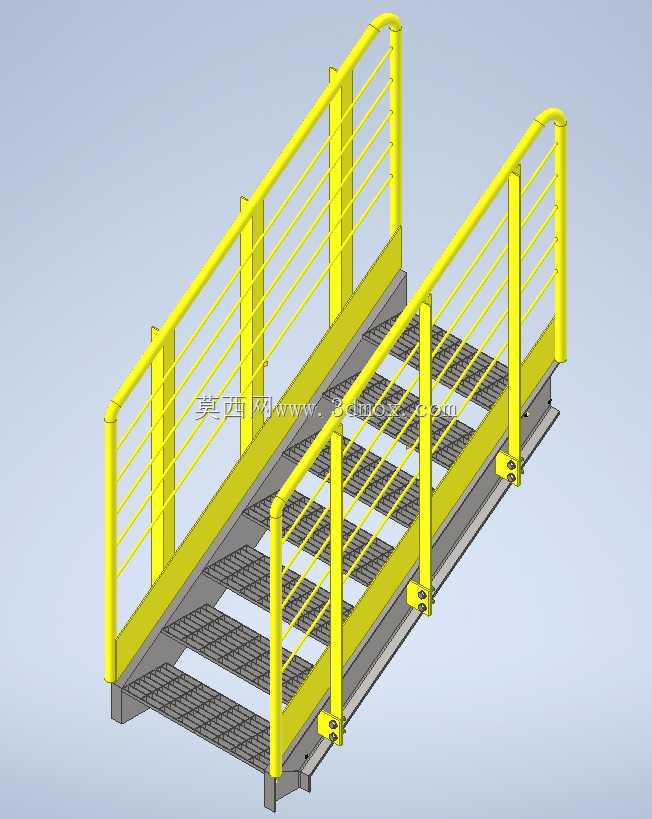

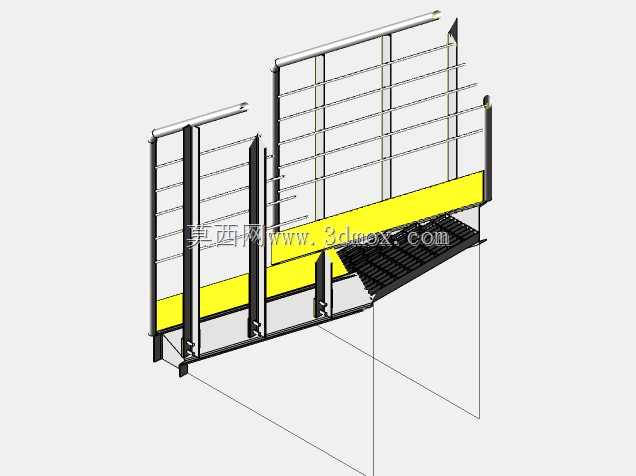

　　这款工业踏步梯主要用于工业生产场景中不同高度作业平台之间的人员通行连接，常见于厂房设备操作平台、仓储高架作业区、工业设备检修通道等场景，解决固定高差点位的人员安全通行需求，避免无防护攀爬带来的坠落风险。梯身主体采用钢格板作为踏步构件，钢格板的网格镂空结构可以快速排走踏步表面积存的油污、积水、生产碎屑，避免人员行走时出现打滑问题，同时镂空结构相比实心钢板踏步自重更轻，能降低整体梯段对安装基础的载荷要求。两侧的黄色防护栏采用多道横杆加竖向立柱的结构，竖向立柱底部通过带螺栓孔的安装座与梯身侧边的型钢梁固定，安装座的孔位预留了一定的调节余量，可以抵消现场安装基础的小范围尺寸偏差，降低现场配焊、配打孔的工作量。护栏的横杆间距经过合理排布，

　　最下方的横杆距离踏步面的高度控制在安全规范要求的范围内，能有效防止人员脚部意外滑出梯段范围，上方多道横杆可以在人员意外失稳时提供足够的扶靠支撑，顶部的扶手采用圆管弯折成型，端部做圆弧收头处理，避免尖锐边角对通行人员造成磕碰划伤。梯段的侧边采用型钢作为承重主梁，主梁的截面选型根据梯段的通行载荷要求确定，常规工况下按照单人通行加随身工具载荷的冗余量设计，主梁两端分别与低位地面基础和高位平台的预埋构件连接，连接节点采用螺栓紧固的可拆卸形式，方便后期设备改造时的梯段移位或者维护更换。设计过程中首先确定通行的高差与水平投影距离，按照工业梯的坡度要求确定梯段的倾斜角度，踏步的步距按照人体工程学的常规抬脚高度设置，保证人员上下行走时的步态自然，

　　不会出现步幅过大或者抬脚过高的疲劳感。护栏的高度从踏步面中心线位置算起满足工业防护的安全高度要求，竖向立柱的排布间距控制在规范允许的最大间距以内，保证护栏整体的抗侧向冲击能力，即使人员意外倚靠或者冲撞护栏也不会出现变形脱落的问题。钢格板踏步与侧边主梁的连接采用焊接加螺栓紧固的双重固定方式，每块踏步板的两端都与主梁上的支撑托板满焊固定，同时加装防松螺栓避免长期受踩踏振动出现焊缝开裂脱落的问题。安装边界方面，梯段低端的支撑点需要落在硬化的混凝土地面或者钢结构基础上，基础的平面度误差控制在合理范围内，避免梯段安装后出现倾斜晃动；高端的连接点需要与平台的结构主梁可靠连接，不能直接固定在平台的铺板上，防止连接点受力后出现铺板变形脱落。

　　整体结构没有多余的装饰构件，所有外露的金属构件表面都做了醒目的安全色涂装，黄色的护栏在工业厂房的环境中辨识度极高，能提醒周边作业人员注意梯段位置，避免搬运物料时发生碰撞。梯段的整体宽度按照单人常规通行的净宽设计，满足日常巡检、操作人员携带小型工具通行的需求，如果是大流量通行的场景可以在该结构基础上加宽梯段宽度，同步增加主梁的截面规格与护栏立柱的排布密度即可。
