家用游戏手柄外观结构三维数模设计

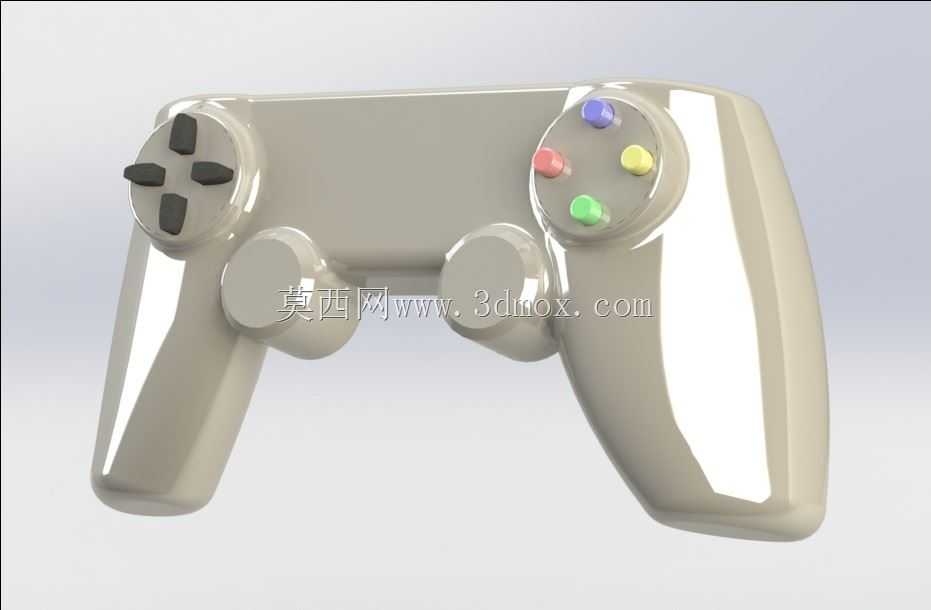

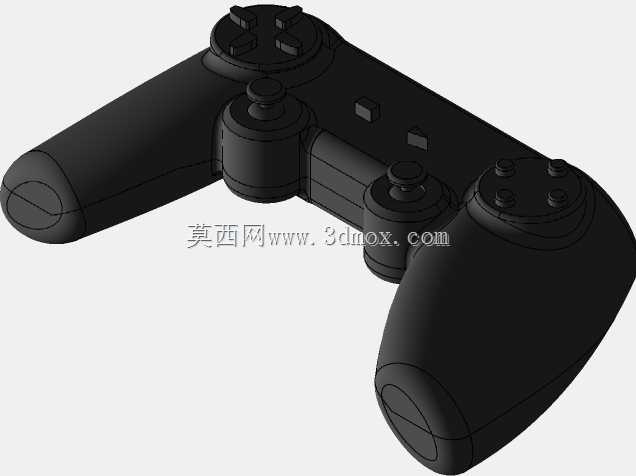

　　该手持交互控制器的三维结构设计，核心围绕长时间握持的人机工程需求展开，整体采用对称式双握把布局，握把区域做了贴合手掌自然弯曲弧度的曲面过渡，避免长时间握持产生的硌手应力集中，适配多数成年用户的手掌尺寸范围，从指根到指节的贴合面做了渐变曲率处理，不同手型的用户握持时都能获得均匀的支撑力，不会出现局部压强过大的问题。正面操作区域的布局遵循常规游戏操作的手指活动范围，左侧十字方向键设置在左手拇指自然覆盖的区域，按键采用十字分体式结构，四个方向的触发行程保持一致，按压反馈清晰，避免斜向操作时的误触问题；右侧动作按键采用四色区分的圆形按键布局，四个按键呈菱形排列，每个按键的边缘做了微小的倒角处理，拇指滑动切换按键时不会产生卡滞，

　　按键的触发压力设置在适中区间，既不会因为压力过小导致误碰，也不会因为压力过大造成长时间操作的手指疲劳。两个模拟摇杆设置在方向键与动作按键的下方居中位置，摇杆帽采用内凹的圆弧面设计，表面做了细微的防滑纹理处理，拇指放置时能自然贴合，摇杆的摆动角度预留了足够的操作余量，全角度摆动时不会与周边壳体产生干涉，摇杆的复位结构在数模中预留了标准的安装空间，适配市面常规的摇杆电位器安装尺寸。壳体的壁厚采用均匀化设计，整体壁厚保持在2mm左右，转角位置做了均匀的圆角过渡，避免注塑生产时出现缩痕、应力集中等问题，壳体的上下盖连接位置预留了卡扣与螺丝柱的安装位，卡扣分布在握把边缘与上下盖的衔接处，螺丝柱设置在内部不影响外观的区域，

　　保证装配后的壳体接缝均匀，不会出现翘边、缝隙过大的问题。从应用场景来看，该结构可适配PC、家用游戏主机等多平台的交互需求，整体外形的安装边界控制在150mm110mm60mm的区间内，握把的最宽处适配手掌自然握持的宽度，不需要额外的辅助固定结构，手持时的重心落在两个握把之间的区域，长时间举握操作不会产生明显的坠手感。设计过程中优先考虑了操作的盲操作识别性，不同功能的按键在外形上做了区分，十字键的凸起高度与动作按键、摇杆的凸起高度形成明显的触感差异，用户不需要视觉观察就能通过手指触感区分不同的操作区域，降低游戏过程中视线离开屏幕的频率。壳体表面采用高光曲面处理，数模中对所有外观面做了曲率连续的曲面优化，避免出现曲面褶皱、

　　斑马纹扭曲的问题，后续做表面喷涂、晒纹等工艺处理时都能获得均匀的外观效果。内部结构预留了电路板、电池、振动马达的安装空间，握把内部的空腔可放置配重块或者振动组件，根据不同的产品定位调整内部器件的布局，不需要大幅修改外部壳体的曲面结构，具备一定的结构拓展性。按键的安装位置都做了对应的导向柱结构，按键按压过程中沿着导向柱垂直运动，不会出现侧向晃动导致的卡键问题，每个按键的下方都预留了微动开关或者导电胶的安装高度，适配不同成本档位的按键触发方案。整体结构的拆分遵循注塑生产的脱模要求，所有外观面的脱模斜度控制在1.5度以上，内部筋位的脱模斜度做了对应调整，避免生产过程中出现粘模、拉伤的问题，筋位的厚度控制在壁厚的0.6倍左右，防止筋位背面出现外观缩印。
