剪叉式起重吊夹夹持吊运结构

　　在车间重型工件转运、钢材装卸、预制构件吊装这类常规起重作业场景里，这类剪叉式吊夹的适配性非常强，它不需要额外配置动力源，完全依靠被吊工件的自重触发夹持锁止，相比电动、液压驱动的吊具，故障率低了不止一个量级，日常维护只需要定期检查铰接销轴的磨损量和铰接副的润滑状态即可，非常适合冶金工厂、钢材仓储、装配式构件厂这类高负荷、连续作业的生产场景。

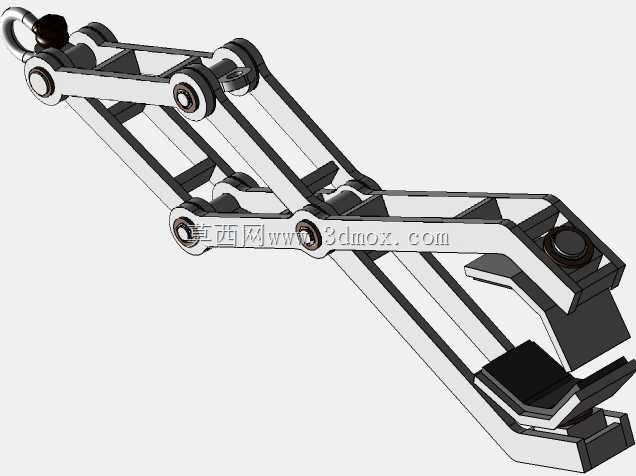

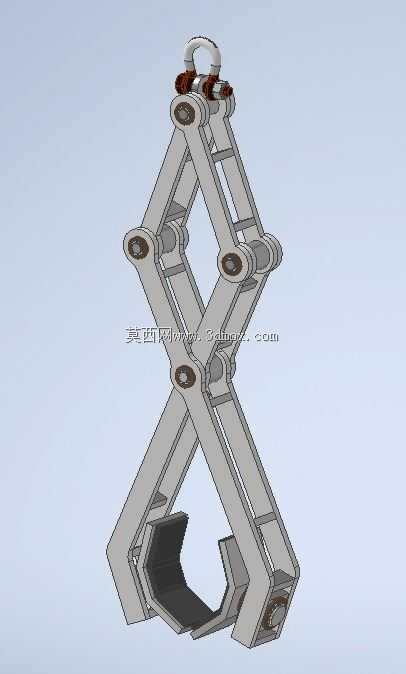

　　从结构设计逻辑来看，这套吊夹采用对称双剪叉连杆布局，顶部的吊环直接对接起重机的吊钩，是整套装置的受力输入端，剪叉臂的上铰接点与吊环座连接，下铰接点延伸至夹爪部位，当吊环受向上的起吊拉力时，剪叉臂会绕中间的主铰接销轴转动，带动下端的两个夹爪同步向内收拢，夹持力会随着工件自重的增加而成比例增大，从根源上避免了吊运过程中工件滑脱的风险，这种纯机械的力放大结构，不需要额外设置锁止机构，工件落地后吊夹不受拉力，夹爪会在自重作用下自动张开，不需要人工手动解锁，能大幅减少吊装作业的辅助操作时间。

　　夹爪的内侧做了内凹的仿形卡口设计，卡口的接触面做了增大摩擦的处理，针对规则的棒料、方钢、型钢类工件，卡口的弧度和夹角能完全贴合工件的外轮廓，避免夹持过程中出现应力集中划伤工件表面，也能防止工件在吊运过程中出现转动、偏移。整套结构的所有铰接点都采用了销轴加耐磨衬套的设计，衬套选用自润滑铜基材质，能承受大载荷下的径向剪切力，同时减少铰接转动时的磨损，延长整套吊具的使用寿命。

　　从安装边界和尺寸适配来看，这套吊夹的顶部吊环采用标准起重吊环规格，能适配市面上绝大多数10吨级及以下的桥式起重机、门式起重机、汽车吊的吊钩尺寸，不需要额外制作转接吊具；夹爪的最大张开距离可以覆盖常规直径或边长在300mm以内的工件，收拢后的最小夹持尺寸能到50mm，适配的工件规格范围比较广。整套装置的重心完全落在吊环的中心轴线上，起吊后不会出现偏载倾斜的问题，作业过程中工件的姿态稳定性很好，不需要额外牵拉缆风绳调整姿态就能完成精准对位落料。

　　在实际选型应用的时候，需要注意根据常吊工件的最大重量匹配对应载荷等级的吊夹，铰接销轴需要定期做磁粉探伤，检查是否存在疲劳裂纹，夹爪的接触面如果出现磨损量超过2mm的情况需要及时补焊修复或者更换，避免夹持力不足出现滑脱风险。相比传统的钢丝绳捆绑吊装，这种吊夹不需要人工穿绳、捆扎、解绳，单趟吊装作业的时间能缩短60%以上，同时也避免了钢丝绳捆绑时对工件表面的勒伤，尤其适合表面质量要求高的成品工件吊运作业。

　　整套剪叉结构的受力路径非常清晰，吊环承受的拉力通过上剪叉臂传递到主铰接销轴，再通过下剪叉臂分解为夹爪的夹持正压力，每一段臂体的截面都采用箱型焊接结构，在保证整体结构刚度的前提下尽可能减轻了吊具的自重，降低了起重机的无效载荷消耗。臂体上的所有铰接孔都采用了镗孔加工，保证同轴度误差控制在0.1mm以内，避免铰接点出现卡滞、偏磨的问题，保证夹爪开合动作顺畅同步，不会出现单侧夹爪先接触工件导致夹持偏斜的情况。
