双层带推手工业移动置物推车结构

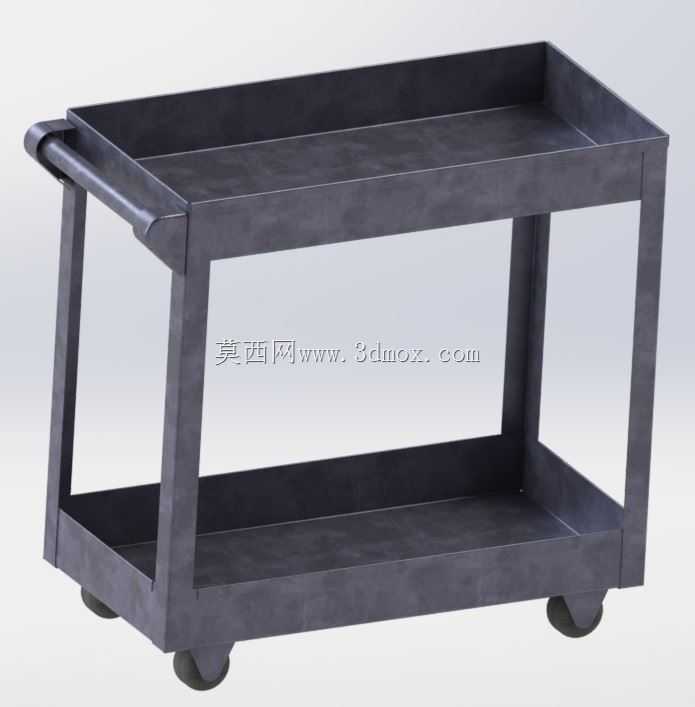

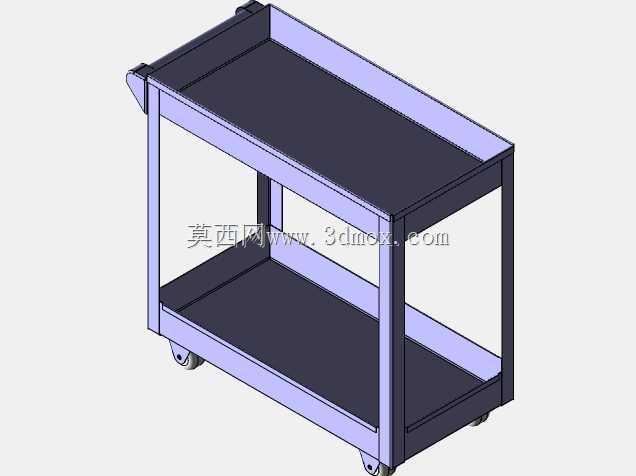

　　这款双层带推手的移动置物推车，是车间、维修工位、商用后场场景里高频使用的物料周转载具，在实际生产运维场景中，这类推车的使用场景覆盖了机加工车间的刀具、量具临时转运，设备维保现场的工具、拆换零部件就近承载，餐饮后场的餐具、物料短途配送，以及仓储区域的零散货品分拣转运，区别于固定工位的置物台，可移动的属性让它能跟随作业人员的动线同步调整位置，减少作业过程中反复往返取放物料的无效动线，提升零散作业的效率。从结构设计来看，整车采用框架式焊接结构，上下两层均为带围边的托盘式置物层，围边高度控制在30mm到50mm区间，既不会因为围边过高导致取放扁平物件时卡滞，也能避免转运过程中圆形工件、零散工具从层板边缘滑落，层板表面做了平整化处理，

　　没有突出的焊点或者加强筋凸起，放置量具、精密工装的时候不会因为接触面不平整导致量具磕碰、工件放置不稳。推手设置在车体单侧，高度匹配成年人站立时的自然握持位置，大概在距离地面900mm到1000mm的区间，推手做了圆管弯折成型，握持位置没有尖锐棱角，推行时手腕不需要刻意弯折调整角度，长时间推行转运也不会产生明显的肢体疲劳。底部的四个脚轮采用两个定向轮加两个万向轮的配置，定向轮安装在靠近推手的一侧，万向轮安装在车体前端，这种配置在推行时能保证直行状态的稳定性，转向时只需要下压推手让前端万向轮受力就能灵活调整方向，不会出现四个万向轮导致的直行跑偏、转向不受控的问题，脚轮的安装位置做了内收处理，轮缘不超出车体的外轮廓，

　　在狭窄通道通行时不会因为脚轮突出刮碰到通道两侧的设备或者墙体。从安装边界和尺寸适配的角度来说，这类推车的整体宽度控制在500mm到700mm之间，长度在800mm到1000mm区间，整体高度不超过1000mm，刚好能适配大多数车间0.8m宽的人行通道，也能顺利进入标准宽度的电梯轿厢，不会因为尺寸过大在通行时受限。两层置物层的间距控制在400mm左右，下层可以放置高度较高的工件、工具箱类物件，上层放置常用的工具、零散物料，取放时不需要过度弯腰或者抬手，符合人体作业的舒适操作区间。框架的型材选用上，主支撑采用矩形钢管焊接，焊接位置做了满焊后打磨处理，整体承重能达到单层层载50kg以上，满载状态下框架不会出现明显的形变，

　　推行过程中也不会因为焊接不牢产生框架异响。在实际建模过程中，这类结构需要重点关注几个细节：一是围边与层板的连接位置，要做折弯一体成型或者焊接后的圆角处理，避免直角缝隙残留杂物，日常清理的时候能直接用抹布擦拭整个层板表面，没有清洁死角；二是推手与主框架的连接位置，要做三角加强筋焊接，因为推行时的推力全部集中在这个连接点，满载转向时这个位置的受力最大，加强筋能避免长期使用后推手出现开焊、变形的问题；三是脚轮的安装板要与框架底部的横梁贴合焊接，不能只焊接在层板底面，否则满载时层板受力会出现凹陷，导致脚轮安装松动，推行时出现晃动。另外，车体的底部距离地面的净空高度控制在100mm到150mm之间，既能保证在车间地面有少量切屑、小杂物的时候不会卡滞轮体，也不会因为净空过高导致整车重心上移，满载转弯时出现侧翻的风险。这类推车没有复杂的传动或者电控结构，核心的设计逻辑就是在保证结构强度、通行灵活性的前提下，最大化置物空间的利用率，同时适配日常作业的操作习惯，减少使用过程中的不必要损耗，很多现场使用的同类推车容易出现的层板变形、脚轮脱落、推手开焊问题，本质都是在建模阶段没有对受力点做加强处理，或者尺寸设计不符合实际通行、操作的边界要求，导致实际投用后故障率高，使用寿命短。
