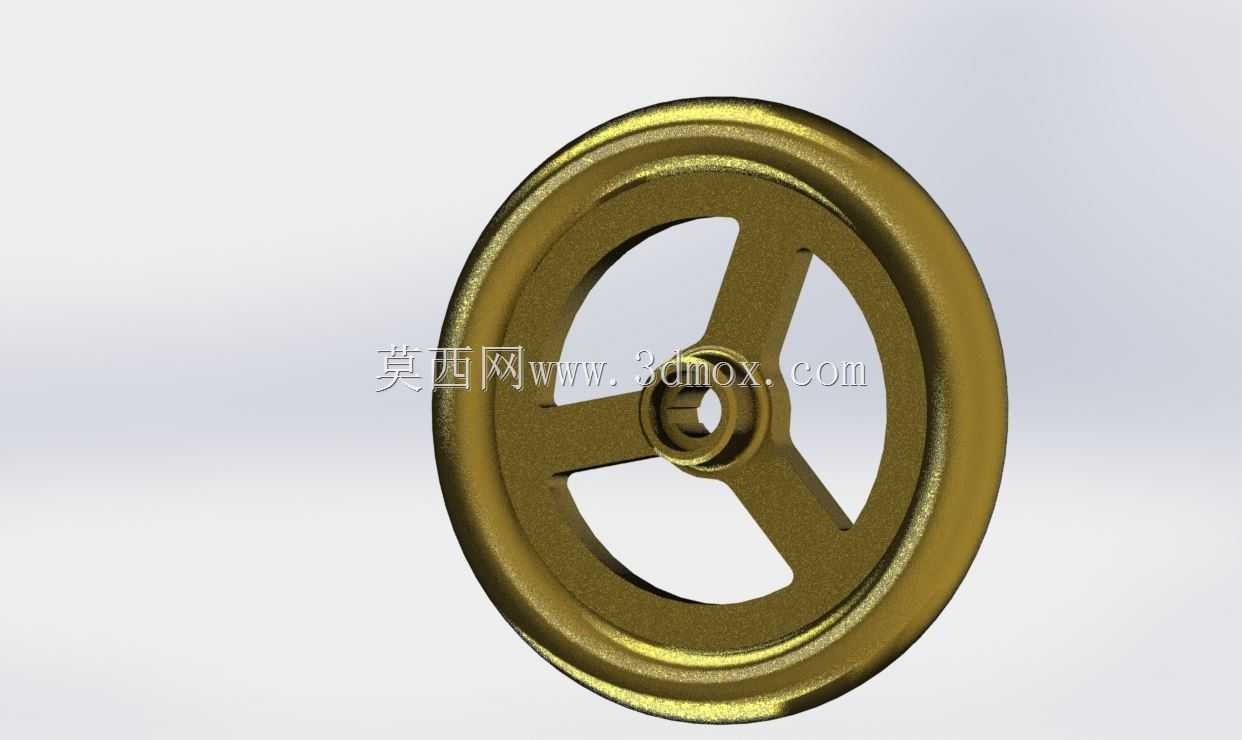

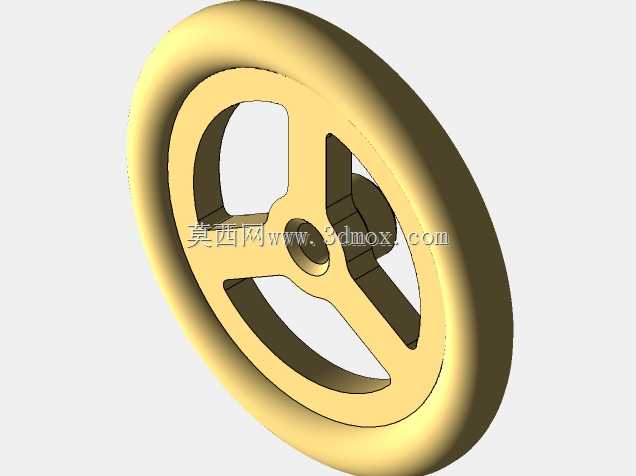

三辐条式阀门手轮操作构件

　　在工业流体管路系统中，这类手轮是手动阀门最常用的操作执行构件，日常巡检时的开关调节、检修工况下的截断导通，都需要通过转动手轮来带动阀杆完成行程动作，不管是给排水管线、化工介质输送管路还是暖通蒸汽管网，只要配置手动截止阀、节流阀、闸阀类产品，基本都能见到这类结构的操作件。从实际使用场景来看，这类手轮需要适配不同通径、不同压力等级的阀门，设计时首先要考虑操作力矩的传递效率，三辐条的结构并非随意选择，相比两辐条结构，三辐条在圆周方向的受力均匀性更好，转动时不会出现明显的应力集中点，相比四辐条及以上的多辐条结构，又能减少不必要的材料冗余，同时预留足够的手部握持空间，操作人员戴劳保手套操作时也不会卡滞。手轮的轮缘做了圆弧过渡的厚壁设计，

　　握持时的接触面积足够大，长时间操作也不会出现硌手的问题，轮缘的外径尺寸是和所需操作力矩直接匹配的，按照杠杆原理，更大的手轮直径能在同等握持力下输出更大的阀杆扭矩，适配更高压力等级、更大通径的阀门，而手轮中心的安装孔，是和阀杆的方头或者键槽结构配合的，安装时的配合公差需要控制在合理范围，既要保证传动时没有旷量，避免开关行程出现空程误差，也要保证拆装便捷，后期更换手轮时不需要额外做修配加工。设计这类手轮的时候，首先要明确安装边界：中心安装孔的尺寸、键槽规格要和对应阀杆的输出端完全匹配，手轮的辐条厚度、轮缘截面尺寸需要通过扭矩校核，保证在最大操作力矩下不会出现辐条变形、轮缘断裂的问题，尤其是在一些需要带压操作的工况下，

　　手轮不能出现塑性变形，否则会直接导致阀门无法正常开关，引发管路介质泄漏的风险。三辐条之间的镂空区域，除了减重之外，还有实际的工程意义：一方面在管路做保温施工的时候，保温材料可以部分嵌入镂空区域，不会因为手轮的存在导致保温层出现过大的缝隙，另一方面在户外使用场景下，镂空结构可以减少风阻，同时避免积水、积尘堆积在手轮内部，降低锈蚀的概率。手轮中心的轮毂部分做了加厚处理，因为这部分是扭矩传递的核心区域，和阀杆配合的接触面需要足够的接触长度，才能保证传动时的受力均匀，不会因为局部压应力过大导致孔壁磨损。从选材和结构工艺性来看，这类手轮多数采用铸铁或者铸钢铸造后做表面处理，也有部分采用工程塑料注塑成型，三辐条的结构在铸造时的工艺性很好，

　　不容易出现浇不足、缩孔的铸造缺陷，脱模也比较顺畅，不需要设计复杂的抽芯结构，能有效控制生产制造成本。实际选型的时候，除了匹配安装孔尺寸，还要考虑手轮的转动空间，手轮外径对应的圆周范围内不能有其他管线、支架构件遮挡，否则操作人员无法整圈转动手轮，只能小幅度反复扳动，大幅降低操作效率，尤其是在管廊、设备夹层这类安装空间紧凑的场景，手轮的尺寸边界是阀门安装布局时必须要校核的参数。另外，手轮的表面做了防滑的质感处理，即使手上沾有少量油污、水渍，转动时也不容易打滑，保证操作时的施力稳定。很多现场运维人员会在这类手轮上加装开关位置标识，三辐条的结构刚好可以作为位置参照，当辐条和管路方向平行或者垂直时，可以快速判断阀门的开关状态，不需要额外观察阀杆的伸出长度，提升日常巡检的效率。在做三维建模的时候，这类手轮的建模逻辑要优先保证安装配合面的尺寸精度，中心孔的同轴度、辐条和轮毂、轮缘的过渡圆角都要准确还原，因为过渡圆角不仅是外观需求，更是降低应力集中的关键结构，要是建模时忽略了圆角，后续做有限元受力分析的时候，会出现应力值远超材料许用应力的错误结果，和实际工况的受力状态完全不符。
