双端异形挂钩扭转复位弹簧结构设计

　　这类带异形弯折挂钩的双螺旋扭转弹簧，在日常设备结构里的应用场景比普通圆柱弹簧更具针对性，不像常规压缩弹簧只提供轴向弹力，它的核心作用是在两个安装支点之间提供绕簧体轴线的扭转复位力矩，同时两端的异形挂钩可以直接卡接在对应构件的卡槽或挂柱上，省去额外的固定座加工成本，在小型机具、家电翻盖结构、园林工具扳机组件、自行车锁具复位结构里都能见到这类结构的身影。从实际使用场景来看，这类弹簧的安装不需要预留轴向压缩的大行程空间，因为它的工作变形是簧圈之间的相对扭转，两个挂钩分别挂接在两个存在相对转动需求的构件上，当其中一个构件绕弹簧中心轴线转动时，就会带动对应挂钩扭转簧体，簧体材料产生弹性变形储存势能，当外力撤销后，

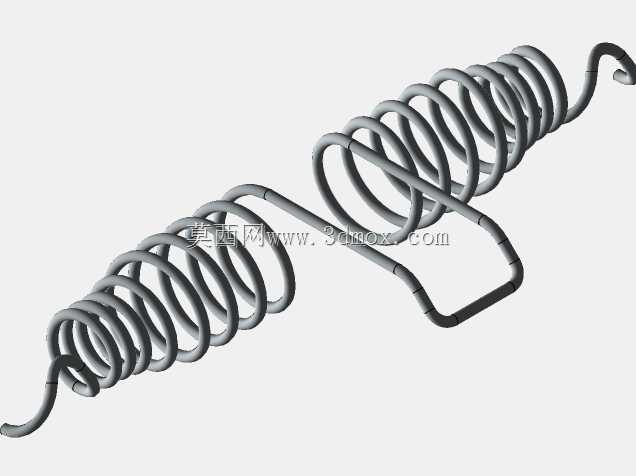

　　簧体释放势能带动构件回到初始位置，整个过程没有多余的传动环节，复位响应直接，故障率远低于连杆类复位结构。做这个结构的三维建模时，首先要确认的是两个挂钩的相对安装角度，这直接决定了弹簧的初始预紧力矩，很多新手建模时容易忽略初始安装角，只做自由状态下的结构，实际装配时就会出现挂钩挂不上、或者挂上之后预紧力过大导致构件无法正常复位的问题。簧体部分采用等节距圆柱螺旋结构，两个螺旋段的旋向保持一致，中间的连接弯折段要做足够的圆角过渡，不能出现直角弯折，否则在反复扭转过程中，弯折处会产生严重的应力集中，很快出现疲劳断裂。两端的挂钩弯折形状是根据实际安装位的空间来设计的，图里的结构一端是直杆小弯勾，另一端是带矩形框的弯折挂耳，

　　这种设计是因为其中一个安装位是板件上的方形凸台，挂耳可以直接套在凸台上，不会在扭转过程中出现滑脱，而另一端的小弯勾是挂接在圆柱销上，小弯勾的开口尺寸要比圆柱销直径大0.2到0.3毫米，方便装配时卡入，同时弯勾的末端要做向内的收边处理，避免工作过程中受振动脱出。从外形尺寸的安装边界来看，整个弹簧的最大外轮廓是两个簧圈的外径，安装时要保证簧圈外侧和周边构件的间隙不小于簧丝直径的四分之一，避免扭转过程中簧圈和周边结构发生摩擦剐蹭，导致弹簧磨损或者卡滞。中间连接段的弯折高度要匹配两个安装构件之间的间距，不能过长导致弹簧安装后出现晃动，也不能过短导致安装时两个簧段被挤压产生额外的内应力。簧丝直径的选择是根据所需复位力矩来计算的，

　　扭转弹簧的力矩和簧丝直径的四次方成正比，和有效圈数成反比，建模时要先根据实际工况的力矩需求核算有效圈数，不能随意增减圈数，否则会出现复位力不足或者力矩过大扳动构件费力的问题。另外，这类弹簧的两个簧段的有效圈数要保持一致，避免扭转时两边的变形量不均，导致单侧应力过大提前失效。建模过程中，螺旋线的生成要注意端部并紧的处理，扭转弹簧的端部簧圈一般会做1圈左右的并紧，提升端部和挂钩连接位置的强度，避免挂钩在受力时从簧圈端部脱开。所有弯折位置的圆角半径不能小于簧丝直径，尤其是挂钩和簧圈连接的位置，是应力集中的高发区，圆角过小的话，在反复扭转载荷下很容易从连接位置断裂。实际装配时，弹簧的支撑是靠两端挂钩的挂接来实现的，簧圈本身不需要额外的支撑轴，当然如果安装空间允许，穿一根直径比簧圈内径小1毫米左右的芯轴，可以避免弹簧在大扭矩下出现簧圈屈曲变形，提升弹簧的工作稳定性。这类弹簧在选型替换时，不能只看簧体外径和总长度，必须核对两个挂钩的相对角度、挂钩形状、簧丝直径和有效圈数，任何一个参数不匹配，都会导致装配后无法正常工作，甚至出现弹簧弹出伤人的风险。在做结构验证的时候，要模拟整个工作行程的扭转角度，检查弹簧在最大扭转角度下的应力是否在材料的许用应力范围内，一般碳素弹簧钢的扭转许用应力取400到500兆帕左右，如果是频繁往复工作的工况，还要适当降低许用应力值，提升弹簧的疲劳寿命。
