起重作业用德拉门托吊装承载结构

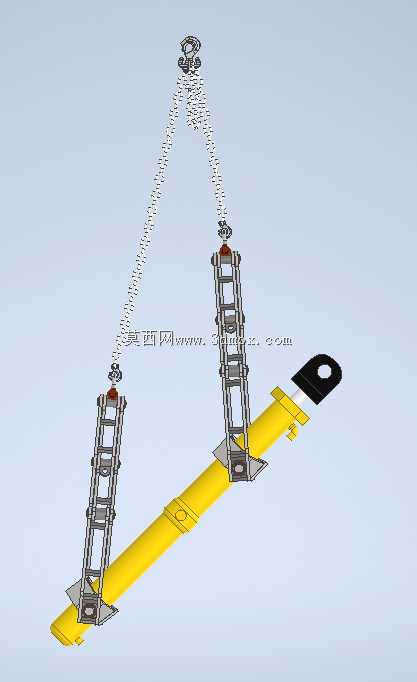

　　在重型构件转运、设备安装就位的现场作业场景里，这类德拉门托结构的吊装承载件，主要解决长条形重型工件吊装时的受力不均问题——很多车间内的长轴类、管状构件，或是户外施工的型材、预制杆件，直接用钢丝绳单点或双点捆绑起吊时，很容易因为吊点间距不合理出现构件弯折、吊索滑移的情况，甚至会因为局部应力集中造成工件表面损伤，这类承载结构就是为了匹配这类长件吊装需求设计的。从结构功能上看，主体的黄色长梁作为核心承载基体，采用等截面箱型结构设计，梁体上预留的多组安装位可以根据被吊工件的长度、重心位置灵活调整两个梯状吊臂的固定间距，不需要额外加工适配吊点，就能适配不同长度规格的长条形工件吊装作业。两个梯状吊臂的下端通过铰接支座与主梁连接，

　　作业时可以根据吊索的起吊角度自动微调偏转角度，避免吊索与吊臂硬接触造成的磨损，同时梯状结构的每一级横档都可以作为吊索的固定点位，作业人员可以根据起吊高度需求选择对应的横档挂接吊索，不需要额外调整起重机的起升高度就能适配不同的吊装净空要求。主梁一端的吊耳结构采用整体式锻造后加工的形式，与主梁端面通过满焊连接，吊耳孔内预留了衬套安装位，作业时加装耐磨铜衬套可以减少吊索卸扣与吊耳的磨损，延长整体结构的使用寿命。从设计思路层面，这套结构在建模阶段就优先考虑了现场作业的容错性，没有采用复杂的液压或电控调节结构，全部采用纯机械连接形式，所有铰接点都设计了可拆卸的销轴结构，日常维护时只需要定期检查销轴磨损情况、加注润滑脂即可，

　　不需要复杂的维保流程，非常适合工地、车间这类作业环境复杂、维保条件有限的场景。外形尺寸方面，主梁的有效承载长度覆盖常规6米以内的长条形工件吊装需求，两个吊臂完全展开后，吊点的垂直高度差可以控制在1.2米范围内，能够保证起吊过程中主梁始终保持水平状态，避免被吊工件出现倾斜滑落的风险。安装边界上，这套结构上端通过卸扣与起重机的主吊钩连接，下端的吊点可以直接挂接捆绑被吊工件的吊索，不需要对现有起重机的吊钩结构做任何改造，直接挂接就能投入使用，适配绝大多数额定起重量5吨以内的桥式起重机、汽车吊的吊钩规格。在实际作业过程中，这类结构还可以搭配不同规格的卸扣、吊装带使用，当吊装表面精度要求较高的工件时，可以在吊臂与吊索接触的位置加装橡胶护垫，避免吊索挤压损伤工件表面；当吊装重量较大的金属构件时，可以在铰接销轴位置加装防脱挡板，避免作业过程中销轴窜动脱出。结构的受力设计上，建模阶段就对主梁的弯矩分布做了模拟，当吊臂调整到主梁最外端位置、承受额定载荷时，主梁的最大挠度控制在总长的1/1000以内，不会因为承载出现明显的下弯变形，两个梯状吊臂的每一级横档都做了加强筋设计，即使吊索挂在最上端的横档位置，横档的剪切应力也远低于材料的许用应力值，不会出现横档断裂的风险。不同于常规的固定式吊梁，这套结构的两个吊臂可以沿着主梁的滑槽滑动调整位置，滑槽内设计了等间距的定位孔，调整到位后插入定位销就能完成固定，整个调整过程不需要借助大型工具，

　　两名作业人员配合就能在短时间内完成吊点间距的调整，适配不同的吊装任务需求。主梁表面采用醒目的黄色涂装，一方面是符合起重作业设备的安全标识要求，现场作业时更容易被人员观察到，避免碰撞；另一方面涂装层本身也能起到防锈防腐的作用，适合在户外潮湿、多粉尘的作业环境下长期使用。吊臂的梯状结构除了作为吊索挂接点位之外，还可以作为作业人员临时调整吊索的攀爬着力点，当然设计阶段也考虑了这一点，每级横档的承重都满足单人作业的载荷要求，不过现场作业时还是需要配合安全防护措施使用。在设备安装就位的场景中，比如车间内安装长轴类传动部件、或是户外架设管状管线时，这套吊装结构可以保证工件起吊后保持水平状态，就位时不需要反复调整工件角度，能够大幅提升安装作业的效率，同时减少因为工件倾斜造成的安装对位偏差。
