可胀缩机械埃克索芯棒结构设计

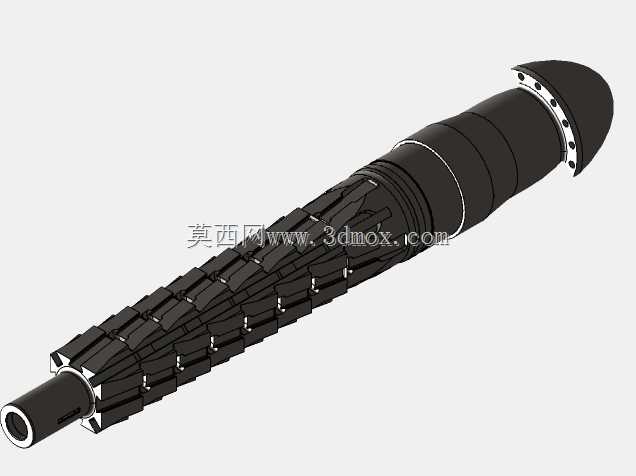

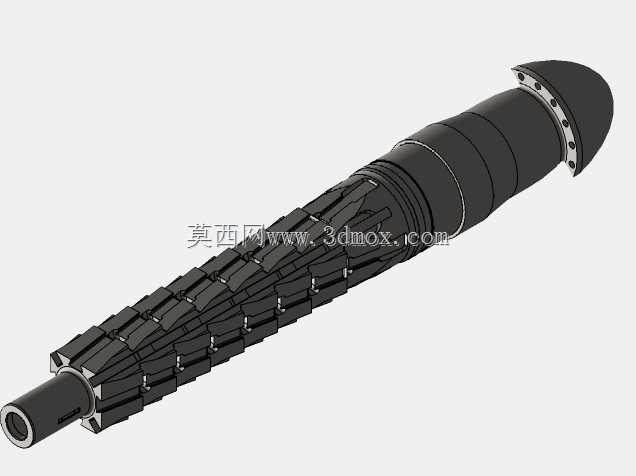

　　在卷制、胀形类薄壁筒件加工场景中，芯棒作为决定工件成型精度的核心工装部件，其结构合理性直接影响成品的圆度、壁厚均匀性与脱模顺畅度。这款埃克索芯棒采用多瓣式胀缩复合结构，区别于传统整体式硬芯棒无法适配变径加工、脱模易刮伤工件内壁的缺陷，通过内部顶杆的轴向位移驱动周向分布的滚肩组件沿预设斜面滑动，实现外径的可控胀大与收缩，适配不同内径规格的筒件装夹需求。从结构设计逻辑来看，芯棒主体沿轴向分为定位端、胀缩工作段、驱动连接段三个功能区域：定位端采用空心轴结构，端面预留键槽与安装定位孔，可直接与设备主轴的连接法兰配合，保证传动过程中的同轴度，空心内孔同时作为驱动顶杆的穿行通道，减少额外的外置驱动结构占用空间；胀缩工作段是核心功能区，

　　周向均匀排布多组带斜楔面的瓣状模块，模块接触面镶嵌耐磨滚肩，将瓣块滑动过程中的干摩擦转化为滚动摩擦，大幅降低胀缩动作的驱动阻力，同时减少长期往复动作带来的接触面磨损，延长工装的整体使用寿命，瓣块外表面做高精度磨削处理，表面粗糙度控制在Ra0.8以内，保证与工件内壁接触时不会压伤工件表面，胀开状态下各瓣块外圆的同轴度公差控制在0.02mm范围内，避免加工过程中工件出现圆度超差问题；驱动连接段与轴向顶杆相连，顶杆的轴向进给量与芯棒外径的胀缩量呈线性对应关系，可通过控制顶杆的进给行程精准调节芯棒的工作外径，适配一定尺寸范围内的不同内径工件加工，无需频繁更换芯棒，减少工装换型的辅助时间。在安装边界方面，芯棒整体为细长轴类结构，

　　安装时需保证主轴连接端的径向跳动不超过0.01mm，顶杆的驱动轴线与芯棒主体轴线的同轴度偏差不超过0.03mm，避免胀缩过程中出现瓣块卡滞、受力不均导致的局部磨损过快问题；芯棒的最小收缩外径小于待加工工件的毛坯内径，保证工件可以顺利套装到芯棒上，最大胀开外径略大于工件的成型内径，提供足够的胀紧力抵消加工过程中的切削力、卷制张力，避免工件与芯棒之间出现相对滑动。实际应用中，这类芯棒多用于金属薄壁管的卷圆焊接、复合材料筒段的缠绕成型、管件内孔的精整加工等场景，相比传统的弹性胀套，其刚性更强，承载的加工载荷更大，不会出现弹性元件疲劳失效导致的胀紧力不足问题；相比液压驱动的胀轴，其结构更简单，无需配套液压油路与密封元件，维护成本更低，

　　适合在中低速、大载荷的筒件加工工况下使用。设计过程中针对瓣块的受力做了有限元校核，在最大胀紧力工况下，瓣块的最大应力出现在斜楔接触面位置，选用合金结构钢做整体淬火处理，硬度达到HRC45-50，保证足够的强度与耐磨性，滚肩组件采用轴承钢制作，配合间隙控制在0.01-0.02mm之间，既保证滚动顺畅，又不会出现过大的间隙导致胀紧精度下降。顶杆表面做渗氮处理，提高表面硬度与耐磨性，避免长期往复运动出现表面拉毛问题，影响动作顺畅度。芯棒头部做圆弧导流设计，方便工件套装时的导入，减少套装过程中工件与芯棒端部的磕碰划伤。
