可转位辊道物料换向输送设备结构

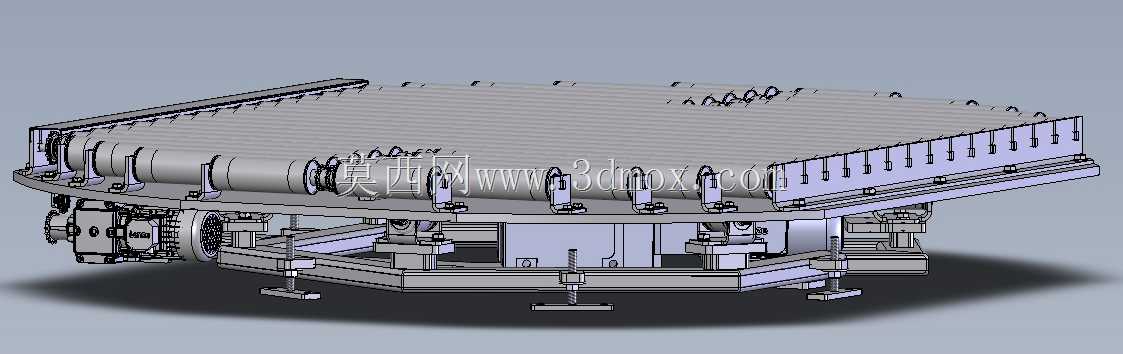

　　在汽车零部件焊装线、家电总装线、电商仓储分拣线以及重型板材加工车间的物流衔接节点，经常会遇到输送方向需要90度切换的场景——比如主线输送的托盘需要分流到支线检测工位，或者长条形型材需要从纵向输送转为横向进给至加工设备，这类场景如果采用顶升移栽机构，往往会因为接触面积小导致重载物料偏载，而采用弯道辊道又会占用过大的车间平面空间，旋转辊道输送设备正是为解决这类矛盾开发的专用输送单元。从结构设计逻辑来看，这套设备的核心承载框架采用型钢焊接成型，底部设置可调式支撑脚杯，可在安装时根据车间地面平整度调整整体水平度，避免辊道面倾斜导致物料滑移；支撑脚上方设置回转支承结构，作为整个上部辊道组件的旋转核心，相比传统的回转支撑轴承搭配齿轮传动的方案，

　　这套结构将驱动电机布置在回转台侧方，通过链轮传动带动回转支承外圈转动，既保证了大扭矩输出，又能将整体安装高度控制在较低范围，适配现有生产线的高度差要求。上部的辊道组件采用多根平行布置的动力辊筒，辊筒表面可根据输送物料的特性选择包胶或者镀锌处理，包胶辊筒适合输送表面易划伤的钣金件、家电外壳，镀锌辊筒则适合输送重型钢材、焊接托盘等耐磨物料；辊筒之间通过多楔带联动，由端部的减速电机统一驱动，保证所有辊筒线速度一致，避免物料在输送过程中出现偏移、卡滞。设备的旋转动作与辊道输送动作设置了互锁逻辑，只有当上部辊道完全停止转动、且回转台旋转到位并触发到位传感器后，辊道才会启动输送动作，反之辊道上有物料未完全离开辊道面时，回转台无法启动旋转，

　　从结构和控制逻辑上双重避免物料甩出、卡滞的风险。从安装边界来看，这套设备的整体外形为矩形结构，回转直径略大于辊道面的宽度，安装时需要在设备周边预留不小于150mm的安全间隙，避免旋转过程中与周边的固定护栏、其他输送线发生干涉；设备的进料端和出料端均设置了过渡连接板，可与不同宽度的常规辊道线、皮带线直接对接，不需要额外定制过渡段，降低现场安装改造的工作量。在实际工况应用中，这类旋转辊道设备的单工位承载能力可根据需求调整辊筒壁厚和框架型材规格，常规配置可满足单托1吨以内的物料输送换向需求，重载版本可通过加密辊筒间距、加大回转支承型号实现3吨以上重载物料的换向，相比传统的人工转向、叉车转运，可实现全自动化的物流衔接，不需要人工介入，

　　大幅降低生产线的物流转运人力成本，同时减少叉车在车间内通行带来的安全隐患。设计过程中需要重点关注回转部分的线缆防护，因为上部辊道的驱动电机、传感器线缆需要从固定底座连接到旋转台部分，采用拖链内置走线的方式，可避免旋转过程中线缆被拉扯、磨损，拖链的弯曲半径需要根据线缆直径合理选择，保证长期旋转动作下线缆的使用寿命；另外辊道面的平面度公差需要控制在每米1mm以内，否则长条形物料在输送过程中会出现跑偏，甚至卡在辊道与侧边护栏之间。在生产线布局时，这类旋转辊道通常布置在两条垂直输送线的交点位置，或者布置在加工设备的上下料工位，比如激光切割机的上下料端，可将纵向输送过来的板材旋转90度后横向送入机床工作台，完成加工后再旋转方向送回主线，适配多台设备的共享上下料需求。
