L型爬坡转向带式物料输送设备结构

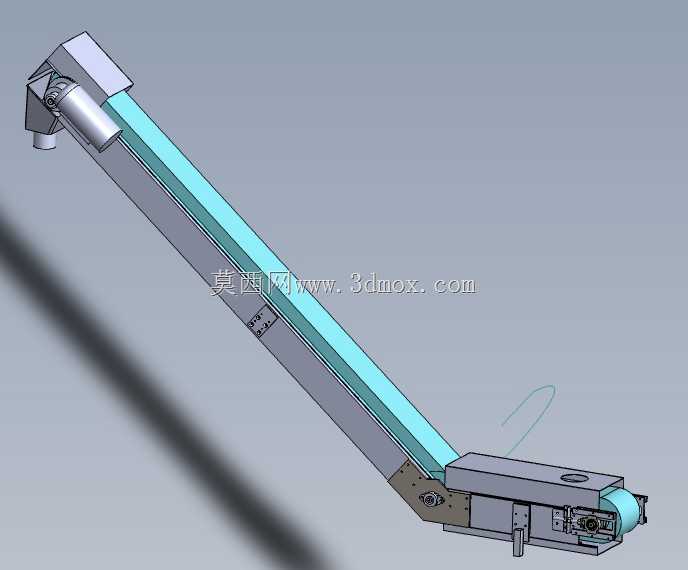

　　在食品加工、电子零部件组装、包装产线、五金件分拣等需要跨高度衔接工位的生产场景中，常规水平或直线爬坡输送机往往无法适配存在水平转向+抬升需求的工位布局，这类L型带式输送结构正是为解决这类空间受限场景下的物料转运需求设计的。设备整体采用折弯段衔接水平进料段与斜向抬升段的结构，水平段可直接对接上游分拣台、振动盘出料口或者加工设备出料端，承接完成前道工序的散件、盒装物料或者小型工装件，斜向段则将物料抬升至指定高度后，输送至下游的包装机、料仓或者高位装配工位，无需额外增设中转接驳台，能有效压缩产线的横向占用空间。从结构设计逻辑来看，该设备的机架主体采用薄壁矩形钢管焊接成型，所有拼接焊缝处均做了打磨清根处理，

　　避免焊渣残留划伤输送带或者积料污损物料，折弯过渡段的托辊组采用小直径密排布置，相邻托辊的间距控制在输送带允许挠度范围内，防止输送带在转向折弯处出现凹陷、跑偏或者物料卡滞的问题，同时折弯段的内侧设置了导向压条，对输送带的侧边进行限位，避免长期运行过程中输送带受侧向张力出现蛇形偏移。驱动单元布置在斜向段的上端出料位置，采用减速电机直接驱动主动辊的结构，相比中间驱动的布置形式，能让输送带的承载段始终处于张紧状态，减少重载启动时的打滑概率，张紧机构采用螺杆式可调结构，布置在水平段的尾部从动辊位置，操作人员可通过两侧的调节螺母同步调整从动辊的平行度，补偿输送带长期运行产生的蠕变伸长量，张紧行程预留了输送带总长度的3%，

　　可满足长期使用的调整需求。输送带选用轻型PVC材质，表面做了防滑纹理处理，斜向段的输送倾角控制在23度以内，针对常规的纸质包装盒、塑料零件、小型金属件等物料，可保证爬坡输送过程中不会出现下滑回落的问题，若输送表面光滑的散料，也可更换为带挡条的输送带结构，无需改动主体机架即可完成适配。设备的两侧护板采用薄钢板折弯成型，通过螺栓固定在机架两侧的安装座上，护板与输送带边缘的间隙控制在5mm以内，既可以防止物料从侧边掉落，也能避免操作人员的衣物卷入辊系间隙，护板上预留了观察缺口，可在不停机的状态下观察输送带的运行状态以及物料的输送情况。从安装边界来看，该设备的水平段长度可根据上游工位的对接需求做模块化调整，标准模块的单段长度为500mm，

　　斜向段的抬升高度可根据下游工位的进料高度在1米到2.5米范围内调整，设备整体的宽度根据输送带宽度分为300mm、400mm、500mm三个常规规格，对应的机架最大宽度分别为420mm、520mm、620mm，安装时仅需要在水平段底部和斜向段中部设置四个固定地脚，通过膨胀螺栓与地面固定即可，无需额外搭建支撑钢架，设备的进料端高度与常规工作台面高度匹配，为750mm，可直接适配多数人工操作工位或者自动化设备的出料高度，出料端可根据需求加装导料槽，将物料精准导入下游设备的进料口。在细节设计上，设备的所有辊系两端均采用带座外球面轴承安装，轴承座带有密封端盖，可阻挡生产现场的粉尘、碎屑进入轴承内部，延长润滑维护周期，斜向段的下分支设置了回程托辊，防止输送带回程段下垂晃动，折弯位置的内侧设置了防磨衬板，避免输送带长期与机架硬摩擦出现表层磨损，设备的驱动端还预留了传感器安装位，可根据产线自动化需求加装物料检测光电、速度传感器等元件，实现与上下游设备的联动控制，无需额外在机架上焊接安装支架。
