带梯架接料结构的卧式滚筒球磨机

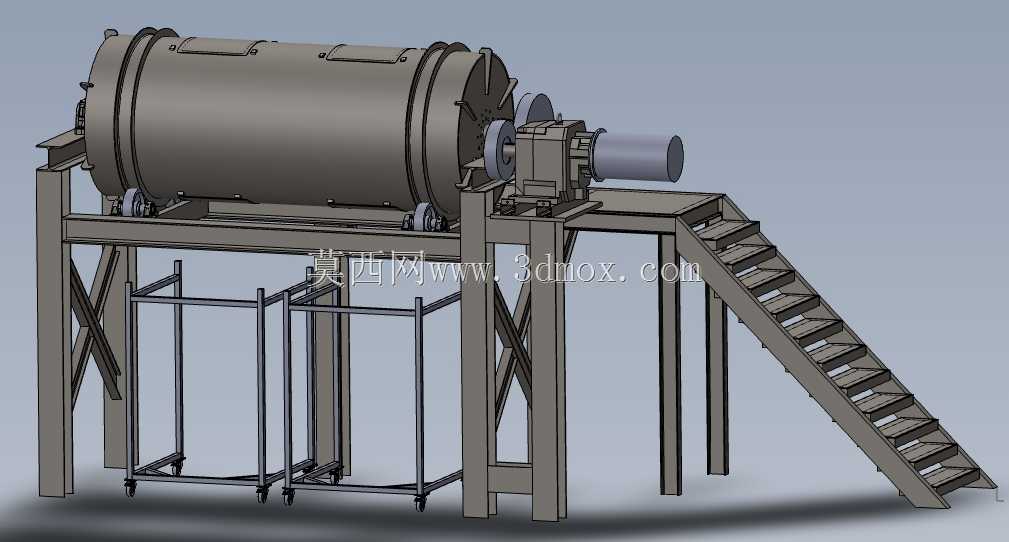

　　这款卧式滚筒球磨机的三维结构完整还原了现场落地式安装的全套配置，从支撑机架、传动单元到附属的登梯、接料架都做了等比例建模，没有省略现场安装需要考虑的干涉边界，做产线布局或者结构改型的时候可以直接调用参考。从现场应用场景来看，这类设备主要用在中小型选矿厂的矿石中细碎后粉磨工序，也适配建材、耐火材料、固废回收领域的颗粒物料研磨作业，靠筒体内衬板带动研磨介质（钢球或者钢段）随筒体转动产生的冲击、研磨作用，把进料粒度控制在20mm以内的物料磨到目标出料细度，通常和分级设备组成闭路循环作业，避免过磨或者粒度不达标。

　　设备的功能特性在结构上体现得很明确：主筒体采用两端带法兰的卷焊结构，筒身开设了对称布置的人孔兼加料口，日常补加研磨介质、检修衬板的时候不需要拆卸端盖，大幅降低停机维护的工作量；筒体两端的中空轴颈坐落在机架的托轮组上，托轮采用双列调心滚子轴承支撑，能补偿筒体长期运转产生的微量挠度变形，避免轴颈偏磨。传动端采用减速机直联小齿轮驱动筒体端盖外圈的大齿圈的结构，相比皮带传动传动效率更高，重载启动的打滑风险更低，减速机和电机共用一个安装底座，和主机架之间预留了调整垫片的安装空间，现场安装的时候可以通过增减垫片调整齿轮啮合间隙，保证齿面接触面积符合装配要求。

　　设计思路上完全围绕现场运维的实际需求做了细节考量：筒体侧方配套的斜梯直接通到筒体人孔的操作平台高度，梯步采用防滑花纹板结构，两侧带防护扶手，运维人员攀爬的时候不需要额外搭设临时梯架，消除高空作业的安全隐患；筒体正下方设置的带脚轮接料架，是专门为了承接筒体排料或者检修漏料设计的，接料斗下方可以直接放置周转料桶，磨好的物料可以直接通过接料架导流到料桶内，带脚轮的设计可以在设备运行的时候把接料架推到安全距离，避免筒体运转的振动把接料架震移位，也方便清理接料槽内的积料。

　　安装边界的尺寸在建模的时候也做了完整预留：设备整体的安装基准是机架底部的四个地脚板，每个地脚板都预留了地脚螺栓的通孔，现场做混凝土基础的时候需要对应预留螺栓坑，基础平面的水平度误差要控制在每米0.1mm以内，避免托轮受力不均出现异常磨损；电机和减速机的外接电缆走线要避开筒体旋转的径向范围，斜梯的安装位置要预留至少800mm的人员通行通道，接料架的移动范围内不能布置其他管线或者设备，避免推拉接料架的时候出现碰撞干涉。筒体的旋转方向设计为固定转向，进料端和出料端的中空轴分别对应给料器和出料溜槽的安装接口，建模的时候已经把接口的法兰尺寸、螺栓孔位置做了标准化处理，和常规的给料、出料辅机可以直接适配，不需要额外做转接法兰的设计。另外筒体内壁的衬板安装螺栓孔也在模型里做了位置标注，后期更换不同材质的衬板（比如高锰钢衬板、橡胶衬板）的时候，可以直接参考孔位做衬板的建模出图，不用重新测量筒体的安装尺寸。
