矿用物料输送溜槽及配套支撑结构

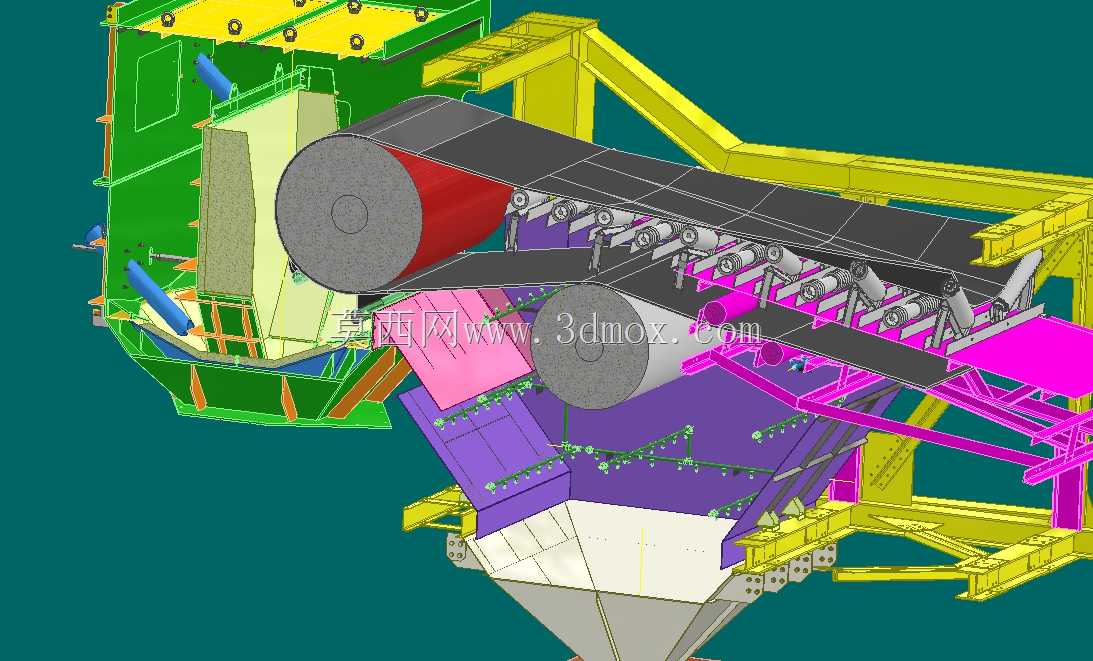

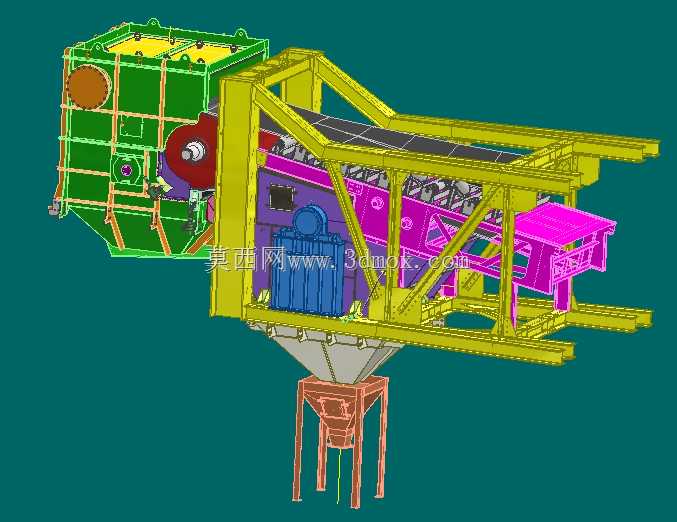

　　这套溜槽结构主要应用于矿山选矿、散料转运的作业场景，在破碎筛分生产线、物料中转衔接工位承担物料导流、缓降、定向输送的作用，可衔接上游筛分设备、破碎设备的出料端，将散状矿石、砂石物料平稳导入下游输送设备或者料仓内，避免物料直接坠落产生的冲击磨损、粉尘外溢以及物料偏载问题。从结构组成来看，整套装置包含上部入料箱体、倾斜输送段框架、下部受料斗以及配套的传动安装位，上部入料箱体采用箱式焊接结构，侧壁预留了检修观察口与传动组件安装位，可配套驱动辊组实现物料的匀速推送，避免湿黏物料在槽体内粘结堵料。倾斜段的支撑框架采用型钢焊接成型的桁架结构，主受力梁选用矩形型钢焊接，斜向布置的加强筋按照物料满载工况下的载荷分布排布，

　　在辊组安装位置额外增设了局部加强垫板，抵消物料输送过程中产生的动载荷与振动冲击，框架的支腿位置预留了地脚安装孔，可直接与现场的混凝土基础或者钢结构平台通过螺栓紧固连接，安装时需要保证倾斜段的倾角与物料安息角匹配，针对不同粒度、湿度的矿石物料，倾角可在15度到25度区间调整适配，避免物料流速过快造成下游设备冲击，或是流速过慢产生积料堵槽。下部的受料斗采用渐缩式锥形结构，斗壁铺设了耐磨衬板的安装位，可根据物料磨琢性更换不同厚度的耐磨衬板，斗体出口尺寸与下游皮带输送机的导料槽尺寸匹配，避免落料点偏载造成皮带跑偏。设计过程中首先核算了满载工况下的物料总重量，按照散料密度1.6t/m³、槽体满载填充率60%计算整体静载荷，再叠加1.

　　5倍的动载荷系数校核框架的抗弯、抗扭强度，所有焊接位置均采用连续角焊缝，关键受力节点做了焊后去应力处理，避免长期受振动影响产生焊缝开裂。上部箱体的入料口尺寸与上游振动筛的出料端尺寸完全适配，衔接位置预留了密封件的安装压边，可安装橡胶密封帘减少作业过程中的粉尘外溢，箱体侧面的传动组件安装位同轴度公差控制在0.2mm以内，保证驱动辊组运转时无卡滞、偏摆问题。倾斜段的托辊安装座采用可调式结构，可在安装调试时调整托辊的高度与水平度，保证输送面的平面度误差不超过3mm/m，避免皮带运行时出现跑偏、撒料问题。整套结构的安装边界需要考虑现场的检修空间，设备侧面预留不小于800mm的检修通道，用于日常检查衬板磨损情况、更换托辊以及维护传动组件，

　　上部入料端的顶部预留起吊吊耳，可满足现场安装、检修时的整体起吊需求，吊耳的焊接位置经过强度校核，可承受整套设备满载时的总重量。在实际使用场景中，这套溜槽结构可适配不同规模的选矿生产线，既可以用于粗碎后矿石的中转输送，也可以用于筛分后成品料的归集转运，针对磨琢性强的硬岩物料，可在槽体内壁加装耐磨陶瓷衬板或者铸石衬板，将设备的使用寿命提升3倍以上；针对湿度较大、容易粘结的物料，可在槽体侧壁加装振动器，通过高频振动避免物料粘结堵料。结构设计时充分考虑了现场安装的便捷性，整体框架采用分段式焊接结构，运输时可拆分为上部箱体、倾斜框架、下部料斗三个分段，到现场后通过法兰螺栓拼接即可，不需要在现场进行大量焊接作业，降低现场安装的工作量与施工难度，拼接位置的法兰面加工有密封槽，安装时嵌入橡胶密封条即可保证整体的密封性，避免漏料、漏尘问题。
