带法兰底座键槽连接抓握卡普林结构件

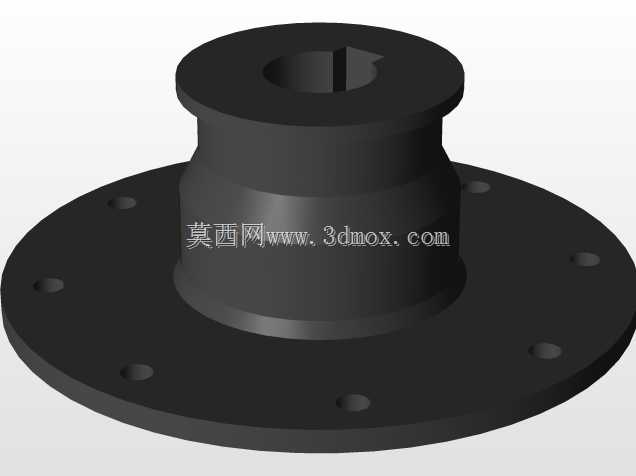

　　在东南亚地区的小型鼓风类设备运维场景里，这类被称作卡普林的连接件，是动力输出端与作业执行端之间实现扭矩传递、抓握锁定的核心结构件，很多现场维修人员在更换配件时，往往因为对其安装边界、配合公差把握不准，出现装配后同轴度偏差、运行抖动的问题，从三维结构拆解来看，这个零件的设计完全围绕现场装拆便捷性与传动可靠性展开。上部的轴孔内部开设有标准平键槽，这部分是和动力输入轴配合的核心区域，键槽的侧壁粗糙度、对称度公差直接决定了扭矩传递时的接触应力分布，设计时特意将轴孔入口处做了1×45度的倒角，方便现场装配时快速对准轴端，避免硬敲导致键槽边缘崩裂。中间的收腰段不是单纯的减重设计，这个位置的外径变化是为了给抓握操作留出足够的施力空间，

　　现场操作人员在拆装设备时，可以直接握持这个收腰段完成对位、微调，不需要额外借助卡箍类工装，收腰段的上下过渡圆角做了R3的处理，避免应力集中导致长期交变载荷下出现疲劳裂纹，毕竟鼓风设备运行时会伴随持续的小幅振动，应力集中位置很容易成为失效起点。下部的圆形法兰盘是整个零件的安装基准面，法兰盘上均匀分布了6个通孔，这些孔的位置度公差控制在0.1mm以内，装配时通过螺栓穿过这些孔，将整个卡普林固定在设备的安装基座上，法兰盘的下端面做了精车处理，平面度公差不超过0.05mm，保证和基座贴合时没有间隙，避免运行时出现端面跳动。从安装边界来看，上部轴孔的深度要比配合轴的插入长度深2mm，给轴端的热胀冷缩留出余量，

　　避免高温运行时轴顶到孔底产生额外轴向力；法兰盘的外径比安装基座的配合止口大15mm，留出足够的螺栓扳手操作空间，不会出现螺栓拧装时工具和法兰边缘干涉的问题。这类零件在实际使用中，除了传递扭矩之外，上部的凸缘结构还承担了抓握锁定的功能，当设备需要临时固定执行端位置时，外部的锁止机构可以直接卡合在凸缘下方的台阶面，实现快速锁止，不需要额外加装锁止盘，减少了整机的零件数量。设计时没有采用复杂的曲面结构，所有加工面都是车削、钻削可以完成的特征，不需要额外的铣削工序，对于小批量加工或者现场维修配做来说，普通卧式车床就能完成全部加工，降低了配件的加工门槛。很多新手建模时容易忽略法兰孔的分布角度，这个零件的6个安装孔是跨中分布的，

　　也就是其中一个孔的中心正好对准键槽的中心位置，这样的设计是为了装配时快速找正键槽的周向位置，不需要反复转动零件对位，能大幅缩短现场装配的时间。另外，轴孔和法兰下端面的垂直度公差控制在0.03mm/100mm以内，保证装配后动力轴和安装面垂直，避免出现皮带轮偏摆、传动带磨损加快的问题。在鼓风设备的应用场景里，这类连接件通常用在电机和风机叶轮的连接位置，既承担联轴器的扭矩传递作用，又通过自身的法兰结构实现和风机壳体的定位，上部的键槽配合可以传递足够的扭矩，满足中小功率鼓风设备的动力传输需求，收腰段的设计也方便日常运维时快速拆装，不需要拆卸周边的管路、护罩就能完成零件更换，适配很多现场空间局促的安装场景。
