6英寸双进风离心风轮结构设计

项目分类:通用机械零部件 发布时间:2022-01-13 ID:497242
  • 6英寸双进风离心风轮结构设计

  日常做通风类设备结构选型时,这类双进风多翼式离心风轮的应用场景覆盖极广,从商用新风系统的室内机、嵌入式空调末端,到小型工业设备的散热排风单元、机柜温控风道,再到部分净化设备的送风段,都能见到同结构风轮的身影。和普通单进风离心叶轮不同,双进风结构的风轮可以从轴向两侧同时进风,相同叶轮直径与长度参数下,进风面积更大,相同转速下的送风流量更高,同时进风气流沿轴向均匀分布,能有效降低单侧边进风带来的轴向气流偏载问题,运行时的动平衡表现更稳定,风噪表现也更平顺。

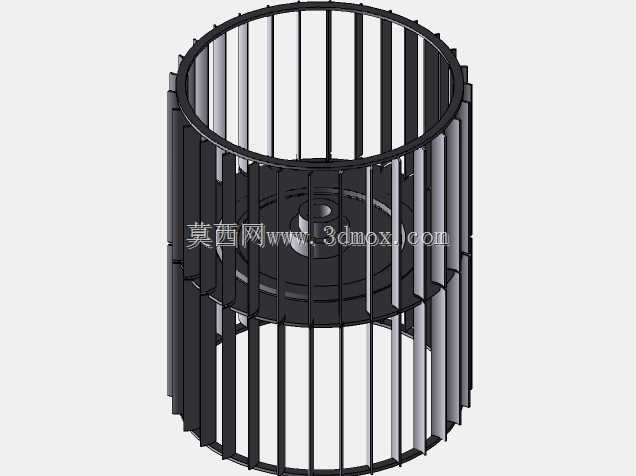

  这款风轮的外形尺寸为直径6英寸、轴向长度20厘米,在选型适配时需要注意,安装边界要预留足够的径向间隙,风轮外径和配套蜗壳内壁的径向间隙通常控制在15-25毫米区间,间隙过小容易出现风轮剐蹭蜗壳的问题,间隙过大则会产生气流回流损失,降低风机运行效率。轴向方向上,两侧进风端和蜗壳侧板的间隙要控制在5-10毫米,同时要预留出电机轴伸的安装空间,中间的轮毂位置要和配套电机的轴径、轴伸长度匹配,通常这类小尺寸双进风风轮适配的是外转子电机,电机直接嵌装在风轮内部的轮毂位置,不需要额外的皮带传动结构,整体结构更紧凑,传动损失更小。

  从结构设计思路来看,这款风轮采用的是多翼式前向叶片设计,叶片数量多,叶片弦长较短,叶片沿圆周方向均匀排布,分为上下两段式结构,中间设置有中隔板,中隔板一方面可以提升风轮整体的结构刚度,避免长尺寸风轮在高速旋转时出现叶片变形、轮体失圆的问题,另一方面可以将风轮沿轴向分为两个独立的进风段,两侧进风的气流在各自段内完成导流,不会在风轮内部出现气流串扰,进一步提升送风的均匀性。叶片的型线采用圆弧型前向设计,气流进入叶片流道后可以顺着叶片型线平滑转向,在较低转速下就能获得较高的风压,适合应用在需要一定送风压头、同时对噪音控制有要求的民用及商用通风场景。

  实际做三维建模时,这类风轮的结构细节需要重点关注几个部分:首先是叶片和两端端环、中间中隔板的连接位置,要做合理的圆角过渡,避免应力集中,因为风轮长期高速旋转,连接位置如果是直角尖角,很容易在交变载荷下出现疲劳开裂的问题;其次是轮毂的结构,轮毂上要设置和电机轴配合的轴孔,同时要设计防转的顶丝孔或者键槽结构,保证风轮和电机轴连接可靠,不会出现运转时打滑的问题;另外叶片的排布要严格保证圆周方向的等分精度,单叶片的角度偏差不能超过0.5度,否则会直接影响风轮的动平衡精度,运转时会产生明显的振动和噪音。

  在实际设备适配中,这类尺寸的双进风离心风轮通常配套的蜗壳采用镀锌板冲压或者钣金折弯焊接成型,蜗壳的型线要匹配风轮的出风方向,采用对数螺旋线设计,保证气流从风轮甩出后可以顺着蜗壳型线平滑汇集到出风口,降低风道内的涡流损失。选型时还要注意,这类前向多翼式风轮的特性是流量系数大、风压系数高,但是高效区间相对较窄,在做系统匹配时要让风轮的工作点落在高效区间内,避免在小流量高压头的工况下长期运行,否则会出现气流喘振,不仅噪音会明显升高,还会影响电机的运行寿命。另外在安装时,风轮的动平衡等级要达到G6.3以上,对于噪音要求更高的场景,动平衡等级要提升到G4.0,装配完成后要做空载试运转,检查风轮是否有剐蹭、振动异常的问题,确认无异常后再装入整机风道。

  和轴流风轮相比,同功率下这类离心风轮的送风压头更高,可以克服更长的风道阻力,适合用在有风管连接的通风系统中;和后向式离心风轮相比,前向多翼式风轮的结构更紧凑,相同风量风压下的轮体尺寸更小,转速更低,噪音表现更好,非常适合对安装空间有严格限制的商用末端设备。在做结构设计时,还要考虑风轮的材质选择,通常这类小尺寸风轮采用ABS或者PP工程塑料注塑成型,重量轻,动平衡易保证,同时塑料材质本身有一定的阻尼特性,可以降低运转时的叶片振动噪音;如果是应用在高温排风场景,则需要采用镀锌钢板或者铝合金材质的金属风轮,提升耐高温性能。
