大直径轴向管道填充槽体结构设计

　　在工业物料输送、介质填充的生产场景中，大直径轴向管道的配套承接、填充导向结构一直是现场安装调试中容易被忽略的细节，本次设计的槽体结构，正是针对1500mm轴向直径管道的填充作业需求开发，核心作用是为管道填充作业提供稳定的承载基准，同时约束填充过程中介质的流向，避免散料、填充介质外溢造成的现场物料浪费与清理负担。从实际使用场景来看，这类结构常应用在建材生产、散料输送管线、化工介质填充工位的现场安装环节，不需要过高的加工精度，但必须保证结构刚度足够，能够承载管道自重加上填充介质的总载荷，同时适配现场的安装固定需求。

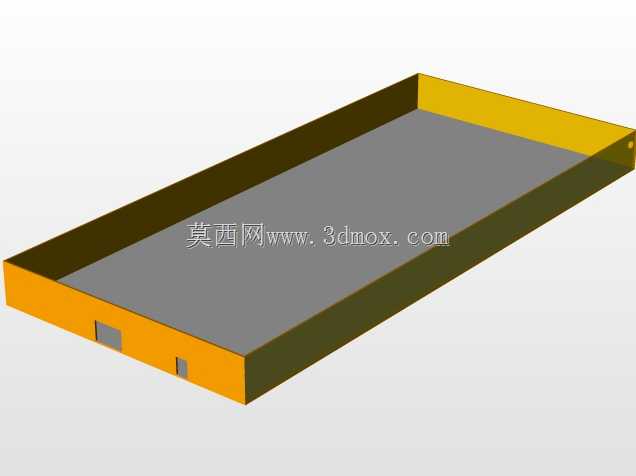

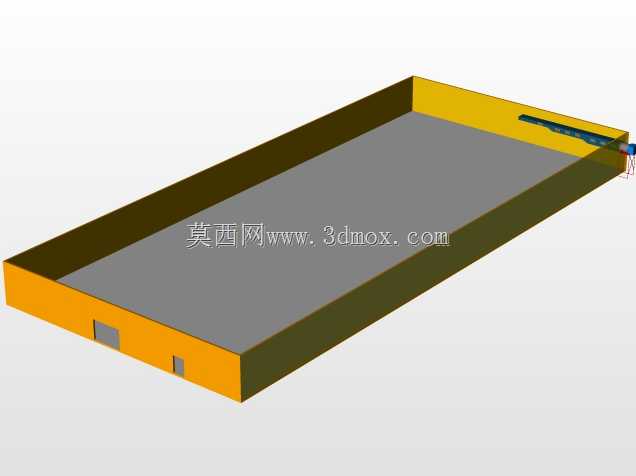

　　设计过程中首先锚定的核心边界是管道的轴向直径1500mm，因此槽体的内部净宽需要略大于管道外径，预留出管道安装时的调整余量，避免现场吊装时出现卡滞，槽体的侧壁高度经过核算，取管道直径的五分之一左右，既能够起到侧向限位作用，又不会过高遮挡管道接口位置，方便工人在填充作业时对接管道端部的填充工装。槽体的端部分别设计了两处嵌入式的安装缺口，对应现场支架的固定点位，缺口的尺寸匹配常用的型钢支架规格，不需要现场二次切割开孔，能够直接卡入支架完成初步定位，减少现场安装的焊接、打孔工作量。

　　结构细节上，槽体采用多块板材拼接的形式，不同侧壁采用差异化的厚度设计，承载管道重量的底部板材厚度最大，两侧的挡边根据受力方向不同，外侧挡边厚度略大于内侧，因为填充作业时介质的侧向压力主要作用在外侧挡边位置，这种差异化的厚度设计能够在保证结构强度的前提下，尽可能降低整体的材料用量，控制结构自重。槽体的边角位置都做了小尺寸的倒角处理，避免现场安装搬运时的尖锐边角划伤作业人员，也能减少应力集中导致的板材焊接位置开裂问题。端部延伸出的支架安装位预留了螺栓连接的余量，既可以和预制的型钢支架通过螺栓固定，也可以根据现场的实际安装条件采用焊接固定，适配不同现场的安装条件，不管是在混凝土基础上安装，还是和现有管线的支架拼接，都有足够的调整空间。

　　从功能特性来看，这个槽体结构没有复杂的运动部件，核心是承载与导向，因此设计时没有做多余的装饰性结构，所有的结构特征都服务于实际使用需求：底部的平整平面能够保证管道放置后的轴向直线度，避免管道倾斜导致填充介质在管道内部堆积不均匀；侧壁的高度刚好能够挡住填充过程中溢出的少量介质，让溢出的介质留在槽体内，不会散落到地面，后续清理时只需要清扫槽体内部即可；端部的缺口除了固定支架之外，还可以作为填充管线的穿入位置，方便填充作业的管路从槽体端部接入管道端口，不需要额外在槽体上开孔。

　　实际建模过程中，特意简化了非关键位置的细节特征，比如板材焊接的焊缝、表面的涂装纹理这些不影响安装和结构理解的内容都做了省略，因为这类结构的核心是给现场安装、加工的工人传递结构尺寸和装配关系，过多的细节反而会干扰识图效率，只要把各个板材的拼接位置、安装缺口的尺寸位置、整体的外形边界表达清楚，就能够满足现场加工和安装的需求。安装边界方面，槽体的总长度根据配套管道的支撑跨距设计，两个端部支架的间距刚好匹配管道的允许支撑跨度，避免管道因为跨距过大出现弯曲变形，槽体的底部平面平面度控制在安装允许的范围内，不需要过高的机加工精度，普通的板材下料、焊接后简单打磨即可满足使用要求，大幅降低加工成本，适合现场快速制作安装，也适合批量预制后运到现场组装，能够适配不同项目的施工节奏。
