CA6140车床用滚柱轴承连接斗杆结构

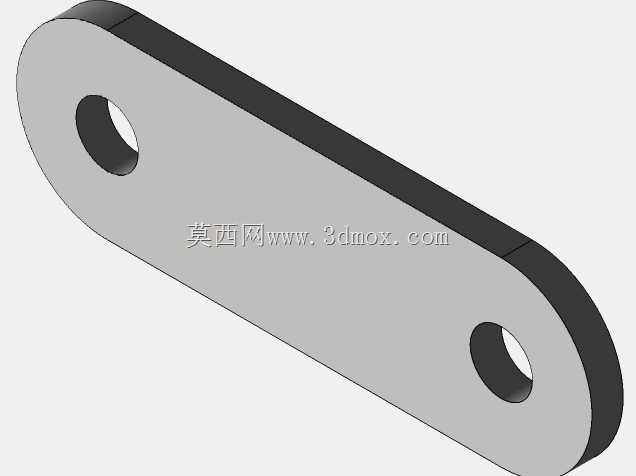

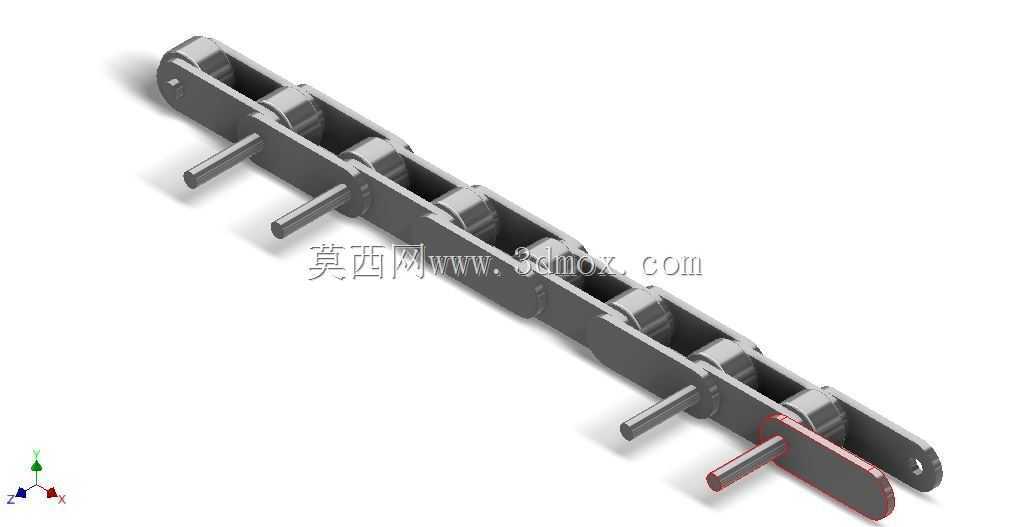

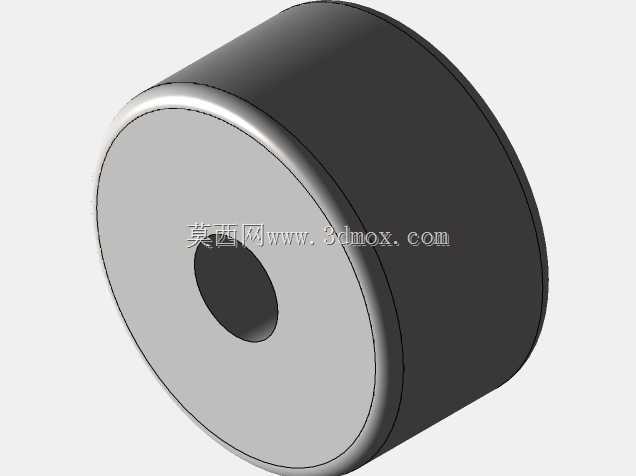

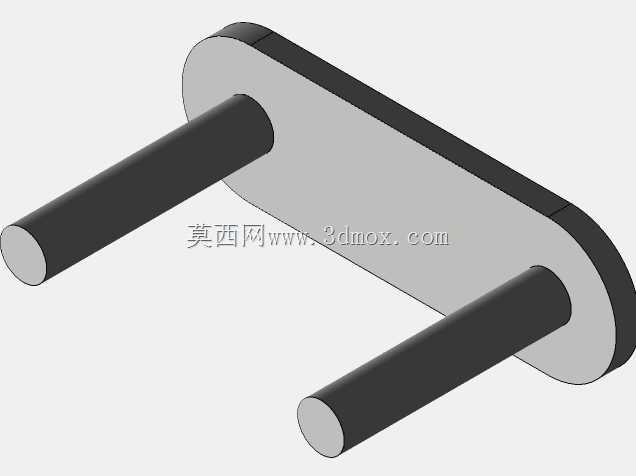

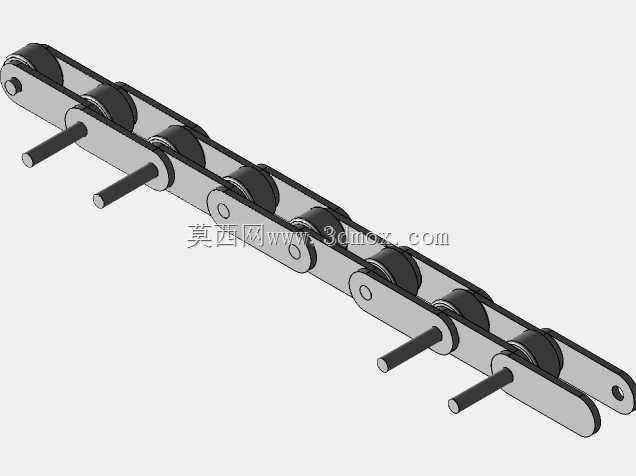

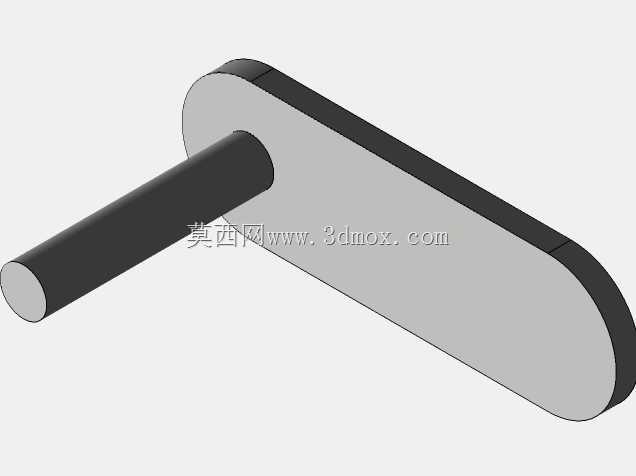

　　在机床加工的排屑输送、物料传递工况中，这类带销轴的链节式连接斗杆是链传动输送结构的核心受力部件，主要承担相邻链节的动力传递、料斗安装承载的双重作用，适配CA6140普通车床的自动排屑装置改造、小型物料输送线搭建场景。从结构设计来看，该部件采用标准2062系列滚柱轴承配套的链节基体，销轴直径设定为6mm，单节有效连接长度33mm，链节主体采用一体化冲压成型的钢制基体，销轴与链板的配合采用过盈压装工艺，避免运转过程中销轴窜动脱落，外露的销轴端部做了倒角处理，既方便安装时的对位插入，也能减少运转过程中对相邻部件的剐蹭。设计时优先考虑了链传动的啮合兼容性，链板的节距、滚柱安装位的尺寸完全匹配标准2062输送链轮的齿形参数，

　　不需要额外定制链轮即可直接替换原有磨损的链节部件，安装时仅需要将销轴对准相邻链节的轴孔压入，配合配套的卡簧即可完成单节的拼接，整体安装边界控制在标准输送链的安装尺寸范围内，不需要对原有设备的链轮间距、导向槽尺寸做修改。在实际使用场景中，这类连接斗杆除了传递链轮输出的扭矩外，外露的销轴可以直接安装小型料斗、拨料板等附属工装，承担散状切屑、小型加工零件的输送推送功能，链板侧面的平面结构可以配合导向条做运行限位，避免长距离输送时链条出现跑偏、卡滞问题。建模过程中严格还原了链板的倒角、销轴的突出长度、滚柱安装槽的配合间隙，每一处配合面的尺寸公差都参考了通用输送链的行业标准，既保证三维装配时的干涉检查准确性，也能直接导出工程图用于零部件的加工生产，对于做机床排屑装置设计、小型输送线改造的结构工程师来说，可以直接调用该模型完成整体装配的布局，不需要从零开始绘制链节结构，大幅缩短设计阶段的建模周期。
