普利鼓风机配套八槽V带传动轮结构

　　在工业通风、气力输送、车间除尘等场景中，鼓风机的动力传递稳定性直接决定整套系统的运行可靠性，而V带轮作为电机与风机主轴之间的核心传动部件，其槽型精度、安装定位设计、动平衡冗余量，都会直接影响带传动的打滑率、皮带寿命以及整机振动水平。这款八槽V带轮，是为30英寸规格普利鼓风机配套设计的传动构件，适配常规8联组V带或单根V带并列安装的传动方案，在中小功率鼓风设备的侧装直连传动布局中应用广泛。

　　从实际使用场景来看，这类多槽V带轮通常安装在鼓风机的输入轴端，与电机输出端的同规格带轮形成带传动副，通过V带与轮槽的楔形摩擦传递扭矩，相比平带传动能提供更大的摩擦力矩，同时多槽设计可以在不增大带轮径向尺寸的前提下，分散单根皮带的载荷，避免单根皮带过载断裂导致整机停机，非常适合风机这类需要长期连续运行的通用设备。在车间送风系统、粮食加工线的气力输送、小型工业锅炉的鼓风配套场景中，这类带轮的安装维护便捷性优势明显，不需要复杂的对中工装，仅需保证两轴平行度、轮槽共面度在允许公差范围内，即可完成装配，后期更换皮带也无需拆解风机端的轴承座或密封结构，大幅降低现场运维的工作量。

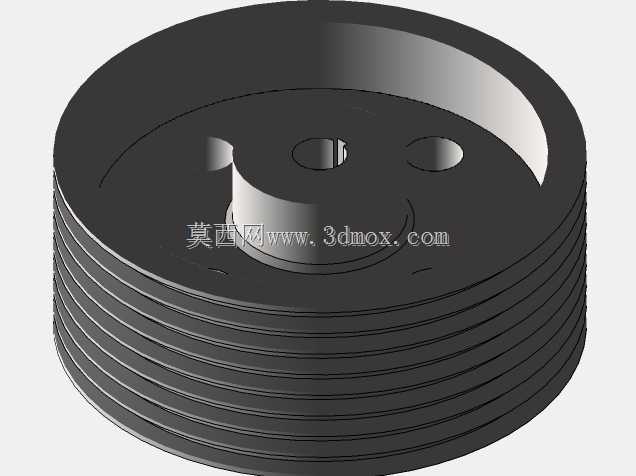

　　设计层面上，这款带轮采用了腹板式带轮毂的整体结构，轮缘部分均匀加工8道标准V型槽，槽的角度、槽深、槽间距严格匹配对应型号V带的截面尺寸，保证皮带嵌入后侧面与轮槽充分贴合，避免皮带底部接触槽底导致摩擦力不足的问题。轮毂部分设计有中心安装孔，孔内加工键槽，用于和风机主轴通过平键实现周向固定，传递扭矩；同时轮毂端面上还设计有两个对称的工艺孔，一方面可以作为拆卸时的顶丝孔，方便拉马抓取或者顶出拆卸，另一方面也能在动平衡校正时作为去重或配重的工艺位点，降低带轮高速旋转时的不平衡量。腹板部分连接轮缘与轮毂，在保证整体结构刚度的前提下，去除了多余的实体材料，既降低了带轮自身的转动惯量，减少电机启动时的惯性负载，也能控制整体重量，降低主轴端的径向载荷，延长轴承的使用寿命。

　　从安装边界来看，这款带轮的径向尺寸适配78英寸基准周长的V带使用，安装时需要注意带轮的轴向定位，通常通过轴肩与轴端挡圈实现轴向固定，保证带轮的轮槽中心面与电机端带轮的对应槽中心面重合，偏差控制在允许范围内，避免皮带运行时出现偏磨、掉带的问题。安装前需要检查键与键槽的配合公差，保证平键两侧与键槽侧面紧密贴合，顶部留有合理间隙，避免装配时出现憋劲导致轴或带轮轮毂开裂。带轮装配完成后，需要调整电机的安装位置，保证V带的张紧力处于合理区间：张紧力过小会导致传动打滑、传动效率下降，张紧力过大会加剧皮带磨损，同时增大轴和轴承的径向载荷，提升运行噪音与发热水平。

　　在实际建模过程中，这类带轮的建模逻辑需要优先保证轮槽的截面精度，通常先绘制单槽的截面轮廓，通过旋转命令生成带轮的基础实体，再对轮毂、腹板部分的结构进行细化，最后加工键槽、端面工艺孔等特征。建模时需要注意轮槽的工作表面粗糙度要求，虽然V带是橡胶构件，但轮槽表面过于粗糙会加剧皮带磨损，过于光滑则会降低摩擦系数，因此设计时通常会对轮槽工作表面给出对应的粗糙度要求，同时要对所有锐边进行倒钝处理，避免安装时划伤皮带或运维人员。另外，多槽带轮的槽间距公差需要严格控制，相邻槽的间距偏差过大会导致各根皮带的张紧力不一致，出现部分皮带过载、部分皮带松弛的问题，大幅缩短整套皮带的使用寿命，因此在建模时需要对槽的位置尺寸做公差约束，为后续的加工制造提供准确的尺寸依据。

　　这类带轮在使用过程中，常见的失效形式包括轮槽磨损导致的皮带打滑、键槽挤压变形导致的周向窜动、带轮不平衡导致的振动超标，因此在设计时除了保证结构尺寸的合理性，还需要根据传递的额定扭矩核算轮毂的强度、键的挤压强度，以及轮缘部分的离心应力，确保带轮在最高工作转速下不会出现结构破坏。对于长期连续运行的鼓风机配套场景，还可以在带轮的腹板上设计散热通风的结构，利用旋转时的气流带走皮带与轮槽摩擦产生的热量，降低皮带的工作温度，延缓橡胶老化，延长皮带的更换周期。
