带侧通接口与检修盖的立式管道管件结构

　　在工业流体输送管路系统中，这类带盖的立式管件常被布置在长距离输送管线的分段节点、介质流向切换段或是需要定期清理管内积垢的管段位置，区别于普通直通式管道，它集成了管路连通、内部检修、杂质清理的多重作用，不需要整段拆解管线就能完成管腔内部的维护作业，能大幅降低管路运维的拆装工作量。从实际使用场景来看，这类结构多应用在给排水管线、化工介质输送管路、暖通循环水系统中，当输送的介质含有少量固体杂质、或是长期运行会在内壁结垢时，管体预留的带盖主孔就可以作为检修入口，操作人员不需要切割管段，打开侧置的密封盖板就能伸入工具清理管内壁附着的垢层、或是掏出沉积在管底的杂质，避免管路通径被堵塞影响输送效率。

　　设计阶段首先要考虑的是管路的通径匹配，整个立式筒体的上下两端为标准管道对接接口，尺寸要和对接的主管道通径保持一致，保证介质流经时不会出现通径突变造成的局部压损过大，筒体整体为等径直筒结构，介质在筒体内的流态和直管段基本一致，不会因为增设了检修结构就造成额外的流阻。侧部伸出的侧向接口为支管对接位，角度垂直于主筒体轴线，可用于接旁通管路、压力表或是排污支管，接口的端面加工有密封配合面，和外接管道连接时能保证密封可靠性，不会出现介质渗漏的问题。

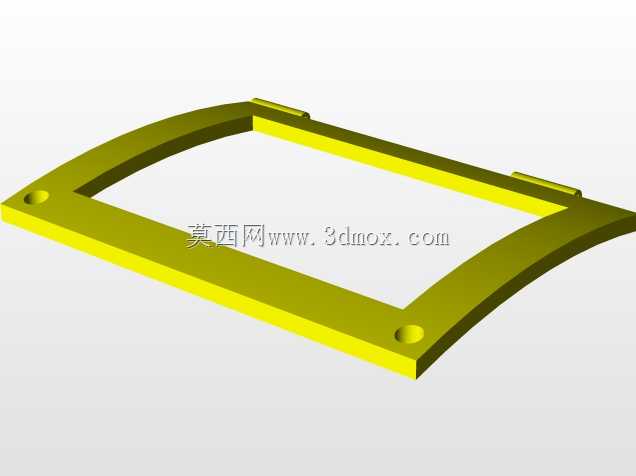

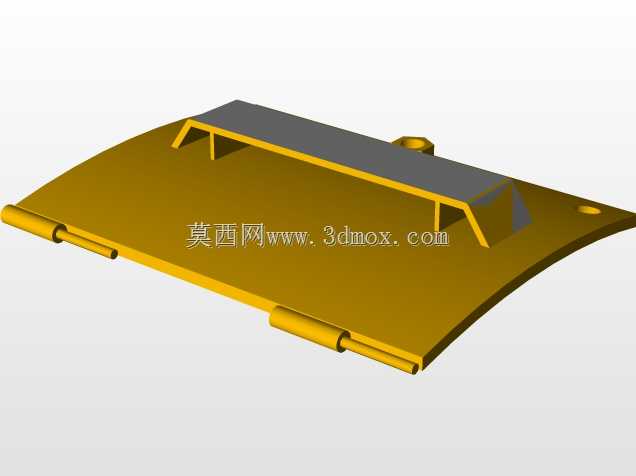

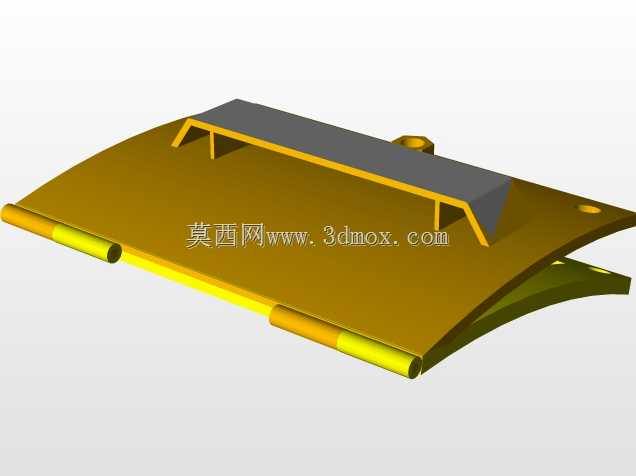

　　侧置的检修盖板采用快开式压紧结构设计，盖板和筒体之间通过铰链连接，不需要完全拆下盖板就能完成开启操作，盖板和筒体的贴合面加工有密封槽，安装时嵌入密封垫就能实现带压工况下的密封，盖板周边布置的压紧件可以均匀施加压紧力，避免局部密封压合不实出现泄漏。顶部的小口径接口为排气或是接仪表的预留位，当管路初次充入介质时，可以打开顶部接口排出管腔内积存的空气，避免气塞造成管路输送不畅，日常运行时也可在该接口安装压力检测元件，实时监测管段内的介质压力。

　　安装边界上需要注意，整个立式结构的安装要保证筒体轴线垂直于水平面，侧向接口和检修盖板的朝向要预留足够的操作空间，尤其是检修盖板的开启侧，至少要留出大于盖板宽度的操作距离，方便后期运维时开启盖板、伸入清理工具，上下两端的对接接口要和相邻管道保持同轴度，避免强行对接造成筒体承受额外的安装应力，长期运行下出现焊缝开裂或是接口变形的问题。筒体的壁厚设计要匹配管路的额定工作压力，承压能力要和所在管线的压力等级保持一致，所有转角位置都做了圆弧过渡处理，避免应力集中造成的结构损坏，介质流经的内壁做了光滑处理，减少介质流动时的阻力，也不容易积存杂质，降低日常清理的频次。

　　不同于普通的盲板管盖结构，这个设计不是单纯用于封堵管道末端，而是集成在管路中间的功能性管件，既保留了管道的介质输送能力，又增设了检修清理的操作通道，在一些不适合设置大型检修井的管段、或是架空敷设的管路上，这类结构的优势尤为明显，运维人员不需要搭建复杂的作业平台，直接在管路上就能完成清理作业，能大幅缩短管路维护的停机时间。设计时还考虑了不同工况的适配性，密封件可以根据输送介质的特性更换不同材质，输送腐蚀性介质时可以更换耐腐密封垫，输送高温介质时可以选用耐高温的密封材料，整个筒体的材质也可根据介质属性选配碳钢、不锈钢等不同材料，满足不同行业的管路使用需求。
