废料预分拣站倾斜进料输送装置

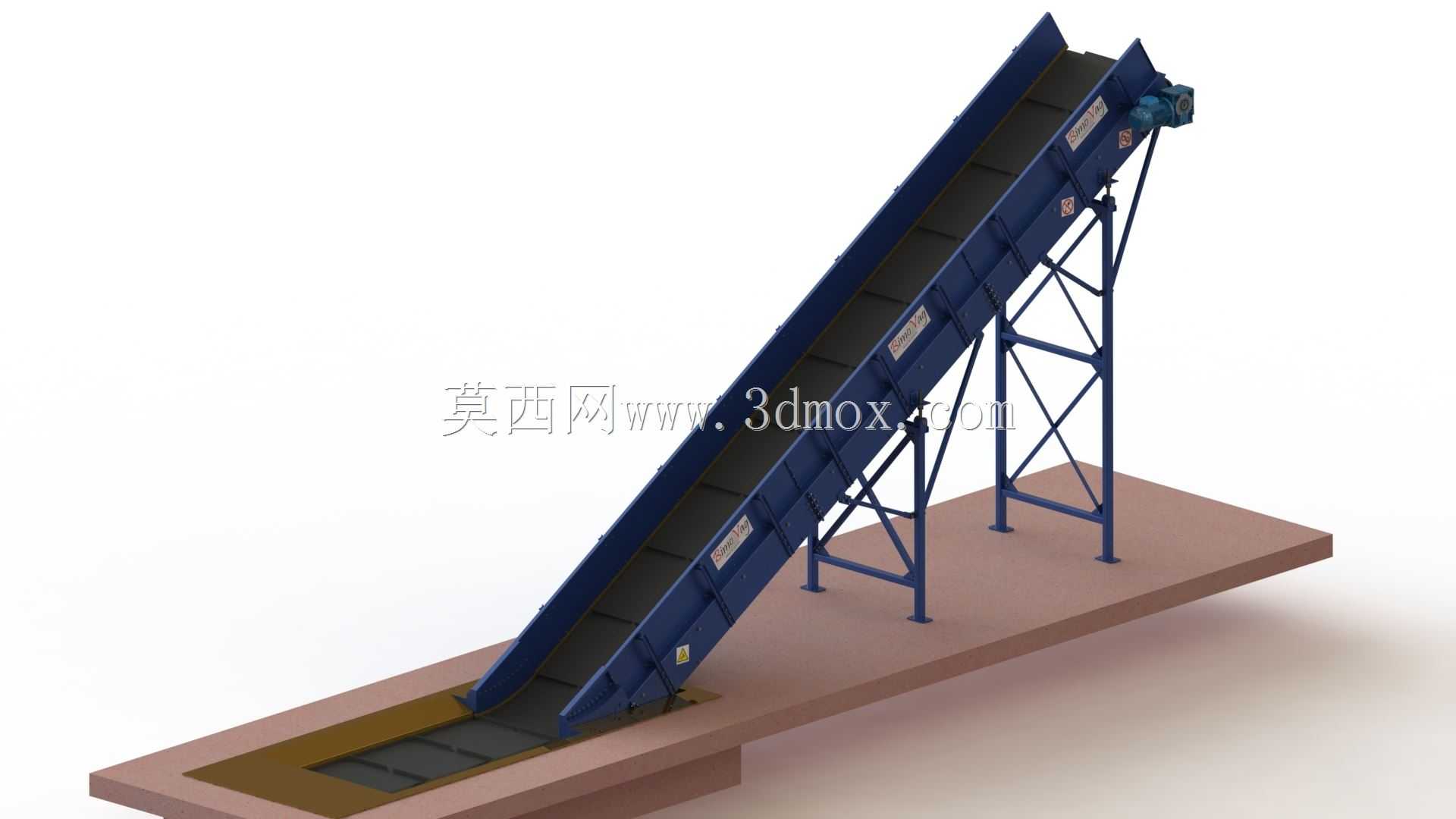

　　在固废分拣、再生资源回收处理的产线布局中，进料段的输送衔接往往是决定整线分拣效率的首个关键节点，这套倾斜布置的进料输送结构，正是针对预分拣工位的进料需求完成的三维结构设计。不同于常规水平布置的散料输送设备，该装置采用倾斜抬升的布置形式，一端对接低位的物料收集料斗，另一端直接延伸至预分拣站的进料工位上方，无需额外配置中间转运输送结构，就能将待分拣的废料从低位收集区域持续稳定输送至分拣操作面，省去了人工上料的高位搬运环节，也避免了散料在多段转运过程中出现的撒落、卡滞问题。

　　从结构组成来看，整套装置主要包含倾斜布置的槽型输送槽体、驱动端组件、尾部张紧结构、型钢焊接支撑机架、侧边防护结构几个核心部分。槽体采用两侧加高的挡板设计，能够适配不规则形状的废料输送，避免块状、松散状物料在倾斜抬升过程中从侧边滚落，槽体内的输送面采用耐磨材质设计，能够应对废料中夹带的硬质颗粒摩擦，降低长期运行过程中的面材磨损速率。驱动单元布置在输送装置的高位出料端，采用侧装式的安装结构，既能够保证驱动滚筒与输送面的足够包角，传递稳定的运行牵引力，也能避免低位进料端的物料散落堆积对驱动部件造成磕碰、卡滞影响，驱动端配套的防护壳结构能够将传动部件完全封闭，减少现场粉尘、碎屑进入传动间隙造成的部件磨损。

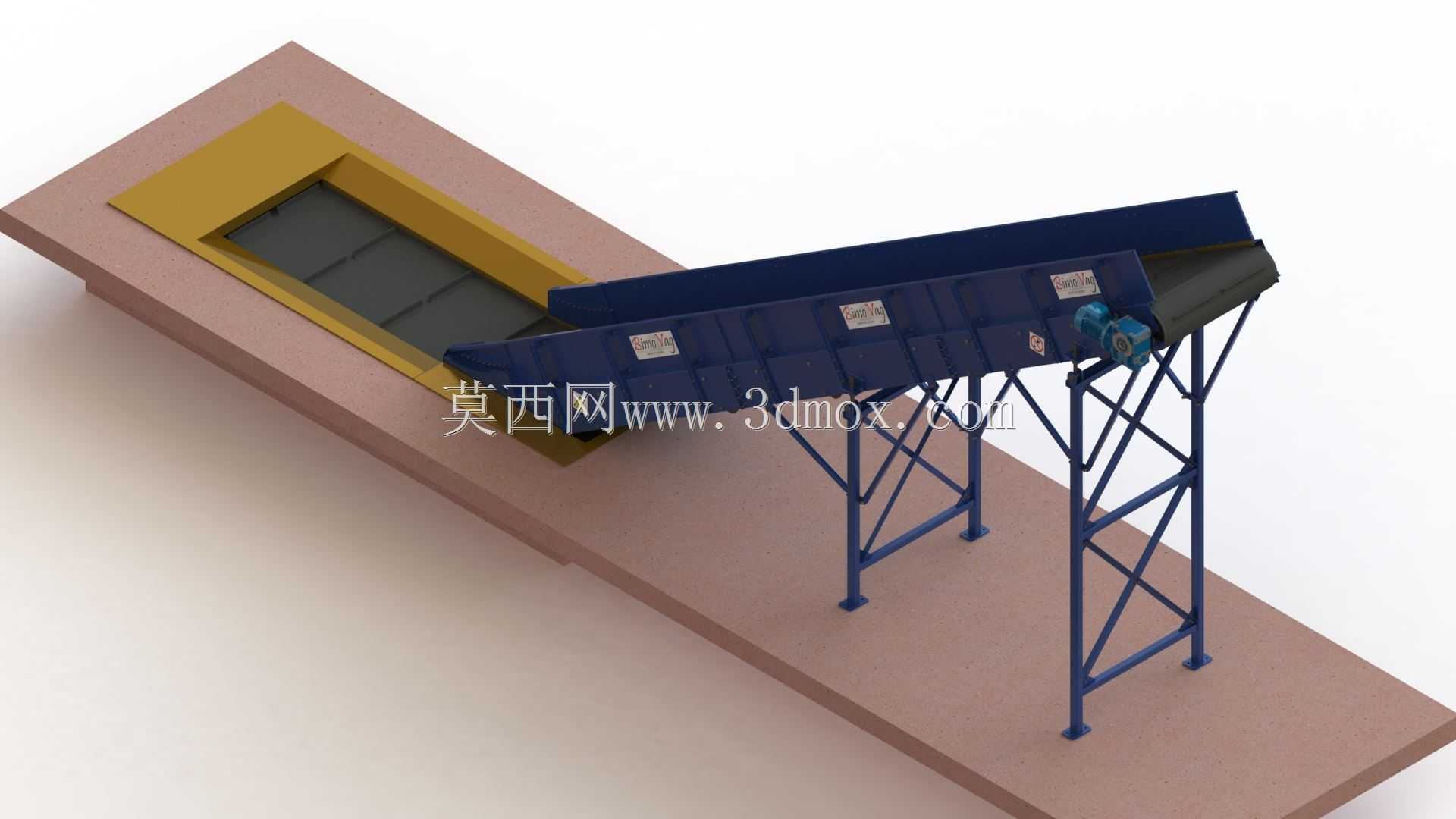

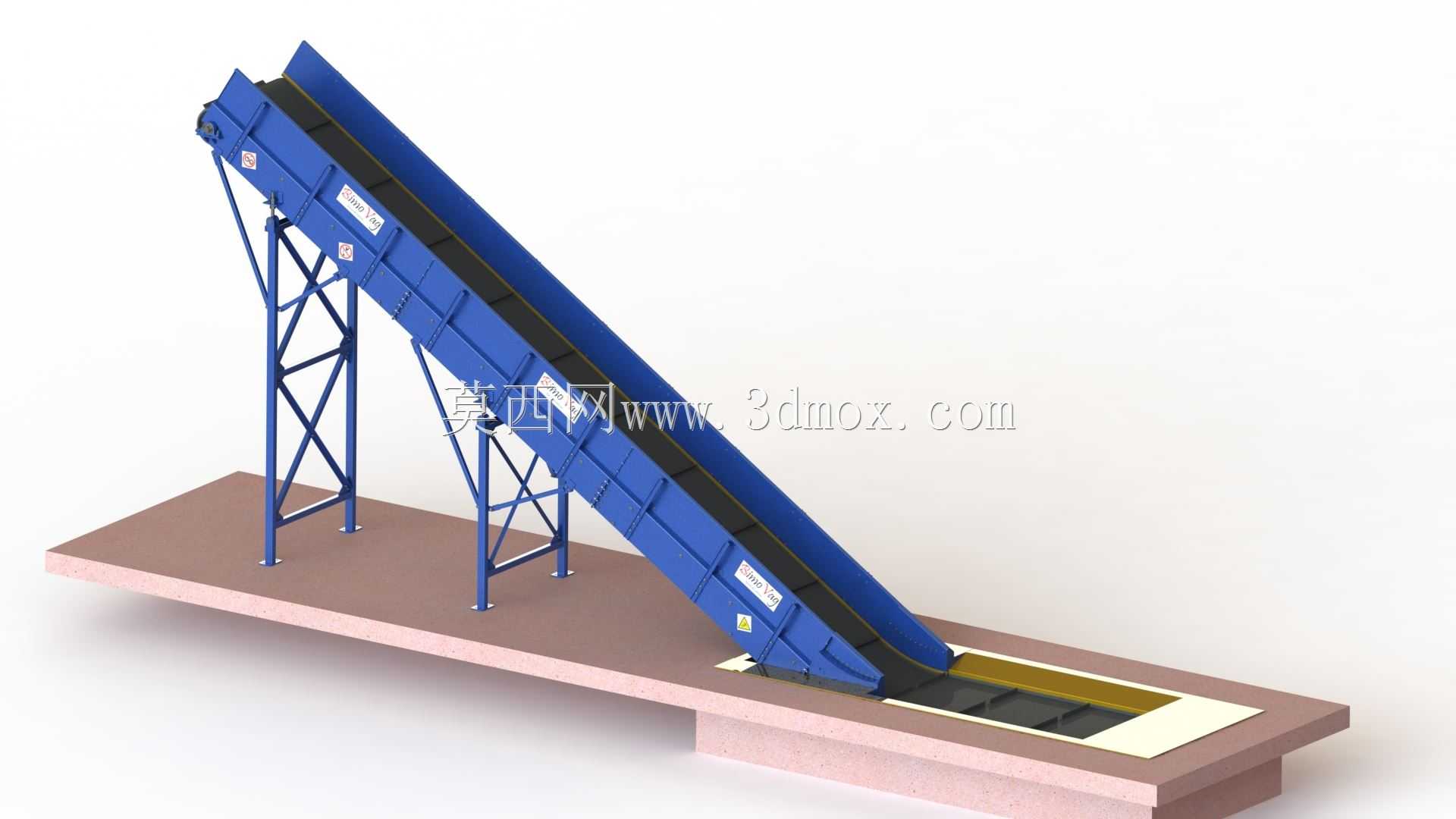

　　支撑机架采用标准型钢焊接成型的桁架结构，根据倾斜输送的角度差设置了不同高度的支撑腿，每根支撑腿的底部都配置了安装固定板，可通过膨胀螺栓直接与现场的混凝土地面完成固定，保证设备在带料运行过程中的整体稳定性，不会因为物料偏载、运行振动出现机架偏移问题。机架的斜向支撑与横向连接肋板按照受力载荷分布设置，在高位出料端的支撑位置额外增加了斜撑加固，因为该位置不仅承载驱动单元的自重，还要承受物料输送至端部卸料时的动态冲击载荷，加固后的结构能够有效降低长期运行中的结构变形量。尾部张紧结构布置在低位进料端，采用螺旋张紧的调节形式，运维人员可通过两侧的调节螺栓调整尾部滚筒的前后位置，快速调整输送面的张紧度，补偿输送面长期运行后出现的拉伸变形，避免出现打滑、跑偏问题。

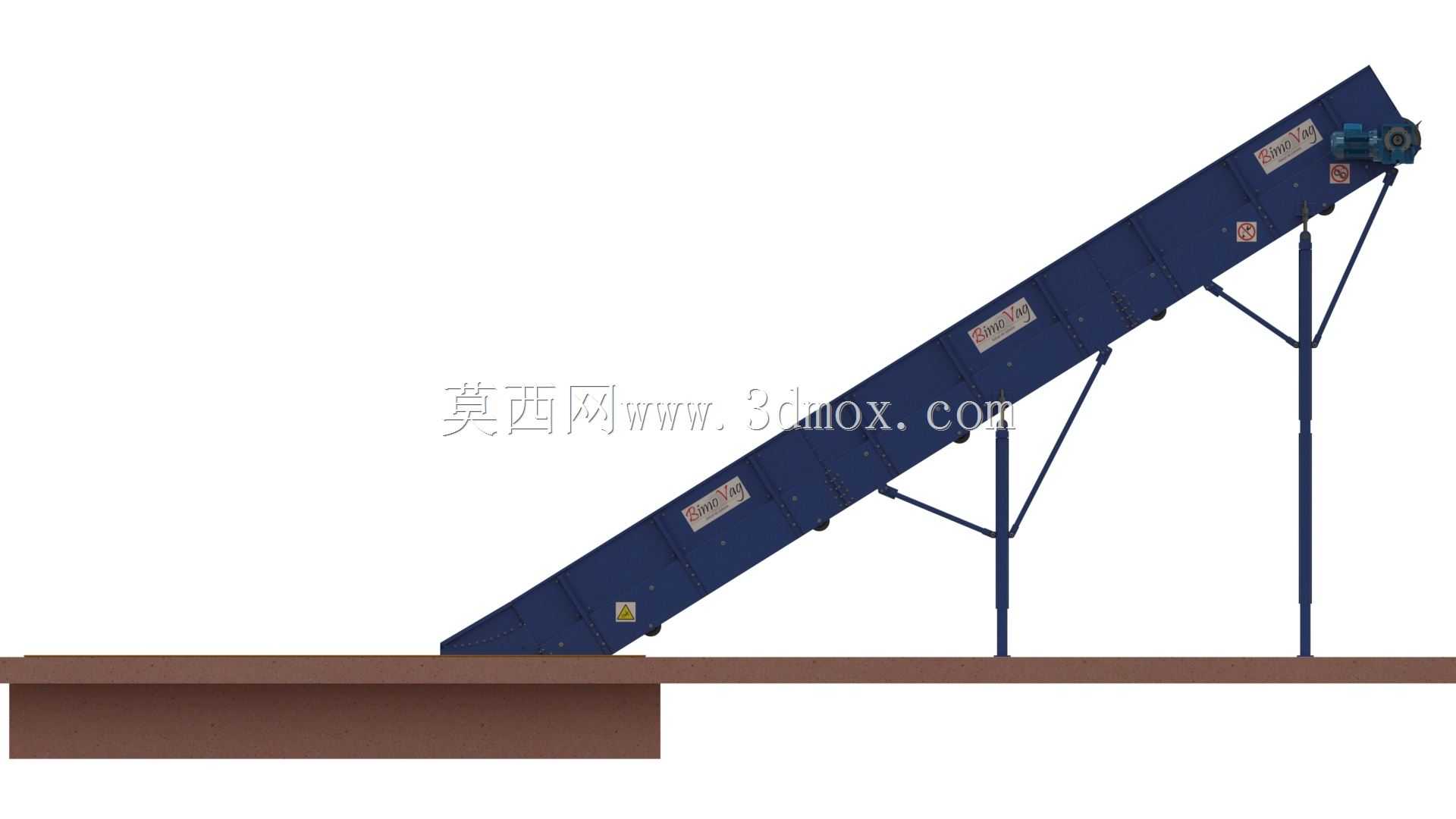

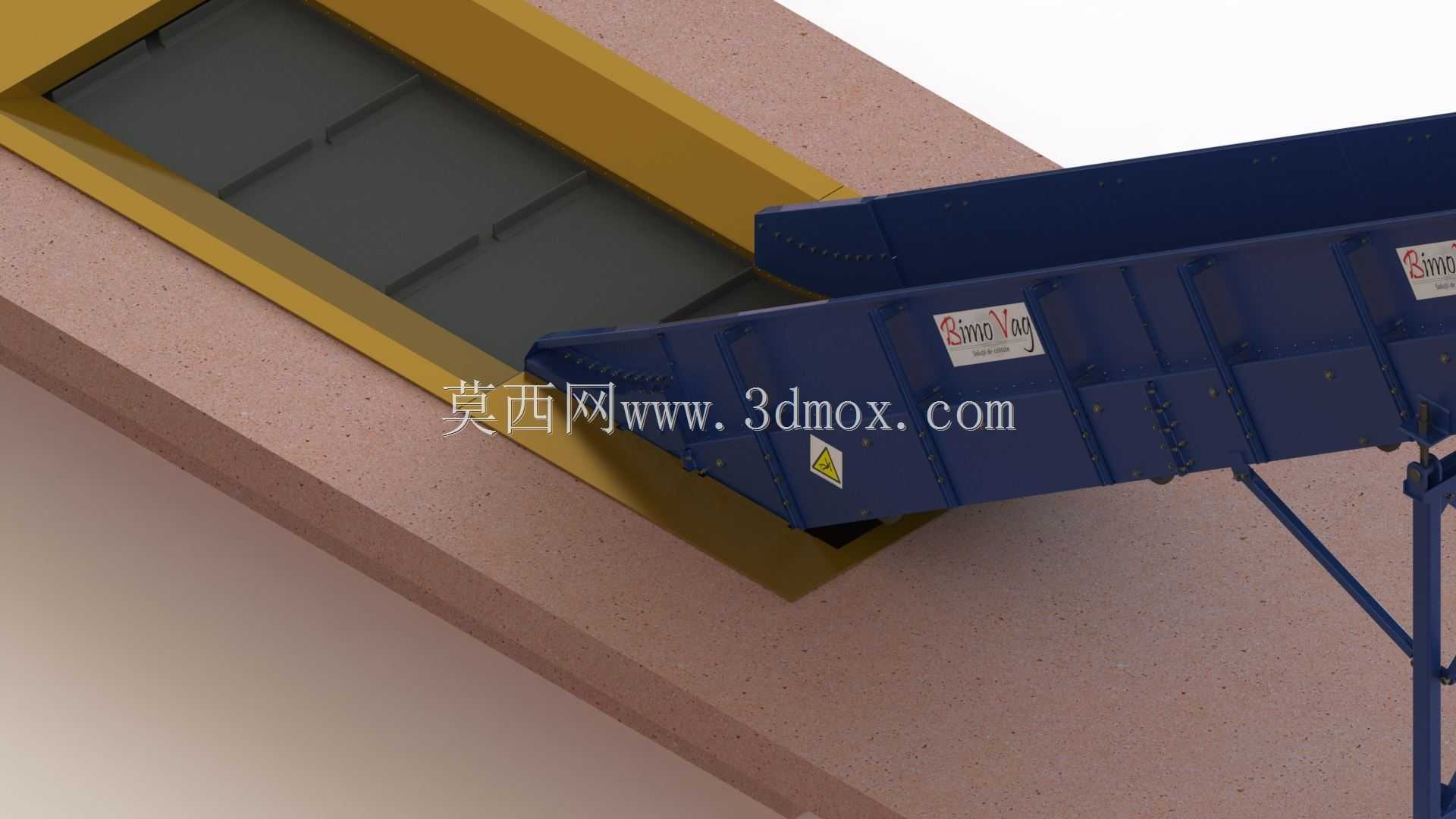

　　在现场安装的边界适配方面，这套输送装置的低位进料端完全嵌入地面的收集料斗内，料斗的上口边缘与输送槽的进料侧做了平滑衔接，收集到的废料可直接滑落到输送面上，无需额外设置导料结构。设备的倾斜角度经过反复校核，既保证了物料在抬升过程中不会因为角度过大出现下滑回退，也尽可能控制了设备的整体占地长度，不会在车间内占用过多的通道空间。出料端的落料位置正好对准预分拣站的进料口中心，物料从输送面端部抛出后可直接落入分拣工位，不会出现落料偏斜导致的物料外撒问题。

　　从设计思路的角度出发，这套结构在建模阶段就充分考虑了现场安装的容错空间，支撑腿的安装板预留了长条形的调节孔，允许现场安装时在小范围内调整设备的前后、左右位置，抵消土建施工带来的基础位置误差。所有的连接节点都采用标准化的紧固件连接，没有采用不可拆卸的永久焊接结构，方便后期运维过程中对磨损部件的快速更换，也能根据产线的调整需求快速拆解转运。槽体两侧的挡板采用分段式螺栓固定结构，当某一段挡板出现磕碰变形时，仅需要拆卸对应段的紧固件即可完成更换，无需对整个槽体进行切割修复，大幅降低了后期的运维成本。

　　在实际应用场景中，这套输送装置除了适配固废分拣的进料环节，也可用于其他散状、块状物料的低位到高位的抬升输送，比如建筑垃圾分类处理线、再生塑料破碎前的进料输送、农副加工领域的散料提升等场景，只要根据输送物料的特性调整输送面的材质、槽体挡板的高度，就能适配不同的物料输送需求。建模过程中对所有的结构件都做了实际加工工艺的适配，所有的型钢切割、板材折弯尺寸都符合常规的金属加工工艺要求，没有出现无法落地加工的异形结构，所有的转动部件都预留了标准件的安装位置，可直接采购对应的标准滚筒、轴承、紧固件完成装配，不需要额外定制特殊规格的零部件，能够有效缩短设备的加工制造周期，降低整体的制造成本。
