家用风扇安装固定支架结构设计

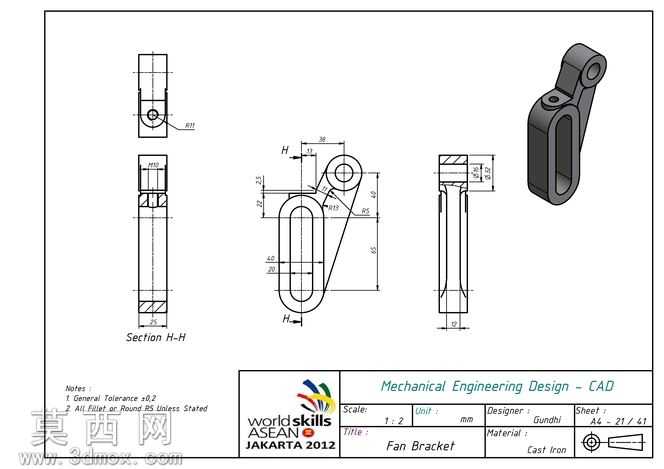

本作品为家用风扇配套的安装固定支架三维模型，采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械制图规范，同步完成了二维工程图的关联生成，确保三维模型与二维图纸的尺寸一致性。建模初期先梳理支架的功能需求：该支架需同时实现风扇本体的承托、角度调节限位、与安装基座的连接固定三大核心功能，因此整体采用长条形承托臂加端部铰接座的结构布局。建模时首先绘制主体轮廓草图，对承托臂的长圆形镂空结构进行精准尺寸约束，该镂空设计在保证结构强度的前提下有效降低零件自重，同时减少注塑或铸造环节的材料用量。端部的铰接孔位置严格按照角度调节的行程范围设定，孔位周边做了加厚凸台处理，避免铰接处长期转动出现磨损开裂的问题；承托臂与铰接座的过渡区域采用平滑圆弧过渡，消除应力集中隐患，提升零件的抗疲劳性能。模型的细节处理覆盖所有工艺特征：所有锐边均做了R1.2的倒圆角处理，符合五金零件的加工安全要求；安装贴合面预留了0.2mm的工艺余量，适配后续的表面处理与装配公差；剖面视图对应的内部加强筋结构做了等壁厚设计，壁厚均匀控制在2.5mm，避免注塑生产时出现缩痕、缺料等缺陷。材质设定阶段根据零件的使用场景，选用铸铁作为基础材质，在渲染环节调整材质的粗糙度、金属度参数，还原铸铁零件的哑光金属质感，同时对铰接孔的内表面做了高亮抛光的材质区分，体现装配接触面的加工精度要求。整体建模过程完全关联参数，后续若需调整支架的长度、铰接角度、安装孔位等尺寸，仅需修改对应参数即可完成全模型的同步更新，大幅提升后续的改型设计效率；配套的工程图完整标注了所有形位公差、尺寸公差与技术要求，可直接用于指导生产加工，模型的结构合理性经过装配干涉验证，与配套的风扇头、径向风扇等组件可实现无干涉装配，完全满足家用风扇的安装使用需求。
