铸铁套接座机械结构三维设计

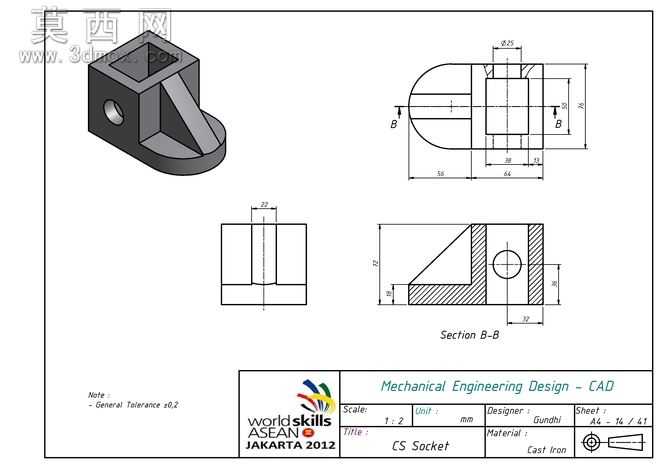

本作品为机械技能竞赛类套接座零件的三维建模成果，建模过程严格遵循工程图纸的尺寸标注与形位公差要求，首先梳理零件的整体结构逻辑：该零件由上部带方形通孔的方块基体、下部半圆柱安装底座、侧部三角加强筋以及侧端带通孔的圆柱凸台组合而成，建模时优先采用基准定位方式，先绘制下部半圆柱底座的截面草图，通过拉伸特征生成底座基体，同时预留底座上的安装孔位特征。上部方块结构与半圆柱底座采用共面定位，拉伸生成方块基体后，切除出中部贯通的方形安装孔，保证方孔的内壁垂直度与尺寸精度符合图纸标注的公差要求。侧部三角加强筋连接方块基体与半圆柱底座，建模时采用筋特征生成，保证筋板的厚度与两侧的贴合度完全匹配装配要求，避免出现结构干涉。侧端圆柱凸台与方块基体侧端面同轴定位，拉伸生成凸台后切除出贯通的圆形安装孔，同时对凸台与方块的衔接处做圆角过渡处理，还原真实零件的工艺结构。建模完成后对照工程图的B-B剖视图逐一校验内部结构，确保剖视呈现的内部壁厚、孔位贯通关系、加强筋的截面形状完全与图纸一致，材质选用铸铁材质进行渲染，还原铸铁零件的哑光金属质感，对所有加工面做细微的粗糙度区分，非加工面保留铸铁的原生质感，安装孔、方孔的内壁做精加工面的质感处理，整体模型的所有尺寸严格按照1:2的图纸比例还原，未标注的圆角、倒角均按照通用机械零件的工艺要求做统一处理，整体结构无多余特征，无建模错误，所有特征的父子关系清晰，可直接用于后续的工程图生成、装配模拟以及数控加工编程参考，完整还原了竞赛题目中套接座零件的全部结构细节与工艺特征。
