CI型转角支撑构件三维结构设计

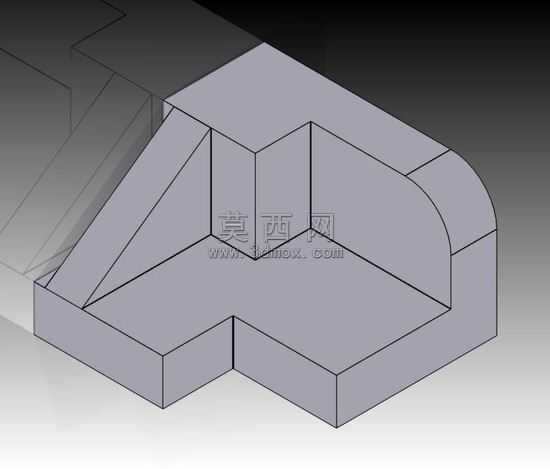

本作品为CI型转角支撑构件的三维建模成果，建模过程依托主流三维设计软件完成，整体采用参数化建模思路，确保各部分尺寸可根据实际使用需求灵活调整。模型整体为L型转角支撑结构，底部设置两段分体式安装基座，基座预留平整安装面，可通过紧固件与安装基体稳固连接，保障支撑结构的基础稳定性。转角内侧设置三角加强筋结构，筋板与两侧立壁、底部基座完全融合，有效提升转角位置的抗弯折、抗形变能力，避免支撑结构在承受载荷时出现应力集中导致的结构损坏。其中一侧立壁顶部采用圆弧过渡设计，既消除了尖锐棱角带来的安全隐患，也优化了结构的应力分布表现，让载荷传递更加均匀流畅。建模过程中对所有棱边做了统一的倒角处理，既符合实际机械加工的工艺要求，也提升了模型整体的视觉质感。材质方面选用工业常用的灰色金属材质预设，模拟铸铁或结构钢的哑光金属质感，渲染时采用柔和的均匀布光方案，清晰展现结构的每一处轮廓细节与拼接关系，无过度曝光或阴影遮挡关键结构的问题。整体结构设计兼顾了支撑强度与安装便利性，分体式基座可适配不同的安装孔位间距，三角加强筋的布局经过受力优化，在保证结构强度的前提下尽可能减少材料占用，圆弧过渡的设计也让构件在安装使用过程中不易对操作人员或相邻管线造成剐蹭损伤，可直接用于机械支撑结构的方案验证、装配模拟以及后续的工程出图、加工生产参考。
