CS型双侧耳式安装固定支撑支架

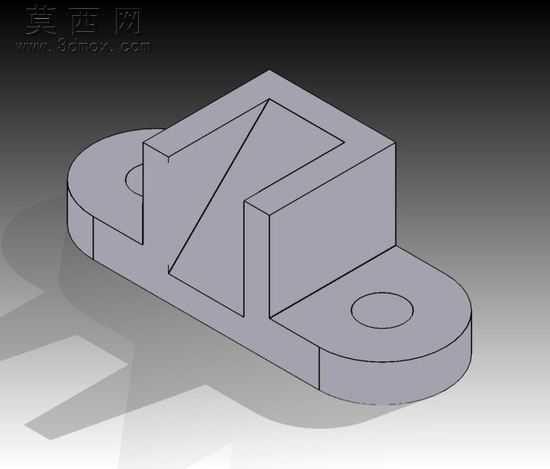

该CS支架采用三维参数化建模方式完成全流程设计，建模过程中优先以基础特征堆叠的逻辑搭建整体结构，首先绘制底部双侧带安装孔的耳板截面轮廓，通过拉伸特征生成带圆角过渡的耳板基体，两个耳板分别向左右延伸，端部做半圆头处理以消除应力集中，每个耳板中心预留同轴的圆形安装通孔，用于后续通过螺栓完成支架与安装基面的锁紧固定。主体支撑部分采用带加强筋的框式结构，在两个耳板的衔接位置向上拉伸生成矩形支撑主体，支撑主体内部设置三角形加强筋结构，筋板分别连接支撑主体的内侧壁与底部基体平面，在不额外增加整体壁厚的前提下大幅提升支架的抗弯折、抗形变能力，避免支架承受侧向载荷时出现结构开裂或变形。建模过程中对所有锐边位置做了统一的圆角过渡处理，既符合实际机械加工的工艺要求，避免加工过程中出现崩边问题，也能消除零件安装使用过程中的锐边安全隐患。材质配置阶段选用常用的碳素结构钢作为基础材质，渲染时赋予零件哑光灰色金属质感，还原普通机加工五金件的真实表面效果，同时通过光影渲染突出零件的结构层次，清晰展现加强筋、安装孔、支撑面的位置关系与衔接形态。整体设计遵循机械支撑类零件的设计规范，兼顾安装便捷性与结构强度，双侧耳板的安装布局保证了支架固定后的稳定性，中部框式支撑结构可用于对接外部待支撑构件，三角形加强筋的设计在控制零件整体重量的同时最大化结构刚度，所有特征尺寸均遵循通用五金配件的公差设计逻辑，可直接用于后续的工程图导出与实际加工生产，建模过程中保留了完整的特征参数，可根据实际使用场景的载荷需求、安装尺寸要求快速调整各部分的尺寸参数，适配不同的安装使用场景。
