分叉式机械连接支架三维设计作品

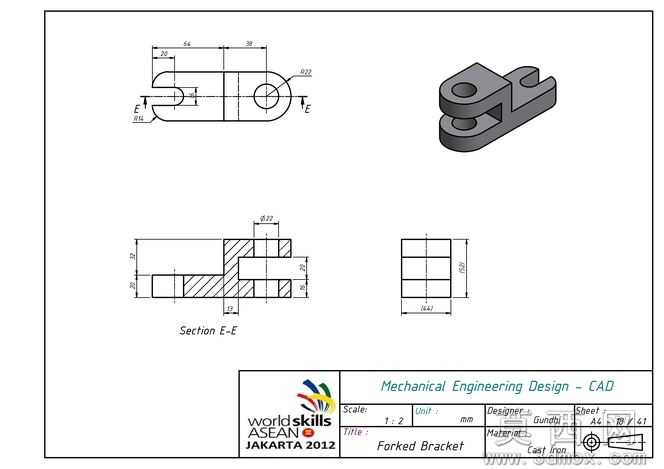

本作品为分叉式机械连接支架，采用三维参数化建模方式完成整体设计，建模过程严格遵循机械制图投影规范，同步完成了主视图、全剖视断面图、俯视图的二维工程图对应匹配，确保三维模型与二维图纸的尺寸精度完全统一。建模阶段首先绘制支架主体的轮廓草图，以对称基准面为定位参考，通过拉伸、切除等基础特征构建主体基体，针对分叉端的U型开口结构，采用精确的草图约束控制开口宽度与深度，保证开口两侧的同轴度公差符合装配要求；另一端的同轴双孔结构，通过拉伸凸台与异型孔向导特征完成，严格控制孔的直径公差与孔位中心距，确保与配套销轴的装配适配性。模型的圆角过渡处理遵循机械加工工艺要求，在棱边位置添加符合工艺规范的圆角特征，避免应力集中问题，同时还原真实机加工零件的边角特征。渲染阶段采用哑光金属材质模拟钢制支架的表面质感，调整环境光与漫反射参数，清晰呈现支架的立体结构与各部分的连接关系，通过等轴测视角的渲染输出，直观展示分叉端与孔位端的空间位置关系。设计过程中充分考虑零件的加工可行性与装配实用性，主体结构采用等壁厚设计，在保证结构强度的同时控制零件重量，剖视结构清晰展示了支架内部的实体分布与壁厚参数，所有尺寸标注均符合机械制图国家标准，可直接用于后续的加工工艺编制、装配模拟以及力学性能校核，能够作为机械传动、工装连接场景下的配套连接件使用，满足常规工业装配场景的结构需求。
